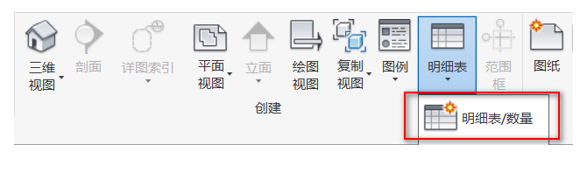

01.本題需要創建門窗明細表，包括類型，寬度，高度，底高度及合計字段。點擊“視圖”面板中的明細表的下拉列表的“明細表數量”，彈出“新建明細表”窗口，如圖4.7-1所示。
圖4.7-1

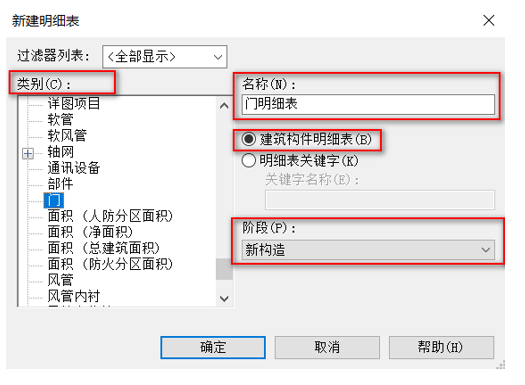

02.在彈出的“新建明細表”窗口中，首先需要從“類別”選項中選擇構件，這里以“門明細表”為例， “窗明細表”使用同樣的方法，選擇完后該窗口將會自動填寫表格名稱，并自動勾選“建筑構件明細表”，階段默認為“新構造，如圖4.7-2所示。
圖4.7-2

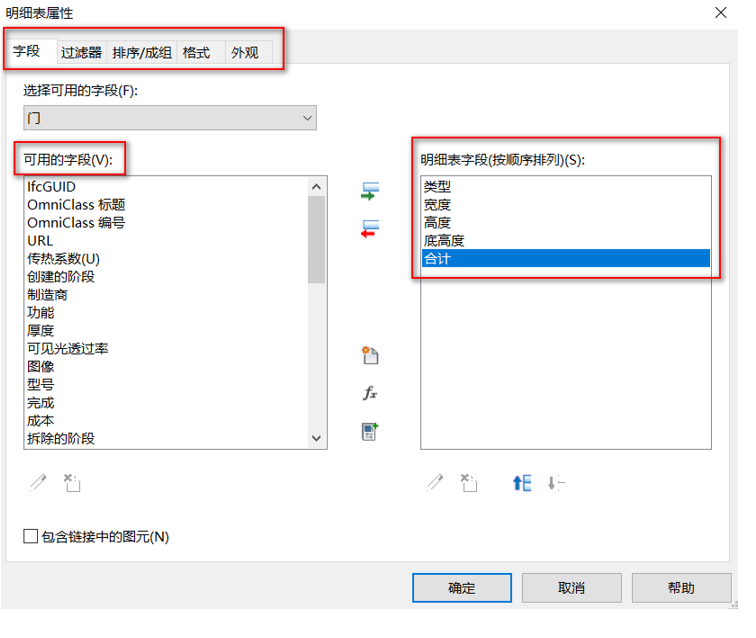

03.點擊“確定”后，會彈出“明細表屬性”窗口，需要在窗口中對明細表做進一步的設置，其中“添加字段”是明細表創建中的重要步驟。這里我們選擇“類型”“寬度”“高度”“底高度”，如圖4.7-3所示。
圖4.7-3

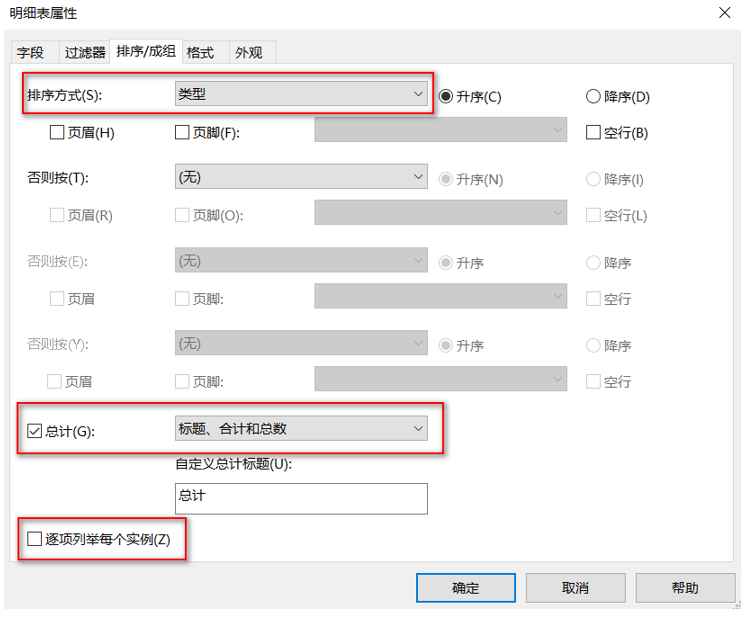

04.除此之外，還可以對表格設置排序規則，篩選表格內容，調整表格外觀等。點擊“排序/成組”排序方式按照“類型”，勾選“總計”并取消勾選“逐項列舉每個實例”如圖4.7-4所示。
圖4.7-4

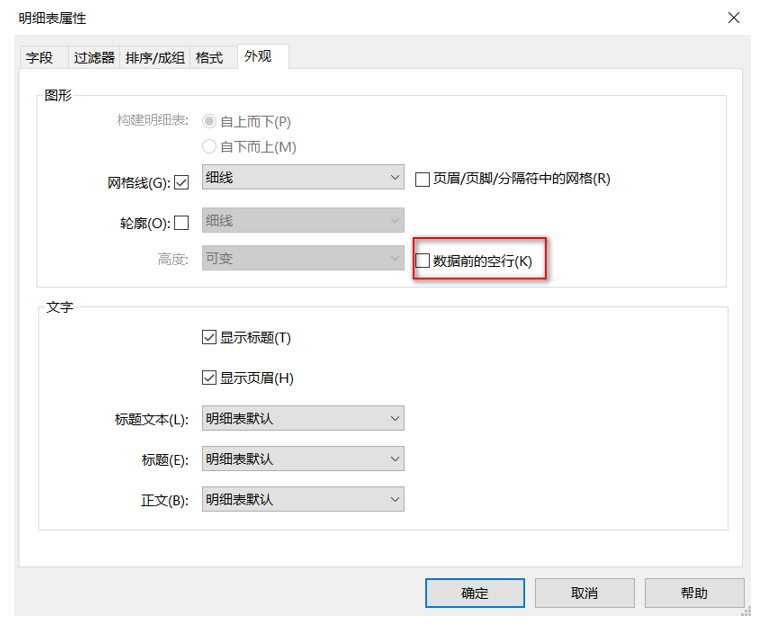

05.點擊“外觀”取消數據前空行的勾選，如圖4.7-5所示。再點擊確定即可生成門明細表，如圖4.7-6所示。
圖4.7-5

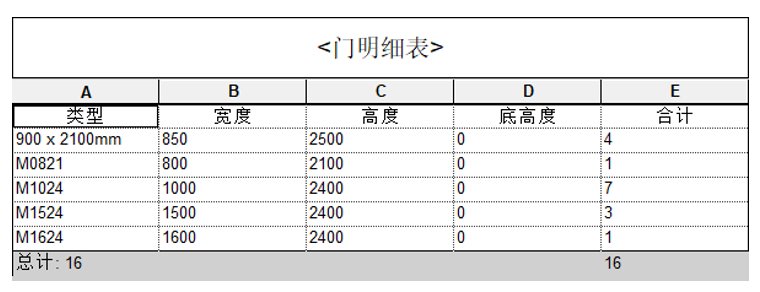

圖4.7-6

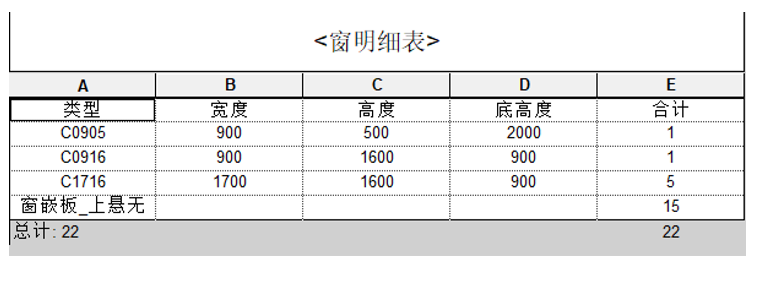

06.使用同樣的方法創建窗明細表，窗明細表如圖4.7-7所示。
圖4.7-7
