繼 AutoCAD 2026 正式發布之后，全新的 Inventor 2026 版本也已正式發布，該版本在進一步完善 BIM 工作流，加強與 Revit 之間的協同交互方面又作了加強和改進。下面小編就帶大家一起來瀏覽一下本次 2026 版本中與 BIM 互操作性有關的更新功能和增強特性。

一、簡化部件增強功能

該增強功能是針對 BIM 互操作性方面所做的改進。

1、訪問點

簡化任務的訪問點已更新，以適應 BIM 內容的更改。

• 其中對于非建筑的 Inventor 部件，其訪問點為：

• “裝配”選項卡 “簡化”面板 “簡化”
• 瀏覽器：“模型狀態”節點 “新建模型狀態”“新建簡化零件”

• 而對于建筑項目中所使用的部件，則訪問點為：

• “文件” 菜單 “導出”“導出 RVT”- 輸出文件類型僅限于 .rvt。
• “環境” 選項卡 “BIM 內容”“RVT”面板 “簡化和導出”- 輸出文件僅限于 .rvt。
• “環境” 選項卡 “BIM 內容”“RFA”面板 “簡化替換”- 創建部件替換。通常與“導出建筑零部件”命令結合使用。

2、模板選項

• 在 “簡化” 面板中添加了模板選擇字段。用戶可以使用已安裝的模板或自定義模板。

• 對于標準 Inventor 部件，“部件” 選項卡 “簡化” 面板 “簡化”。標準 Inventor 模型模板是默認路徑。瀏覽到并使用自定義模板。

• 標準 Inventor 模型模板用于 rfa導出的 “簡化替換” 命令。

• 對于建筑項目 (RVT) 輸出，“簡化” 具有一個新的訪問點

二、Revit 互操作性增強功能

1、BIM 內容環境

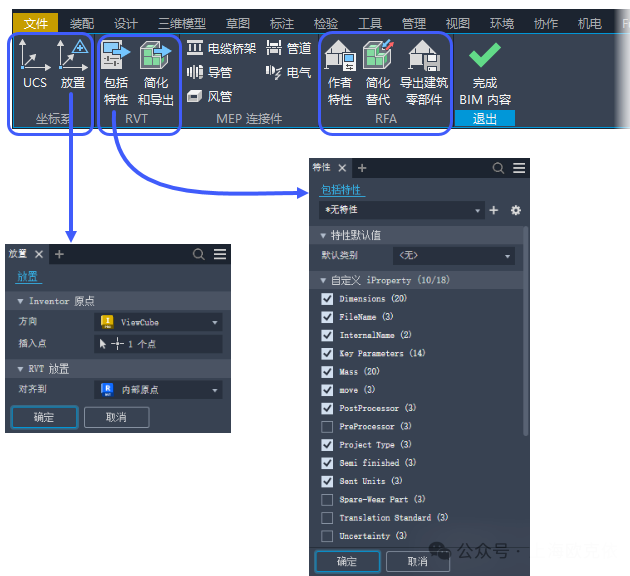

2026 版本中的 Inventor 已經對 BIM 內容環境進行了重組，添加了新命令

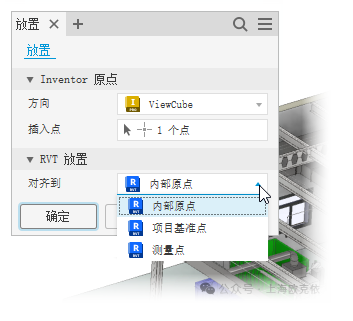

添加了 “坐標系” 面板，其中包含 “UCS” 和 “放置” 命令。 使用 “放置” 命令，可以選擇將與導出的 rvt 文件中的所選定 Revit 位置對齊的 Inventor 模型方向和插入點。新命令支持 Revit 2023 及更高版本。

注意：如果 Revit 互操作性隨早期版本的 Inventor 一起安裝，則可能需要針對 2026 版本進行更新。

為 rvt 導出新增了專用的功能區面板，其中提供了 “包括特性” 和 “簡化和導出” 等新命令。 “包括特性” 會顯示可以包括在導出中的特性，從而更好地控制共享的內容。從包含在文檔中的 “自定義 iProperty”、“實例特性”、“標準 iProperty” 和 “Factory 特性” 中進行選擇。如果以后需要添加特性，可使用 “Revit 導出” 節點右鍵單擊菜單中的 “編輯特性”，然后單擊 “更新” 以提交更改。

注意：“包括特性” 適用于 Inventor 2025 及更高版本。

“簡化和導出” 命令則主要用于 rvt 導出，并設置有默認參數以便用于導出

添加了一個專門用于 rfa 導出的功能區面板，其中包含 “編寫特性”（以前稱為 “編寫建筑零部件”）、“簡化替換” 和 “導出建筑零部件”。

2、簡化工作流的接入點變更

2026 版本中的簡化任務的訪問點已更新，以適應 BIM 內容的更改。

• 對于標準 Inventor 部件，訪問點為：

• “裝配” 選項卡 “簡化”面板 “簡化”
• 瀏覽器：“模型狀態”節點 “新建替換”“簡化”

• 對于建筑項目，接入點為：

• “文件” 菜單 “導出”“導出 RVT”- 輸出文件類型僅限于 .rvt。
• “環境” 選項卡 “BIM 內容”“RVT”面板 “簡化和導出”- 輸出文件僅限于 .rvt。
• “環境” 選項卡 “BIM 內容”“RFA”面板 “簡化替換”- 創建部件替換。通常與 “導出建筑零部件” 命令結合使用。

3、簡化 - 用于 rvt 導出的新模板和結構選項

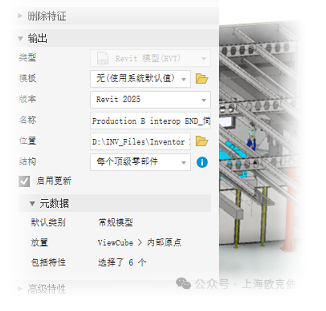

• 在 rvt 導出面板中添加了新的結構選項 “僅零件”。簡化部件中的所有可見零件在導出的 RVT 文件中會獲得一個等效的 Revit 圖元。導出的元數據將顯示在面板中。

   Inventor? Ideas 提交

• 在 RVT 導出面板中添加了 Revit 模板 (.rte) 選擇功能。如果指定了 Revit 模板，模板版本（2024、2025 等）將指定導出的輸出版本。用戶可以使用 Revit 或 Revit 互操作性中的已安裝模板，也可以使用自定義模板。

4、在可包含 iProperty 的位置包括 Revit 類別

用戶可以在 BOM 表、草圖、三維標注、明細欄、指引線文本、iLogic 等（即在使用其他 iProperty 的任何位置）中包含 Revit 類別。

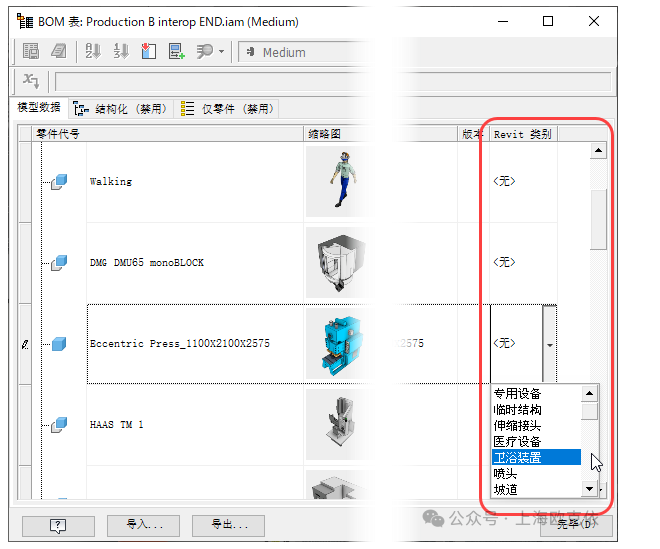

例如，在 BOM 表中，使用 BOM 表編輯器列選擇器將 Revit 類別添加到表中。在項目行的 “Revit 類別” 列中，開始輸入類別，此時將顯示 Revit 類別列表。選擇適用的一項。如果要將同一類別分配給多個項目，只需復制一個特性并選擇多個單元格，然后進行粘貼。所有選定的單元格都將更新以使用此特性。

5、一流的 Revit 互操作性

借助全新的 2026 版本工具，Inventor 可以比以往更加輕松地與施工同行共享關鍵設計標準。Inventor 2026 針對迭代式工程建設設計工作流提高了 RVT 和 IFC 導出的質量。

元數據（包括標準、自定義、Factory 和實例 iProperty）現在可以在 RVT 和 IFC 導出中關聯共享。可以為從 Inventor 導出的每個 Revit 元素指定一個新的 Revit 類別 iProperty。引入了放置控件以將 Inventor 幾何圖元與 Revit 原點對齊，這對于 Revit 項目中的精確定位至關重要。現在提供新的“僅零件”結構選項，用于為所有級別的每個 Inventor 零件創建單個 Revit 元素。還可以選擇自定義模板，從而實現與 Revit 用戶的無縫協作，以及使用共享參數安排 Inventor 數據。“導出建筑零部件”工作流和“簡化到 Revit”都包含 IFC 4x3，支持根據最新的 IFC 標準進行生產。

三、2026 版本的轉換器增強功能

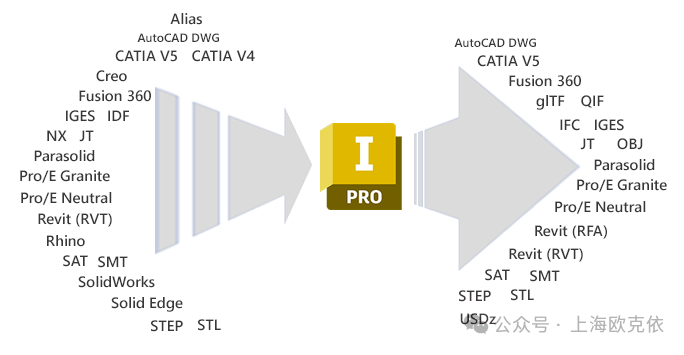

全新的 2026 版本 Inventor 在導出格式以及現有導入 / 導出格式方面又作了進一步的更新。

1、AIT 集成

2026 版本的 Inventor 引入了新的 ATF 解決方案，以提高翻譯人員的工作效率并與原始產品保持一致。受影響的工作流和文件格式包括：

• 導入：

• Catia V4
• Catia V5
• NX
• SolidEdge
• Solidworks

• 導出：

• Catia V5

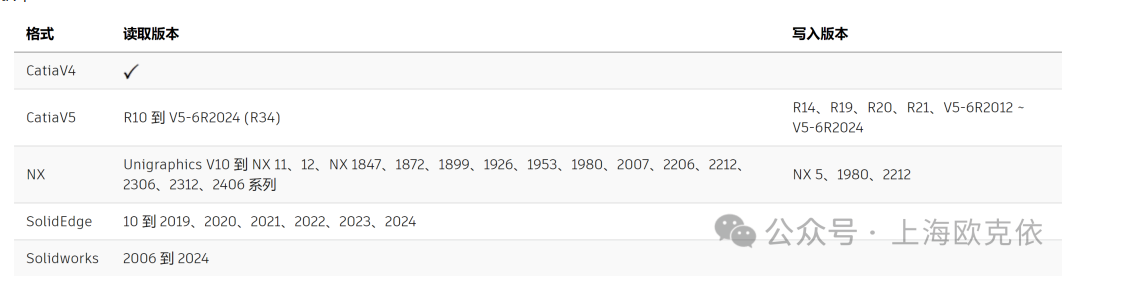

ATF 新解決方案影響的文件版本：

2、IFC 4x3 導出

使用 rvt 或 rfa 導出工作流時，用戶可以導出 IFC 4x3 文件。

四、性能增強

2026 版本的 Inventor 在以下方面的性能又有了進一步的改善：

• 文件 > 打開/關閉

   - 提高了打開和關閉文件時的性能，同時減小了文件大小。

• 文件 > 保存

   - 在保存過程中使用了多線程。采用了更高級的壓縮方法來打包數據，從而減小文件大小。

• 部件鏡像

   - 使用了多線程來計算重復使用的零部件和預覽部件鏡像。

• 涉及大型零件和部件的衍生工作流

• 提高了切換模型狀態的速度

• 更快的文件移植

• 帶圓角的沖壓，帶圓角的沖壓圖案

• 在資源中心庫中搜索
