Revit附加模塊也被叫做本地化包，需要額外下載，本次列舉用到的版本是Revit 2017，附加模塊大小116M，安裝的時候雙擊按照提示完成安裝，再次打開Revit會發現工具欄里面多了一個Extensions。

點擊進去以后會出現出現了一系列選項卡：

本次只介紹Revit鋼筋的快速創建。

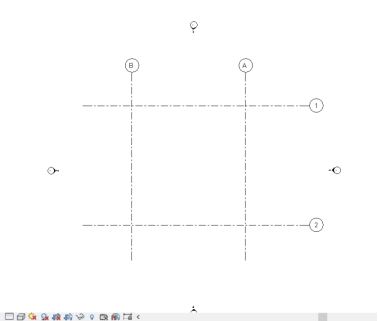

新建一個項目結構樣板，在結構樣板中簡單繪制梁柱模型。這里有個小技巧，創建梁柱之前，一般都需要建立軸網：

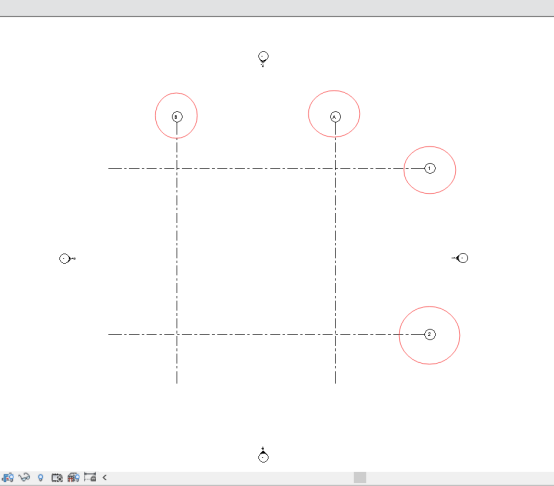

如果發現上圖中軸網標頭里的數字太小，那么如何進行修改呢？
其實，在Revit中，軸網是Revit的一類系統族，不過在Revit打開的時候，系統默認的將其系統自帶的所有類型導入進來。
有時候這些自帶的滿足不了注釋要求，可以通過Revit自帶的外部可載入族進行載入，如下圖所示：

第一步：

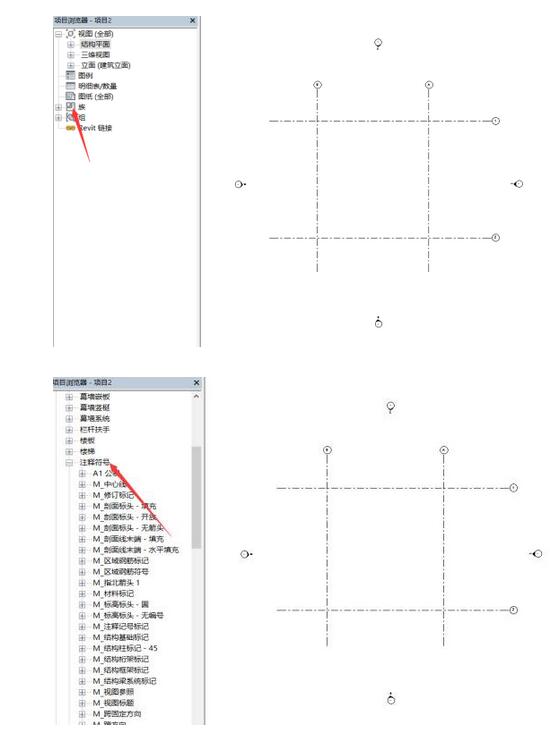

在項目瀏覽器中，打開族——選擇注釋符號。

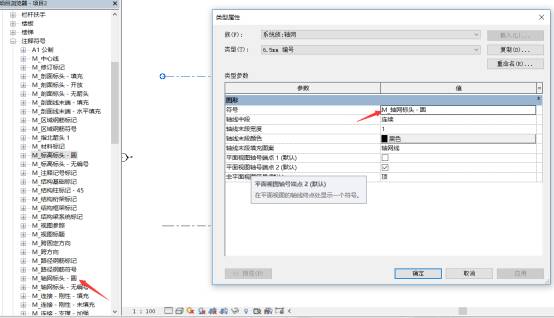

在注釋符號里面找建模空間內的軸網標頭，先選中建模空間的軸網標頭，查詢類型屬性是哪一種類型。

第二步：

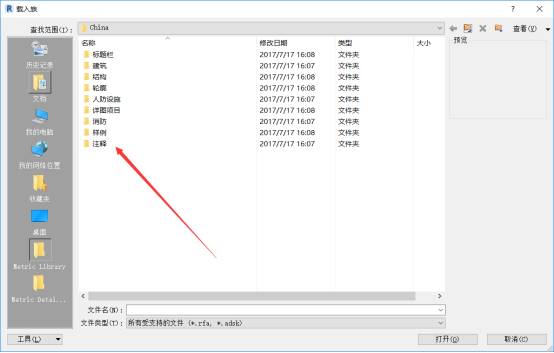

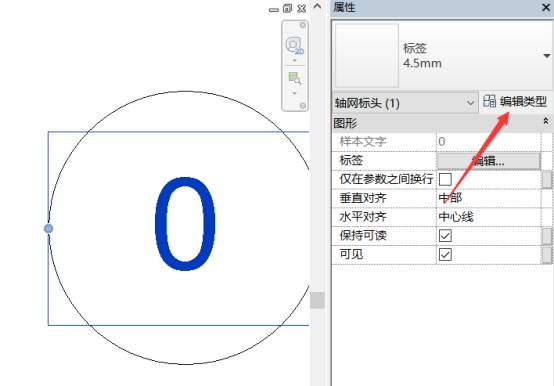

選中M_軸網標頭-圓，然后右鍵——編輯，進入其相應的族中，點選標簽“0”，點擊編輯類型。

這個是改變字體的大小，接下來，改變注釋圓圈的大小可通過點擊圓圈，直接在標注上修改圓圈的半徑。

修改完成后，載入到項目并關閉，這樣子注釋就變得清晰可見。

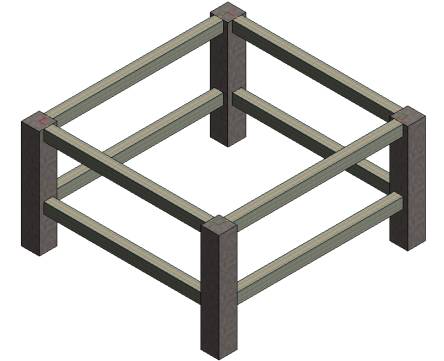

第三步：創建簡單的二層框架模型

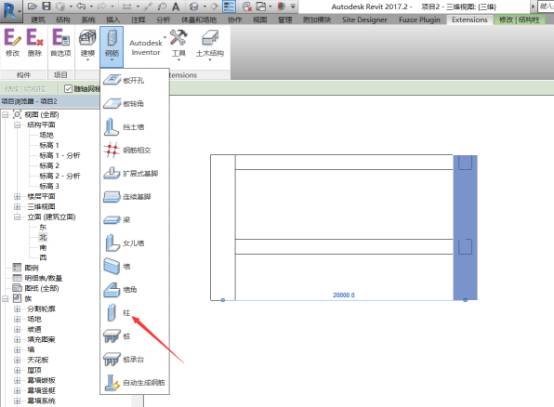

第四步，開始進行梁柱配筋。選中要配筋的柱子，如下圖所示：

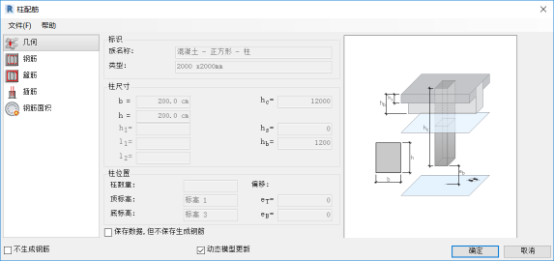

進入配筋的第一步：幾何設置
由于從已經建立的Revit模型中加載圖元信息，包括柱子的標識、尺寸、位置，所以，這個對話框中許多參數都處于灰色BOX，不能被選中更改。

注意：如果不勾選“保存數據，但不保存生成配筋”選項，則會在Revit中生成和顯示配筋。如果勾選該選項，將生成配筋數據（重新啟動該擴展后可使用），但配筋無法在Revit中顯示。

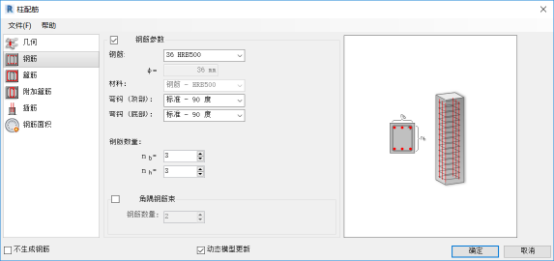

配筋第二步：鋼筋

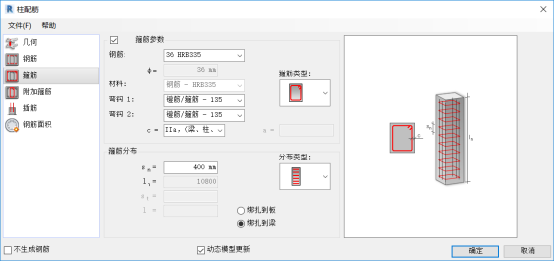

配筋第三步：添加箍筋及附加箍筋

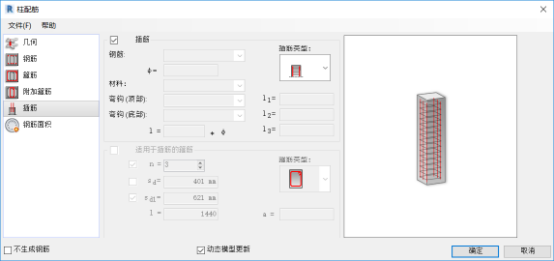

配筋第四步：插筋

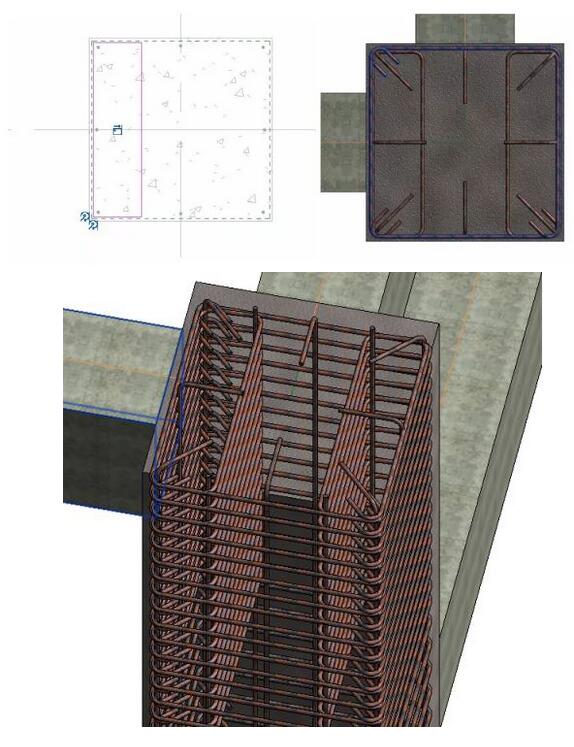

配筋第五步：點擊確定，生成柱鋼筋。將鋼筋的可見性選中，三維視圖作為實體查看。

接下來，對生成的鋼筋進行編輯，達到設計圖紙滿足的效果：

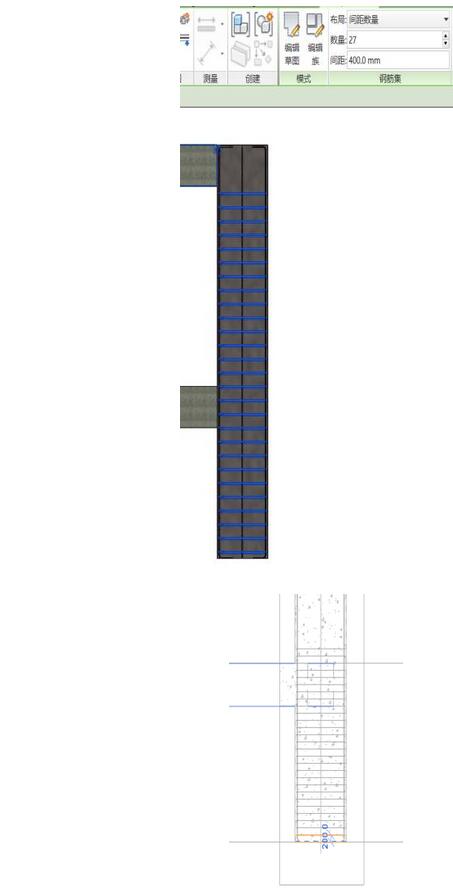

1. 鋼筋的疏密
編輯鋼筋底部約束，對底部鋼筋進行定位。

2. 修改箍筋的形狀
編輯箍筋草圖進行箍筋進一步編輯

柱的鋼筋創建好后，創建梁的鋼筋，和柱的鋼筋類似，請讀者自行創建，如果有問題的話，可以查看幫助文件，幫助文件可以在這里找到。

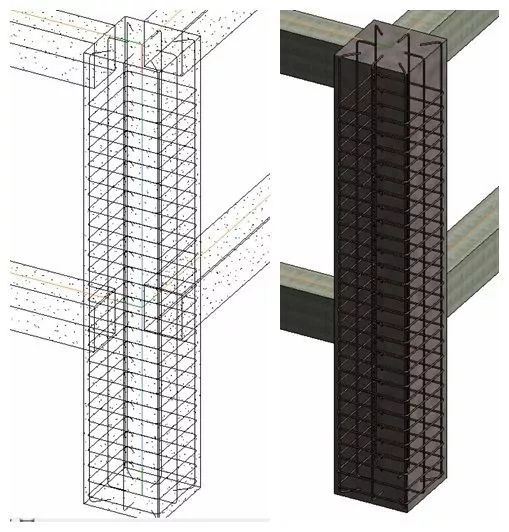

最后鋼筋模型：

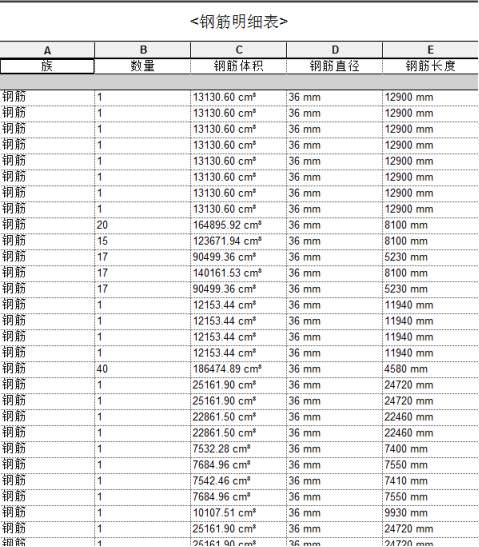

導出鋼筋明細表：
