今天我們來學習一下用Dynamo創建一個球體

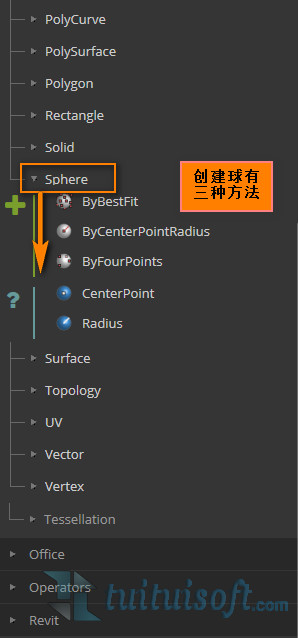

首先我們打開Dynamo，選擇 Geometry 菜單欄下的Sphere（球）

從上往下分別是：

1.通過多個點擬合成球體、

2.通過給定球心和半徑創建實心球體

3.通過給定的四個球體表面的點創建實心球體（1,3的區別在于1是通過你給定的多個點創建出一個球體，這個球體的表面會穿過大部分給定的點，但不是全部。而3的話給定的四個點必須是已知球上的四個點，就是這四個點必須是在球體表面的，這樣你才能生成出這個球）這句話很繞，但是希望你能看懂

首先我們來看第一種：通過多個點擬合成球體

多個點擬合成球體,顧名思義就是首先你要?jiǎng)?chuàng)建多個點，然后把他們連接起來

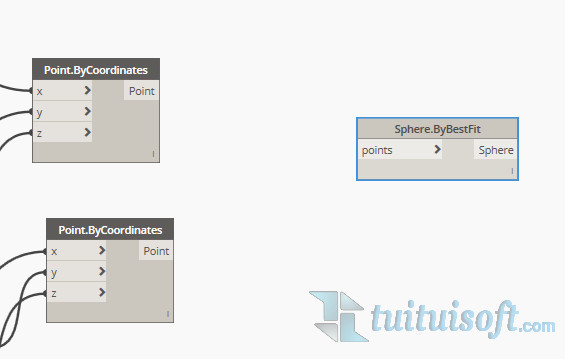

但是這個結點本身只能一對一連接，所以我們需要建立一個中轉站讓他們整合到一起，而這個命令就是：List.Create（這個命令我問了好久，才找到，~）

關于這個命令我們可以看到，他有一個"+"和“-”也就是這樣可以實現“多到一”的轉換

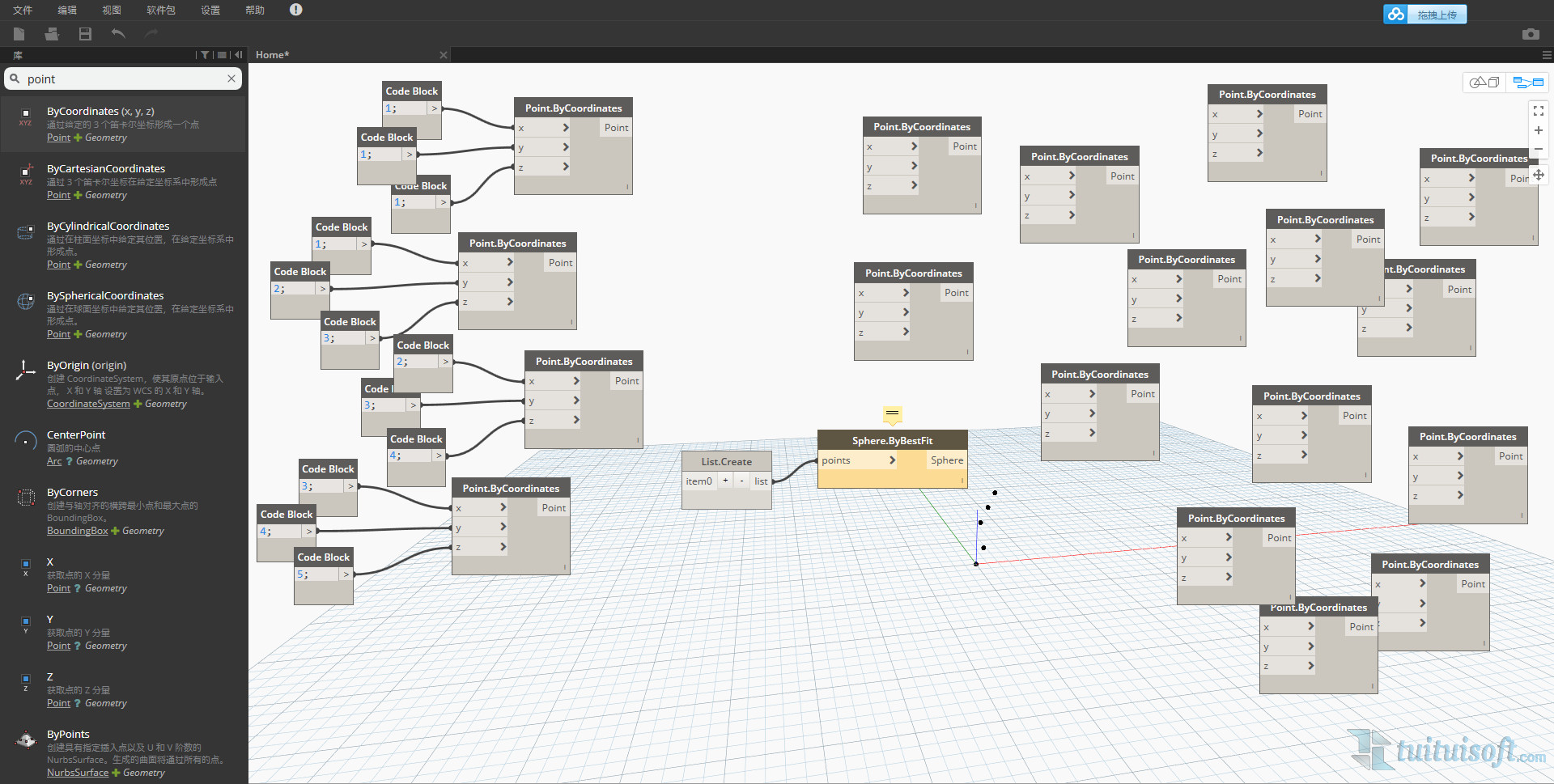

那么接下來我們就要盡可能多的創建點（點的創建我上一篇文章有講哦）

接著將他們連接到 List.Create 中轉站，再將另一邊連接到 Sphere.ByBestFit 結點的 Points，這樣一個球體就生成啦。

PS：這邊寫一個小備注

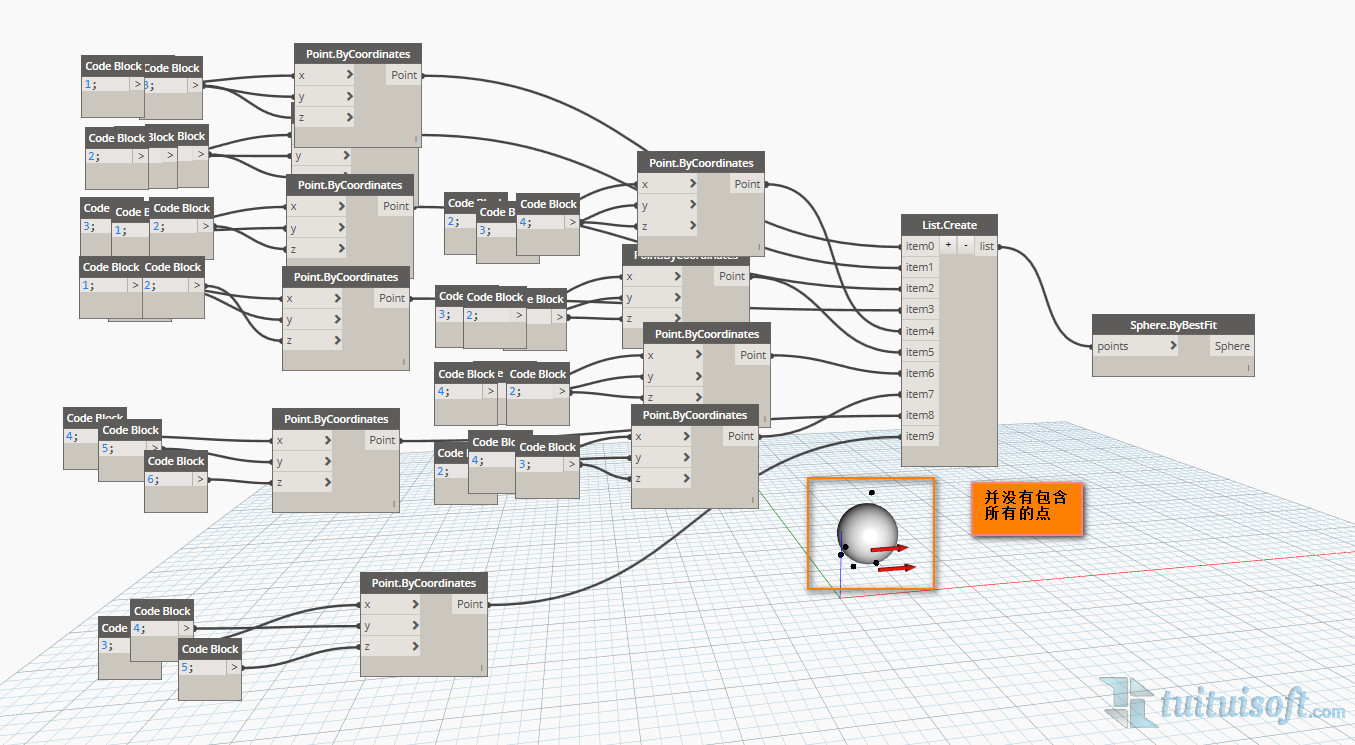

1、在我第一次設置點的時候不是很有規律，導致一些點偏離太遠，在生成球體的時候我發現生成的球體并沒有把他們包含進去，由此也證明了，他擬合球體是是盡可能接近輸入點擬合的，并不會包含所有你列出的點。

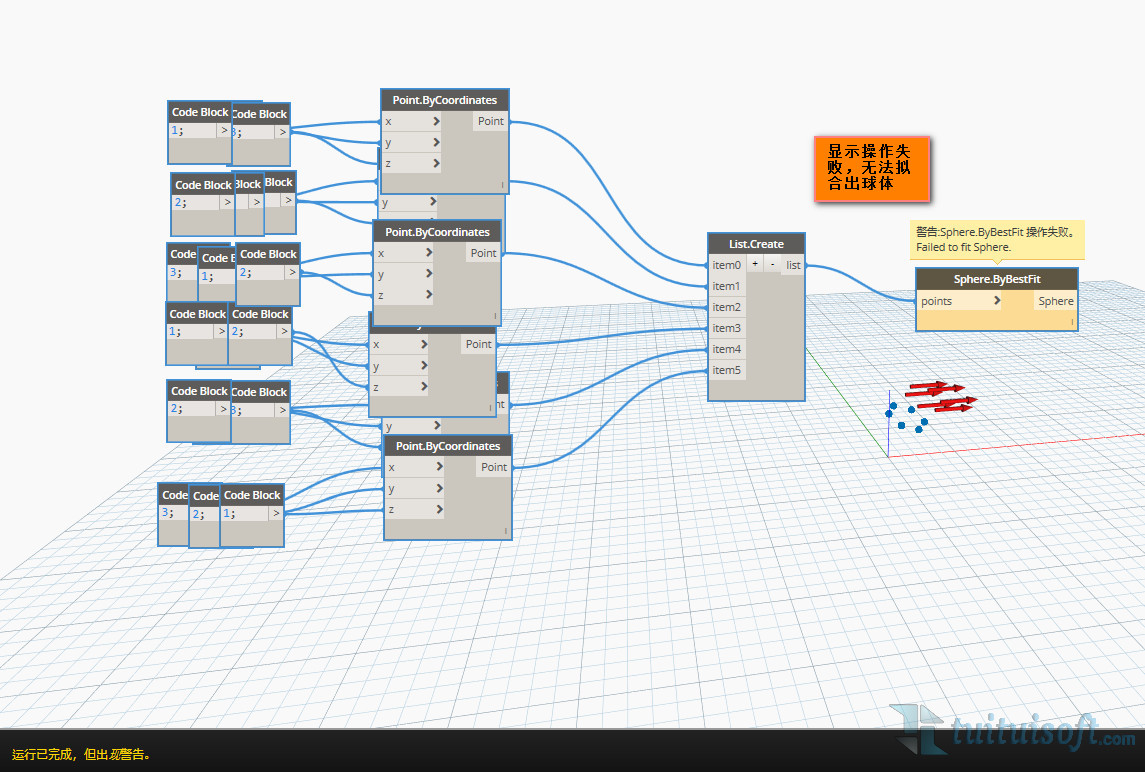

2、我還發現當你的點過于緊湊的時候他也沒有辦法擬合出球體，因?yàn)樗臄M合應該是以我們提供的點作為球的外表面來生成的，所以過于緊湊的點也無法擬合出球體。

3、其實稍微懂的人都會發現我的桌面有很大的問題， 咨詢過大神，別人的球是這樣的，沒有對比就沒有傷害，但是我現在確實還不會簡化的方法，等我學會了，會馬上更新出來告訴大家的。

—————————————————————手動分界 ————————————————————

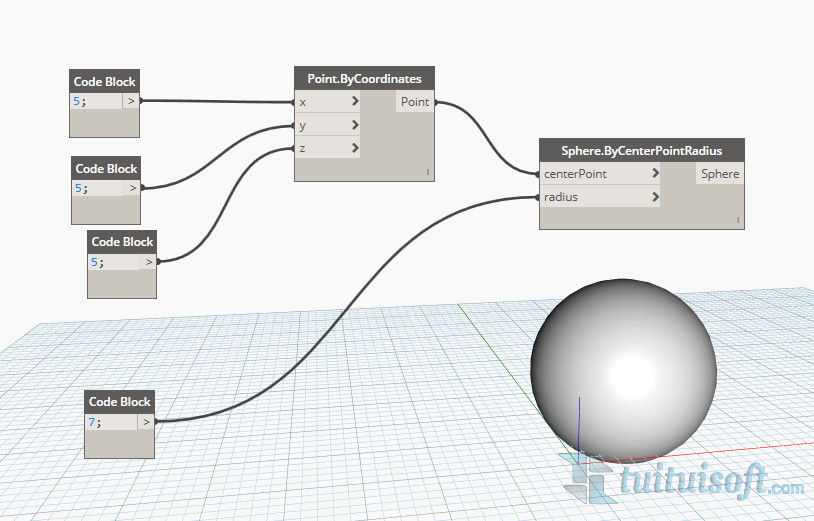

那么我們接著來看第二種方法：通過給定球心和半徑創建實心球體

這是很常規的也是很方便的一種創建方法了

這個結點就很好理解了，一個是圓心，一個是半徑

—————————————————————手動分界 ————————————————————

下面來看第三種：通過給定的四個球體表面的點創建實心球體

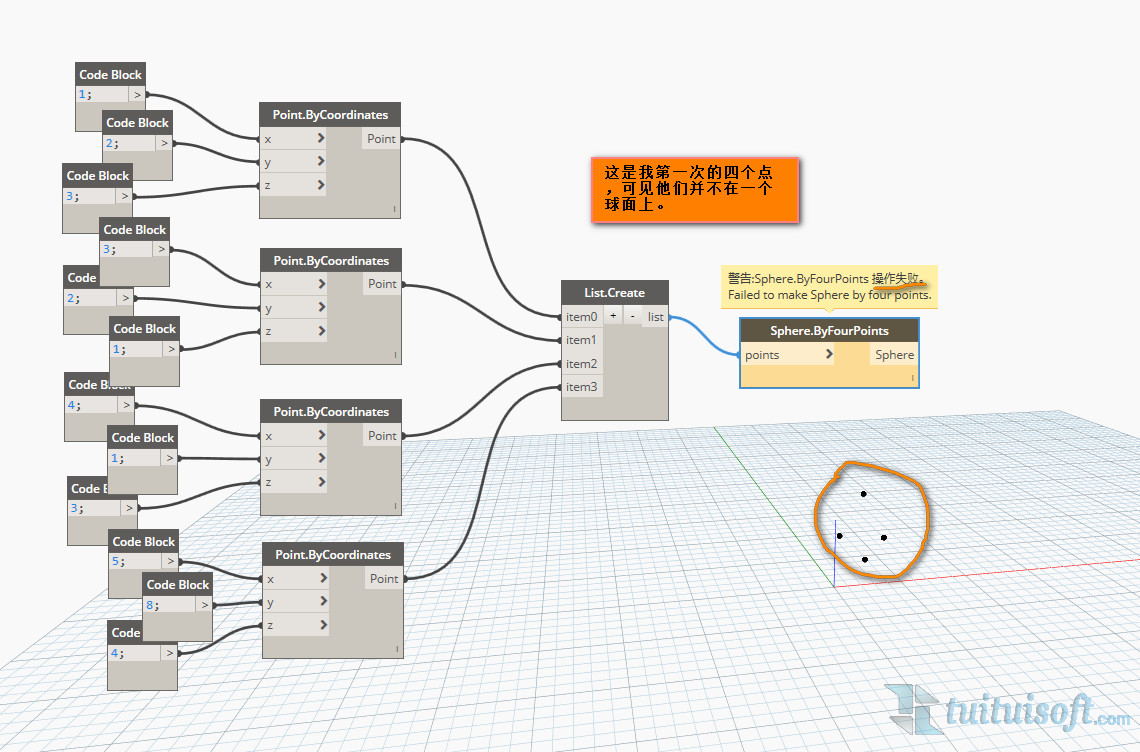

這里我剛開始試的時候出現了一個誤區，我以為空間任意四個點就可以創建，但是發現咦為什么沒辦法生成。

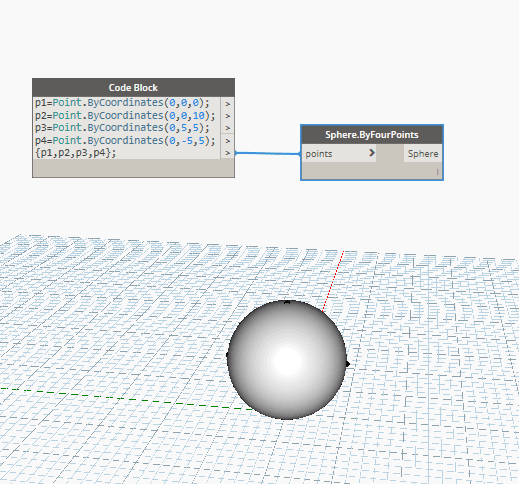

所以第三點其實是已知球體本身的一種方法，創建方法本身是容易的（這邊借一下老師的圖紙）

好了，球體的部分查不多是這樣了，歡迎大家圍觀，歡迎大神糾錯，也歡迎小白跟我一起學習呀
