這篇將介紹如何利用Dynamo自動生成結構柱類型。

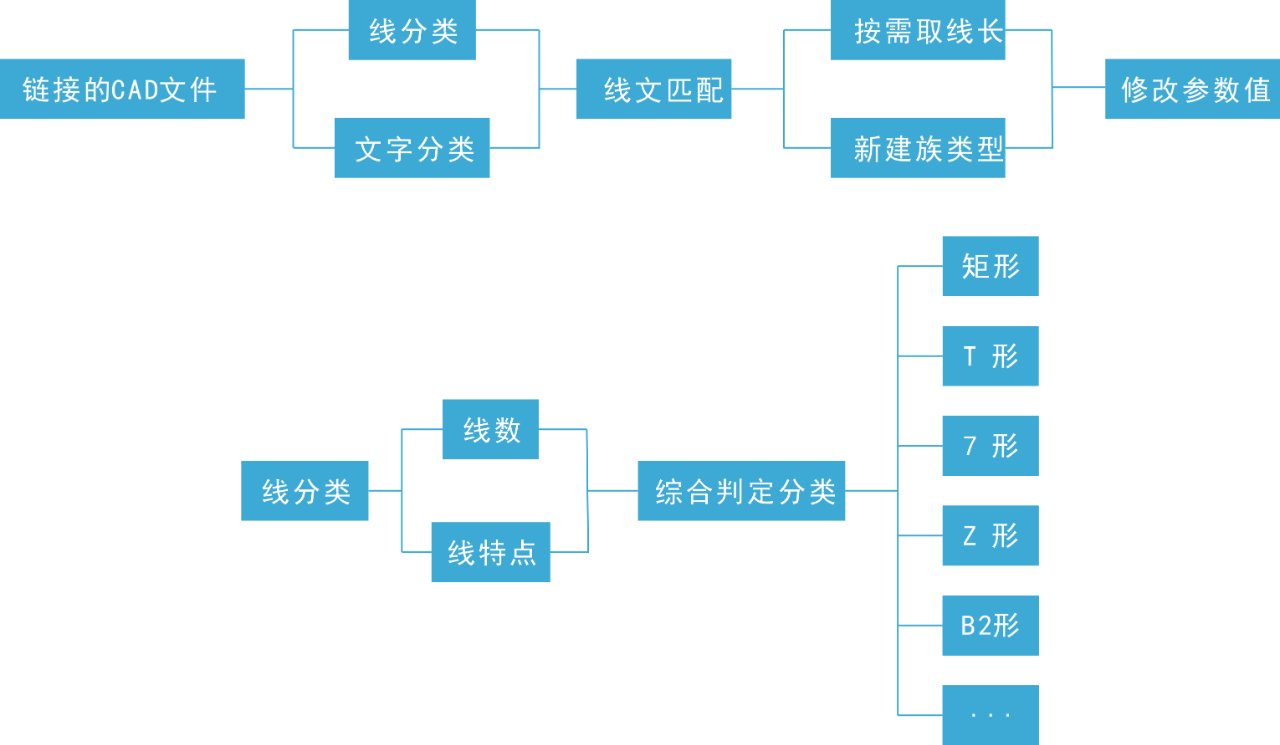

● 思路

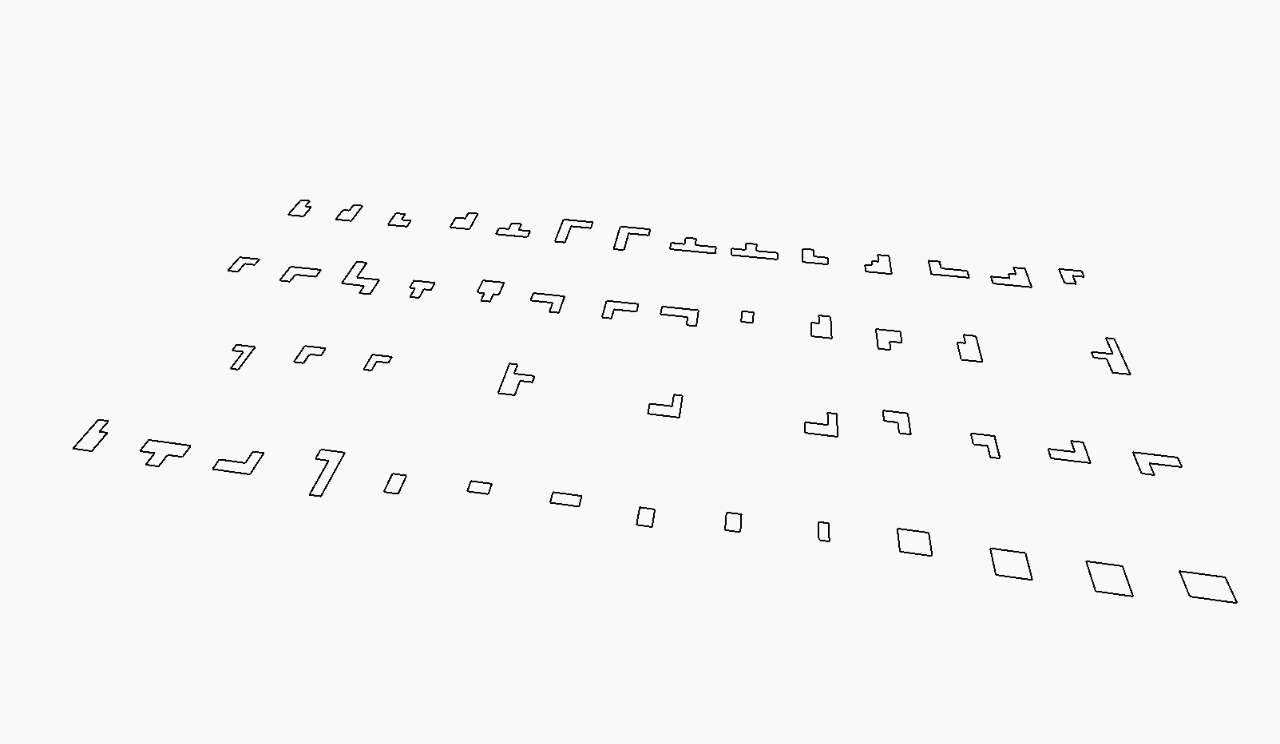

拾取鏈接的CAD線，并按圖層拾取線，并轉為polycurve。
核心節點：CAD.CurvesFromCADLayers（BimorphNodes節點包）
拾取鏈接的CAD文字，并按圖層拾取文字，并拾取其坐標點。
核心節點：CADTextData.FromCADLayers（BimorphNodes節點包）

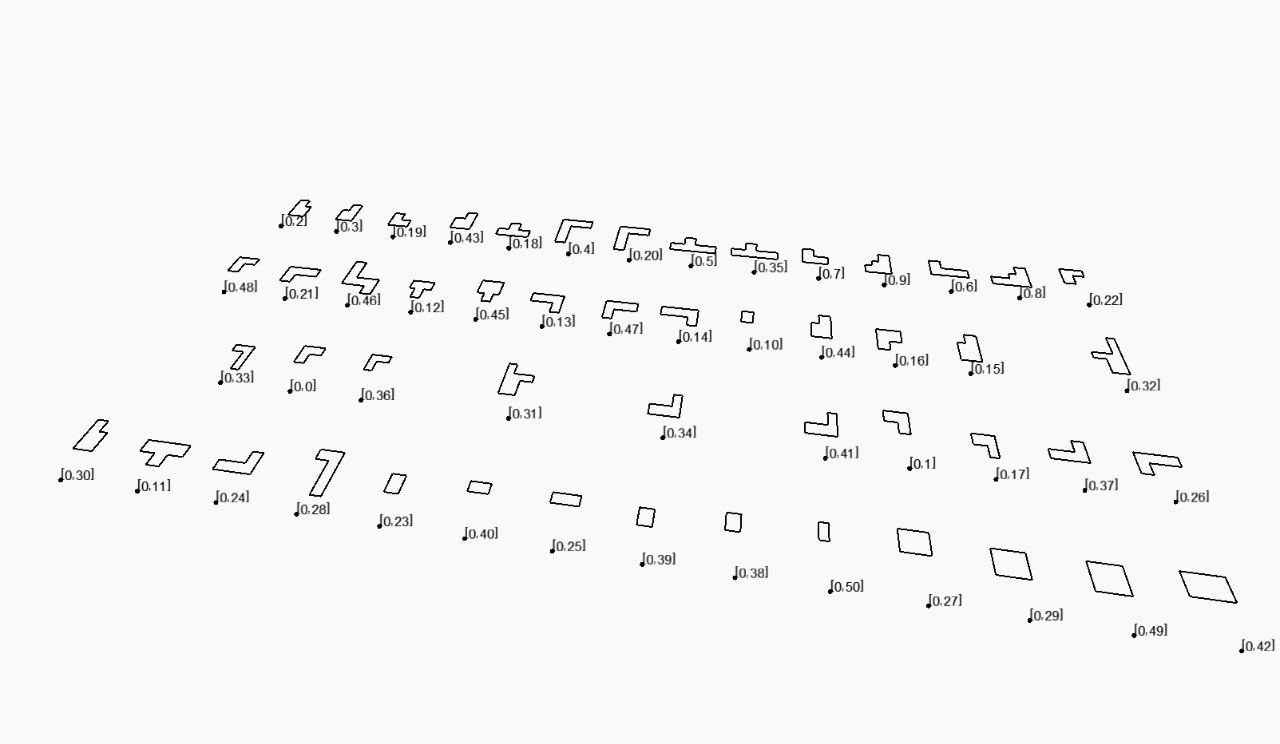

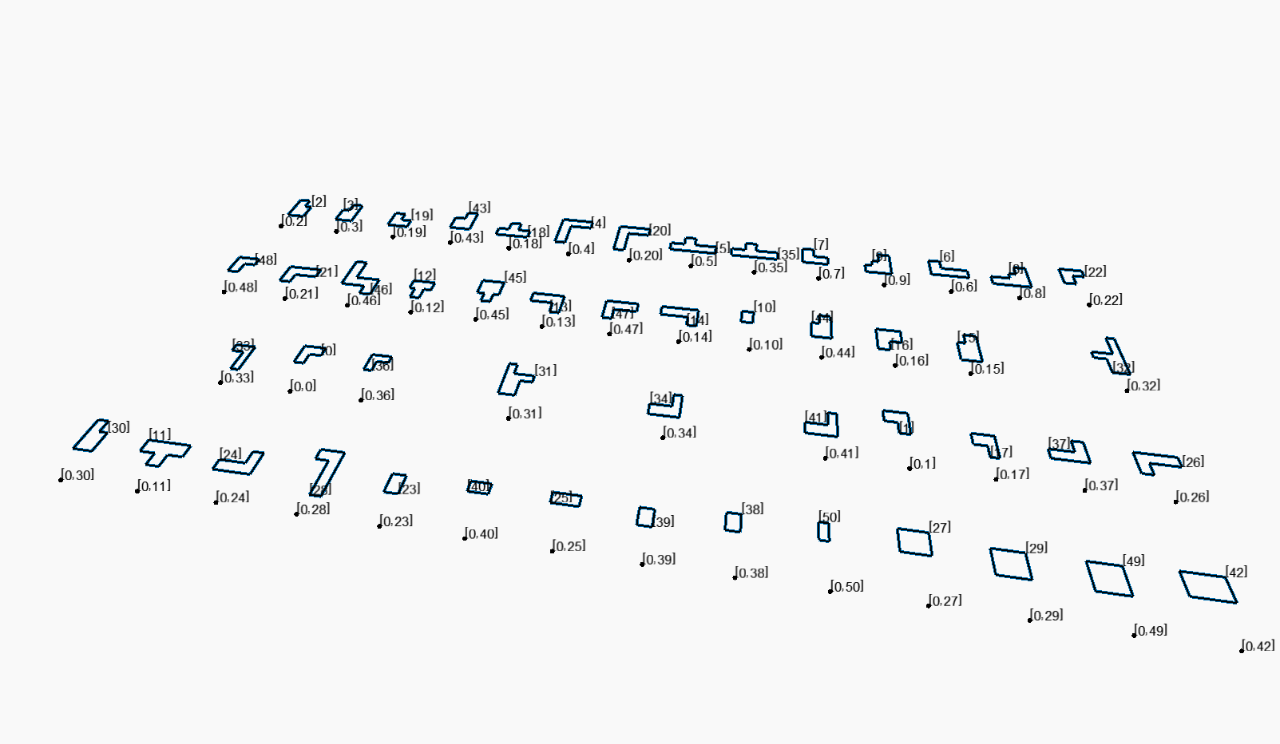

根據文字坐標點離其最近的polycurve為正確匹配，將polycurve重新按照坐標點順序排序。
核心節點：Geometry.DistanceTo

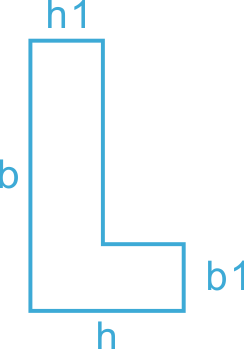

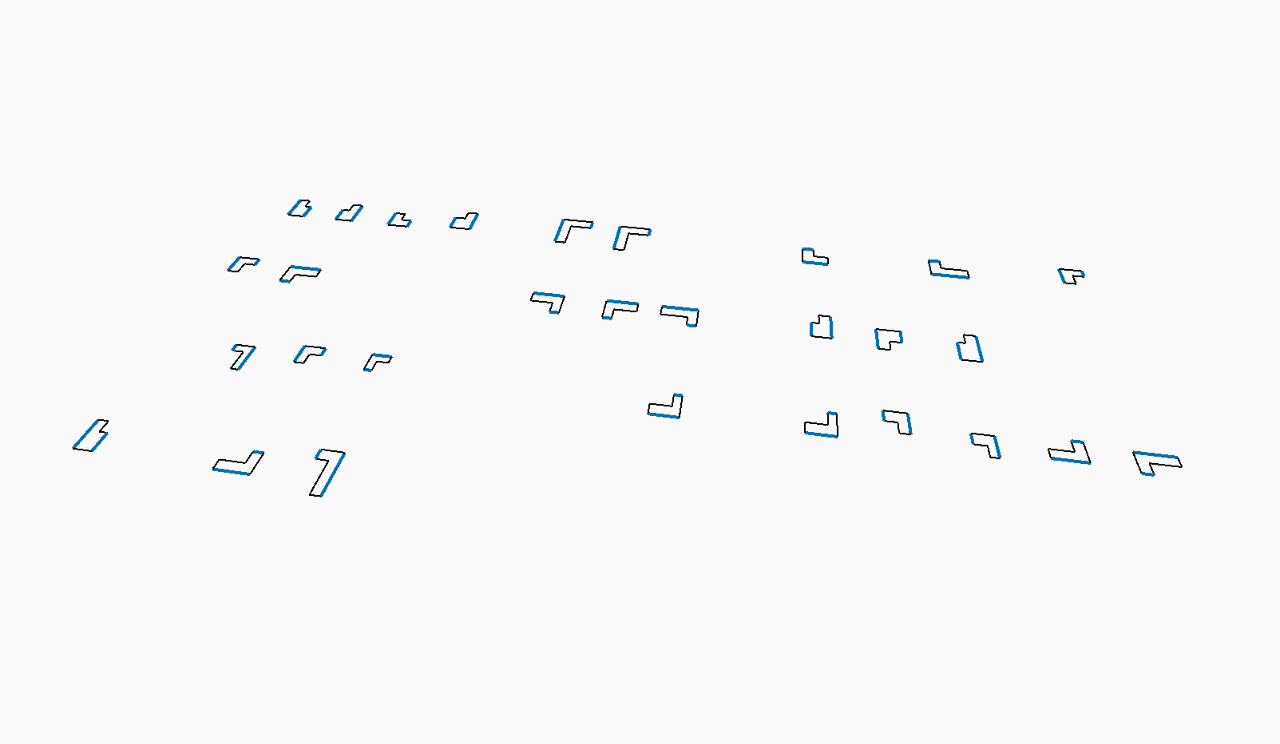

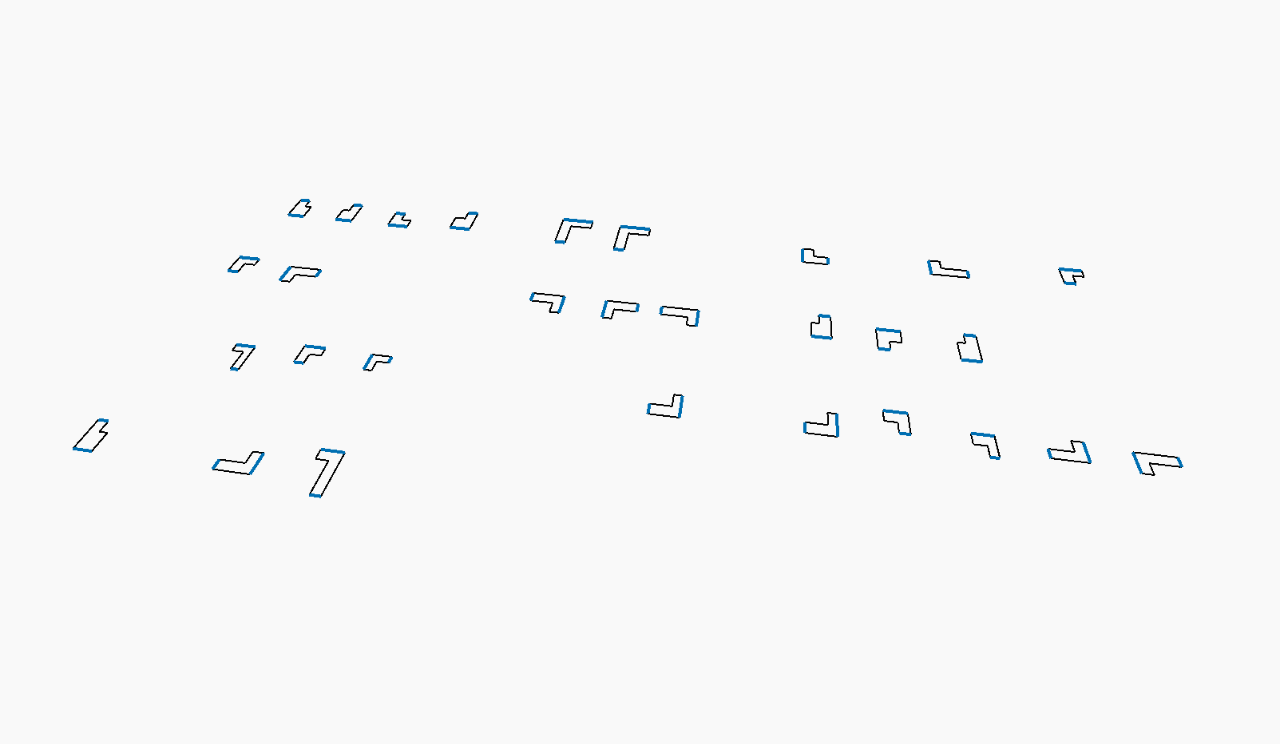

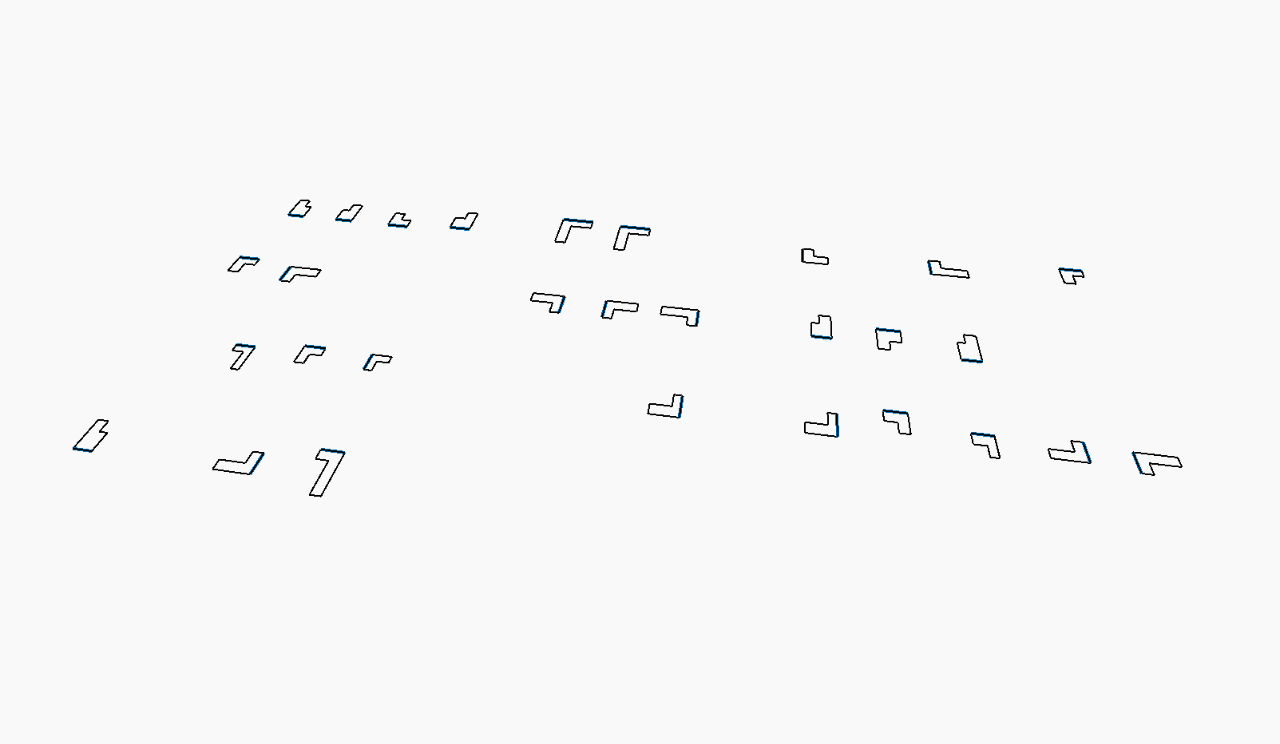

"7"字形結構柱一共為6條邊，以此濾出邊數為6的polycurve.
核心節點：PolyCurve.NumberOfCurves
按濾出的polycurve所對應的名稱新建族類型
核心節點：PolyCurve.NumberOfCurves（Clockwork節點包）
此處無圖
分別獲取6條邊的最長邊長度，通過修改族參數節點，將值寫入類型參數b。
核心節點：List.MaximumItem、Element.SetParameterByName
此處無圖
獲取與最長邊與之相交的兩邊
獲取兩邊的最長邊
通過修改族參數節點，將值寫入類型參數h。
核心節點：List.MaximumItem、Element.SetParameterByName
此處無圖
利用同樣的方法獲取兩邊最短邊，通過修改族參數節點，將值寫入類型參數h1。
核心節點：List.MaximumItem、Element.SetParameterByName
此處無圖
獲取最長線（h）與之相交的兩根線中的最短線
核心節點：Geometry.DoesIntersect
通過修改族參數節點，將值寫入類型參數b1。
核心節點：List.MaximumItem、Element.SetParameterByName
此處無圖
