在Revirt中創建新的系統類型
一個完整的機電項目都是由水暖電三部分組成的，但簡單的將他分為三個是遠遠不能滿足我們在項目中的使用的。因為你會發現它還分為給水、排水、送風、回風、弱電、強電......
這就需要我們來創建新的系統分類來便于我們的項目管理。
現在，看穿一切的我就來教教大家如何更好的管理我們在機電中的各種項目。
身為給排水專業的我就以給排水系統的分類為例吧。（手動微笑）
首先我們先確定給排水專業可分為給水、排水、消防、噴淋等，其中給水有可分為市政給水、加壓給水，如果是住宅又可分為衛生間給水、廚房給水之類的......這就需要我們將我們的系統分類清楚。
第一步：創建新的系統分類

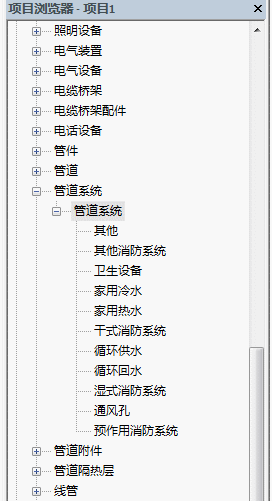

給排水管道屬于管道系統，打開項目游覽器的族面板，找到我們的管道系統可以發現已經有很多中系統類型供我們選擇。
創建新系統類型的方式其實也就是復制重命名，當然前提是明白自己要創建的是屬于哪個系統類型的分支。

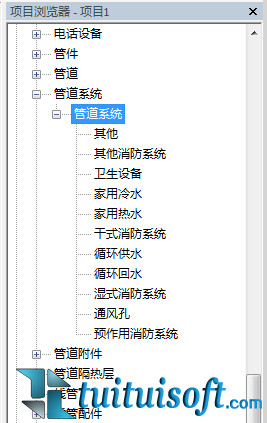

以一層衛生間給水為例，它是屬于家用冷水的分支，所以就可以按照下圖做法創建。
第二步：為繪制的管道賦予相應的系統類型屬性
選中我們繪制的管道，然后.........看動圖！
第三步：保存?。。?！
以上就是今天和大家分享如何創建新的系統類型以方便我們管理我們的項目。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
