有的時候我們所繪制的樓梯梯段太長，就需要在樓梯下設置墻體來支撐，那么如何能將墻體完美的附著到樓梯底部呢

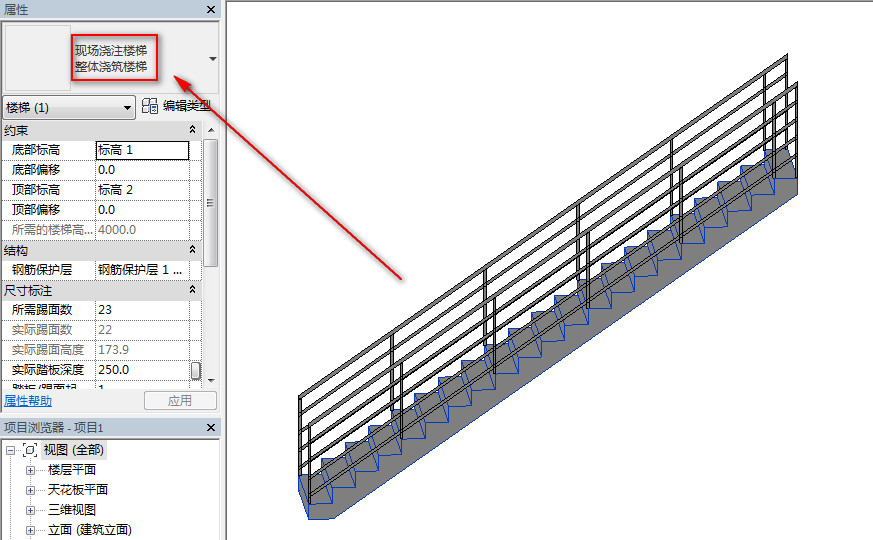

首先，我們先創建一個樓梯，這里要注意的是我們說的是整體澆筑樓梯

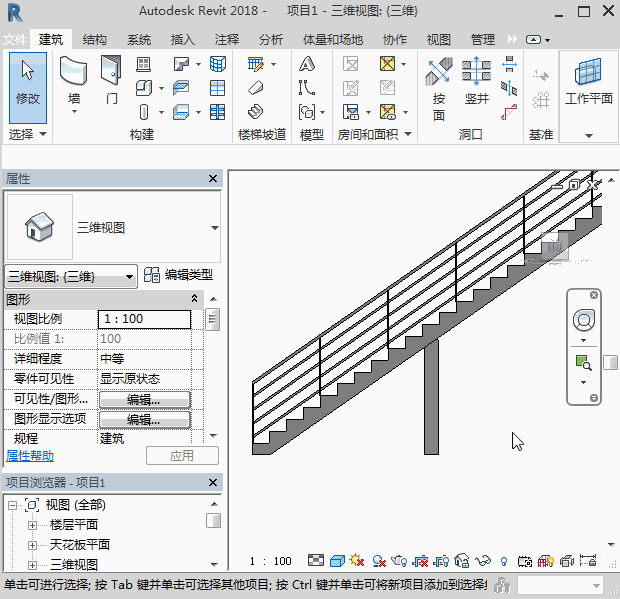

如果我們直接在樓梯下繪制墻，墻的頂部與樓梯連接的地方要么墻體深入樓梯當中，要么與樓梯間會存在一些空隙
那么，用什么方法才能讓墻體完美附著到樓梯下呢？那就是使用參照平面！

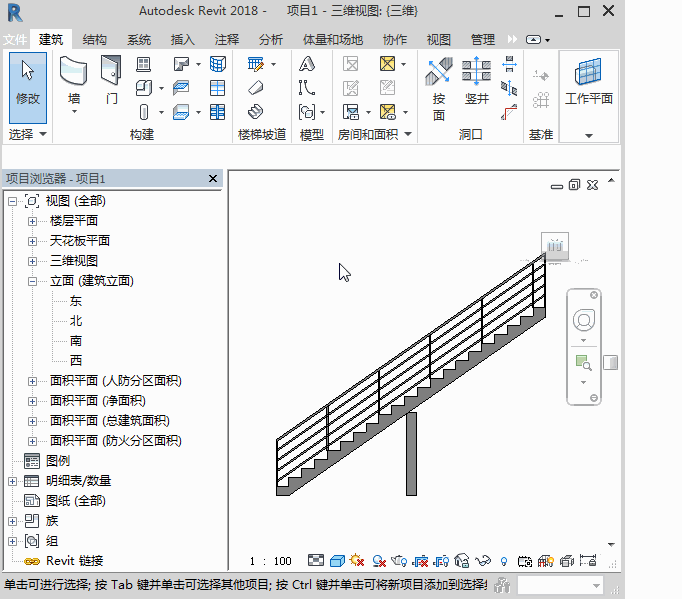

打開立面圖，將樓梯的底部設置一個參照平面，記得要將參照平面與樓梯底部鎖定

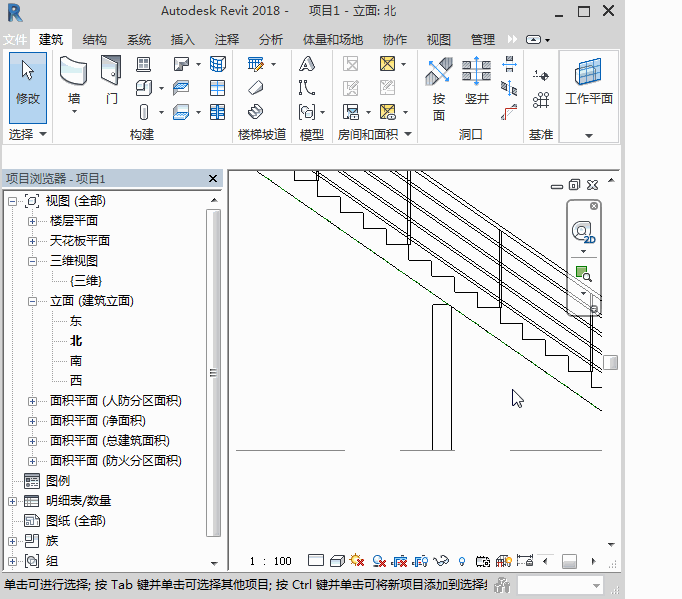

接著，使墻附著到繪制好的參照平面上

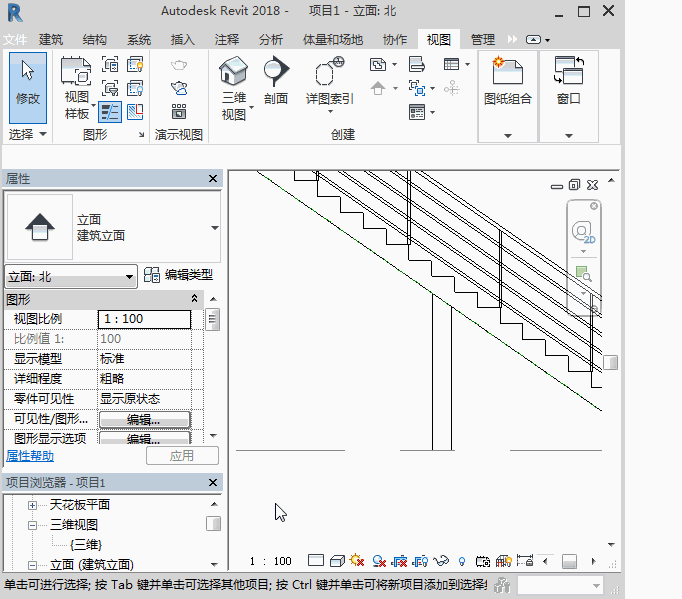

最后，我們來測試一下是否能跟著樓梯變化
OVER~
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
