大家都知道繪制體量的時候模型線和參照線都可以進行體量的創建，但是，許多旁友都搞不清楚這兩者之間的區別，今天狗蛋就來給大家講講兩者使用的區別

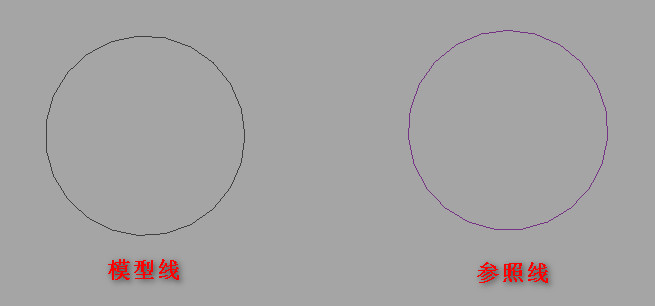

（1）線框顏色不同

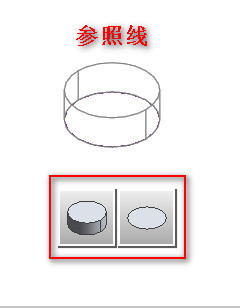

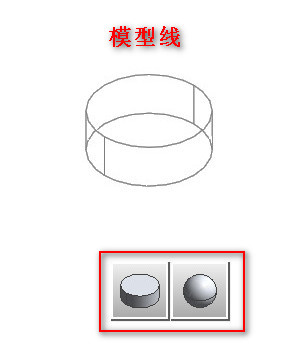

（2）能創建的形狀不同

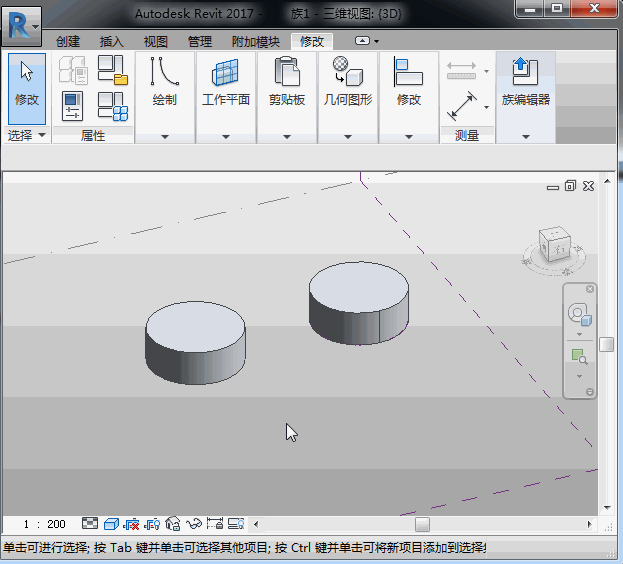

（3）線性存在的條件不一樣
用模型線繪制的體量刪除后空空如也，二使用參照線繪制的體量刪除后參照線還在

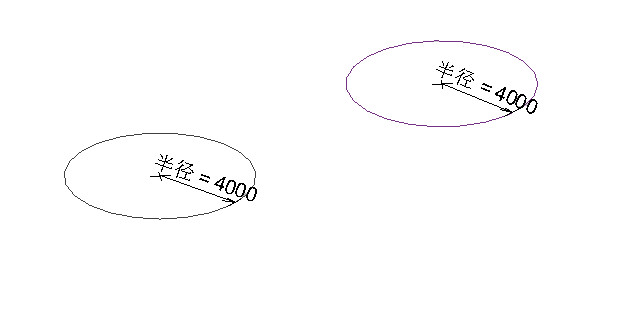

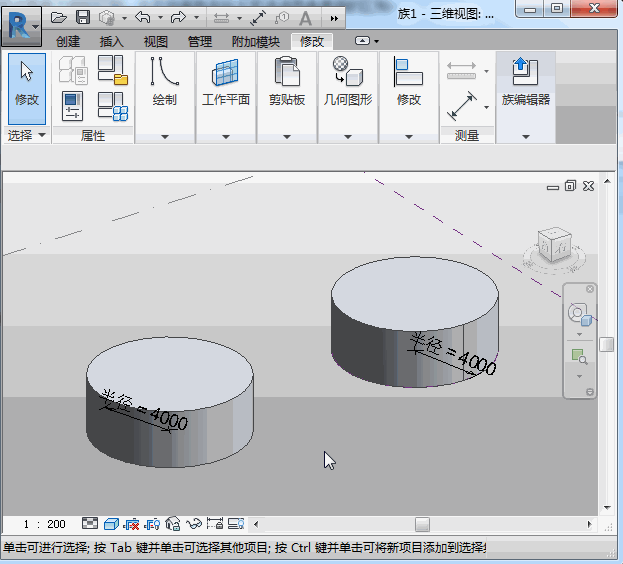

（4）修改后發生的變化不一樣，事先對兩個圓形設置好半徑，創建形狀后修改半徑兩者的變化是不一樣的
總結：模型線創建形狀后是與形狀融為一體的，變成了形狀中的一個部分，即模型線 是屬于形狀內部的；而參照線只是作為一個參照約束形狀，是不融于形狀本身的,即參照線是屬于形狀外部的
OVER~
