Revit不能直接創建斜墻，但是可以通過內建模型和面墻的方式來創建，下面就來詳細的介紹這兩種方法！
方法一：內建模型

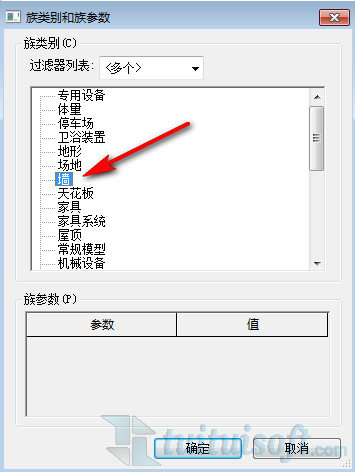

1、使用內建模型命令并選擇族類別為墻

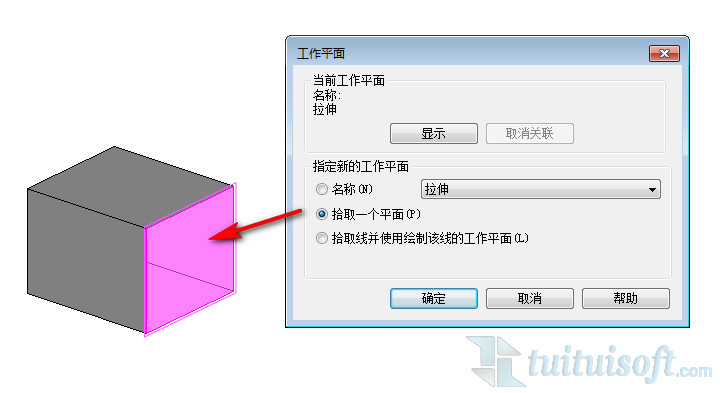

2、先創建一個矩形并拾取一個面作為斜墻的參照平面

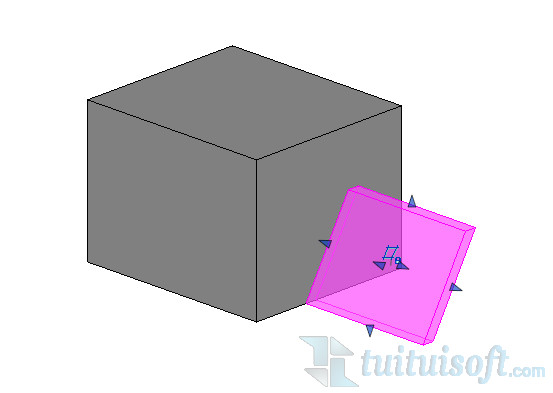

3、接著在這個面上用拉伸命令創建斜墻輪廓并進行拉伸

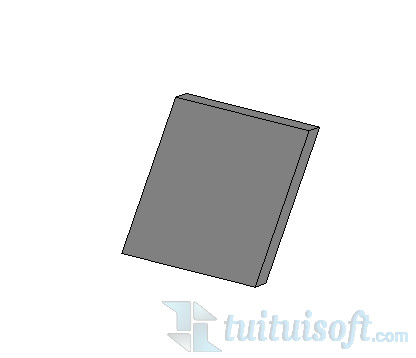

4、需要注意的是，這時候墻體并沒有材質，需要我們在“在位編輯”模式中添加一個合適的材質
方法二：面墻

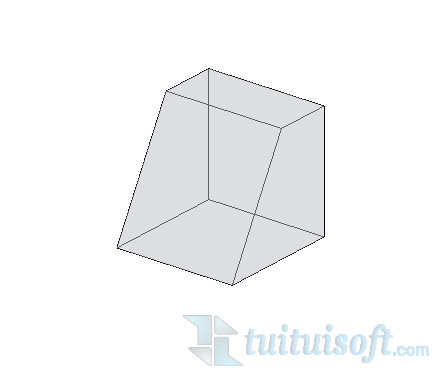

1、通過內建或載入一個帶有斜面的體量或常規模型

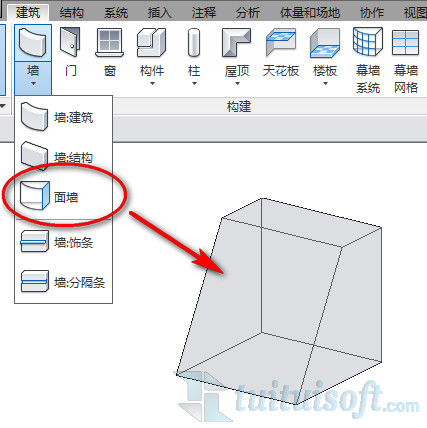

2、選擇面墻并拾取斜面

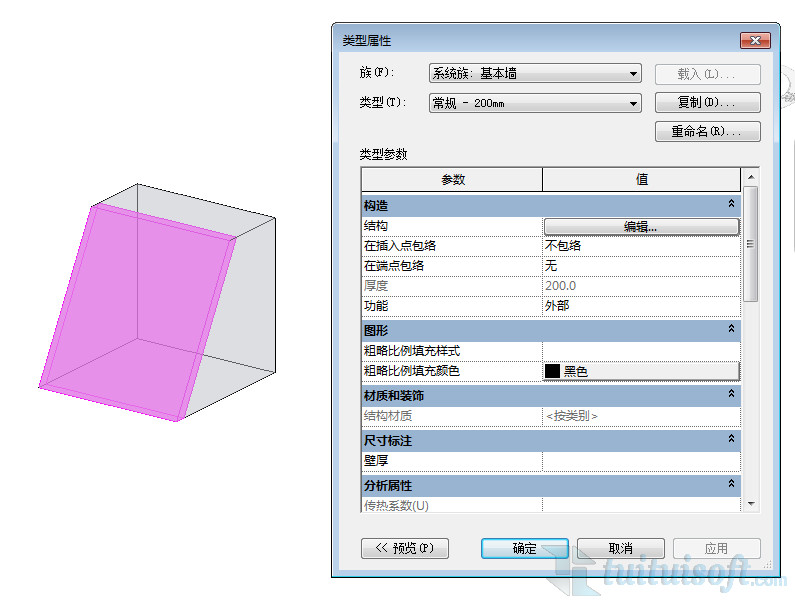

3、通過面墻創建的斜墻和常規墻一樣能夠進行結構的編輯
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
