很多同學抱怨在對軸網進行尺寸標注時很枯燥，需要一個個進行標注，那么這里就介紹一種快速標記的小技巧！

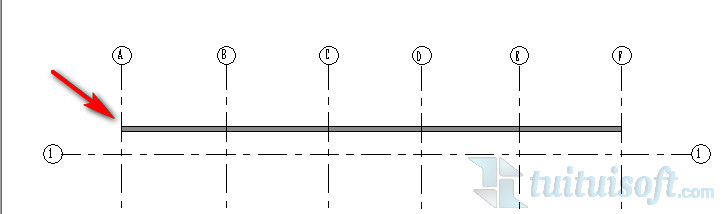

首先！繪制一面墻，就像這樣

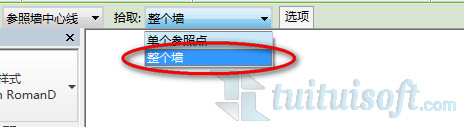

接著點擊尺寸標注（快捷鍵di），在功能區下方選擇拾取整個墻

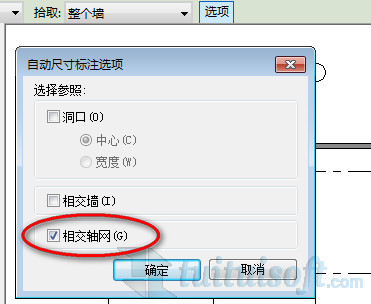

勾選“相交軸網”！

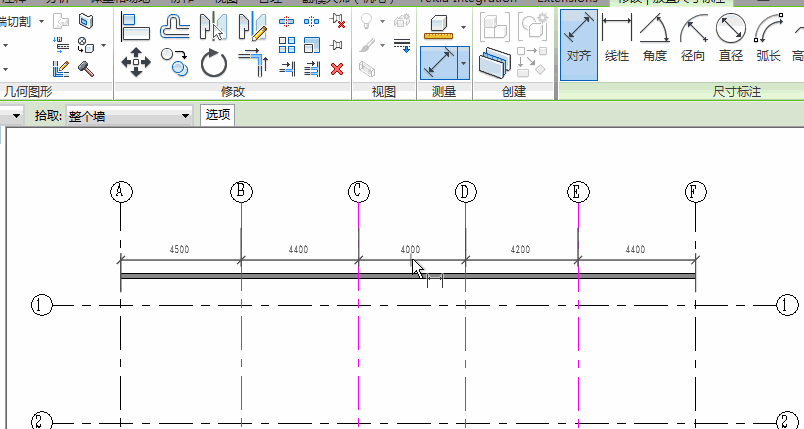

這時候你只需要點擊墻體就會發現標注的預覽顯示出來了，別嫌這些設置麻煩，一勞永逸！
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
