大家好，新人COCO來報到啦，這是我的第一篇文章耶，大家將就的看咯，若有什么錯誤歡迎大家來吐槽。當然啦，如有雷同也請大家不要計較嚕~嚕~嚕^_^ ^_^ ^_^

今天我要說的是如何將CAD（DWG）導入Revit

那么為何要導入DWG呢？？？ ：

1、 翻模需要（作底圖）說到這里我也是很無奈啊，什么時候我們才能直接用revit建模呢，小伙伴們未來掌握在你們的手中，加油啊

2、做族（提供輪廓）

怎樣導入：

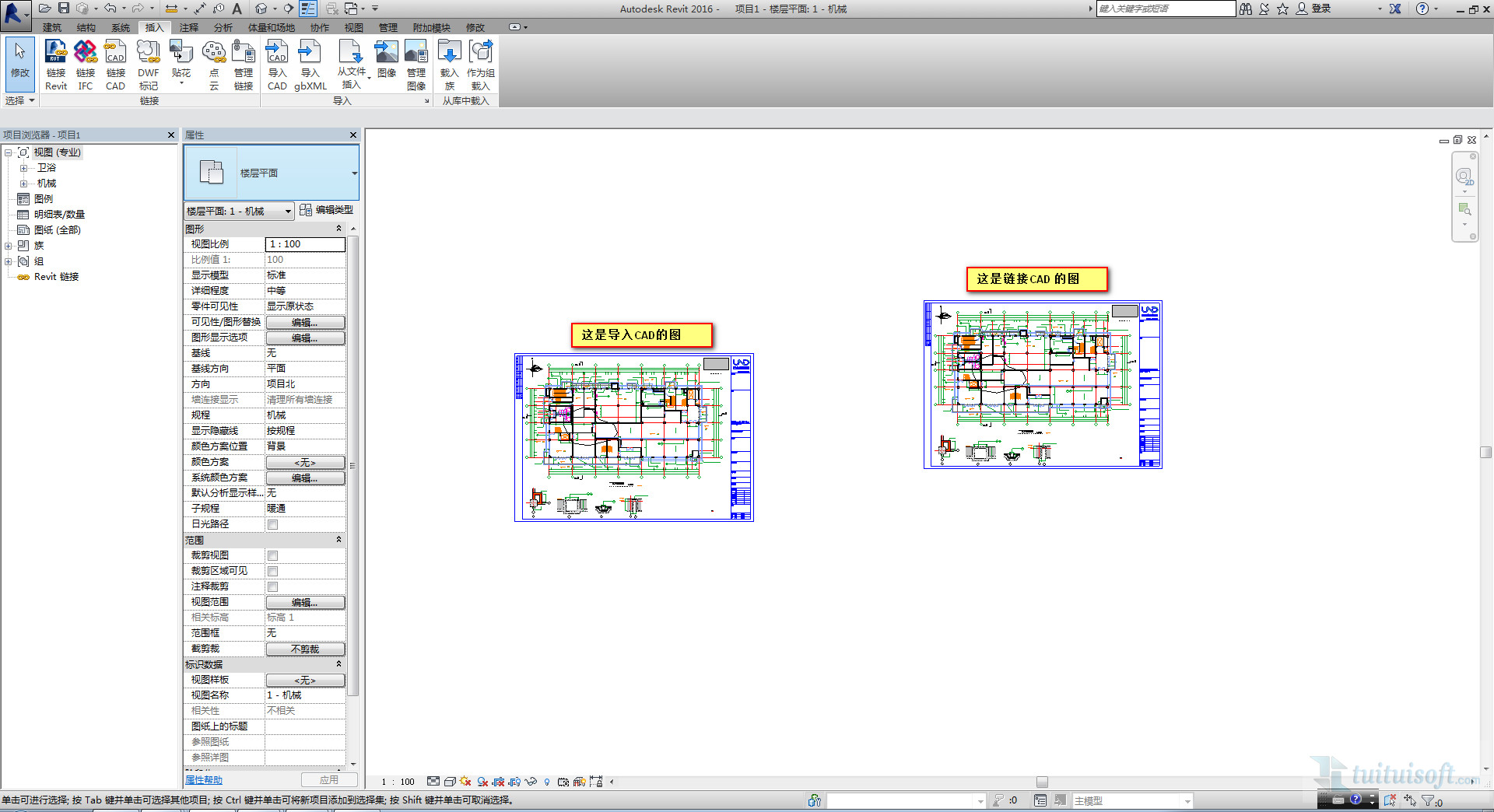

1、導入CAD（修改CAD不會對REVIT產生影響，適用于CAD文件不會有變動的情況）

2、鏈接CAD（CAD改變REVIT也會隨之改變，適合于CAD文件還在修改的情況下使用。）

一、項目導入CAD底圖步驟：

1、CAD前期操作

1 降低版本：如果你使用的是天正8及以上版本的話，需要將他轉化成天正3，在圖形導出界面操作。（版本高居然還不行，走的太快怪我咯？）

2 優化圖面：關閉顯示多余的圖層。

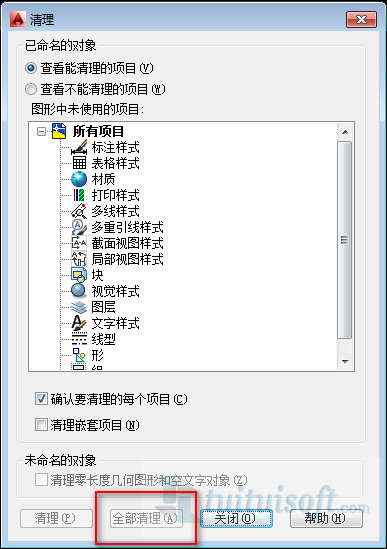

3 清理多余的項目（快捷鍵PU）

請多操作幾次，直至全部清理按鍵呈灰色狀。

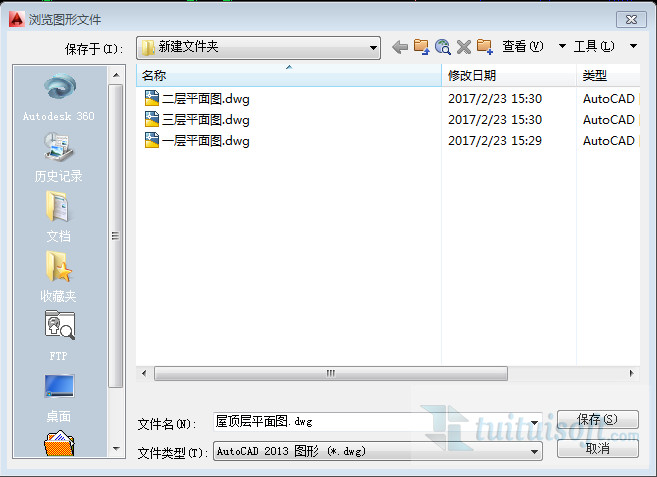

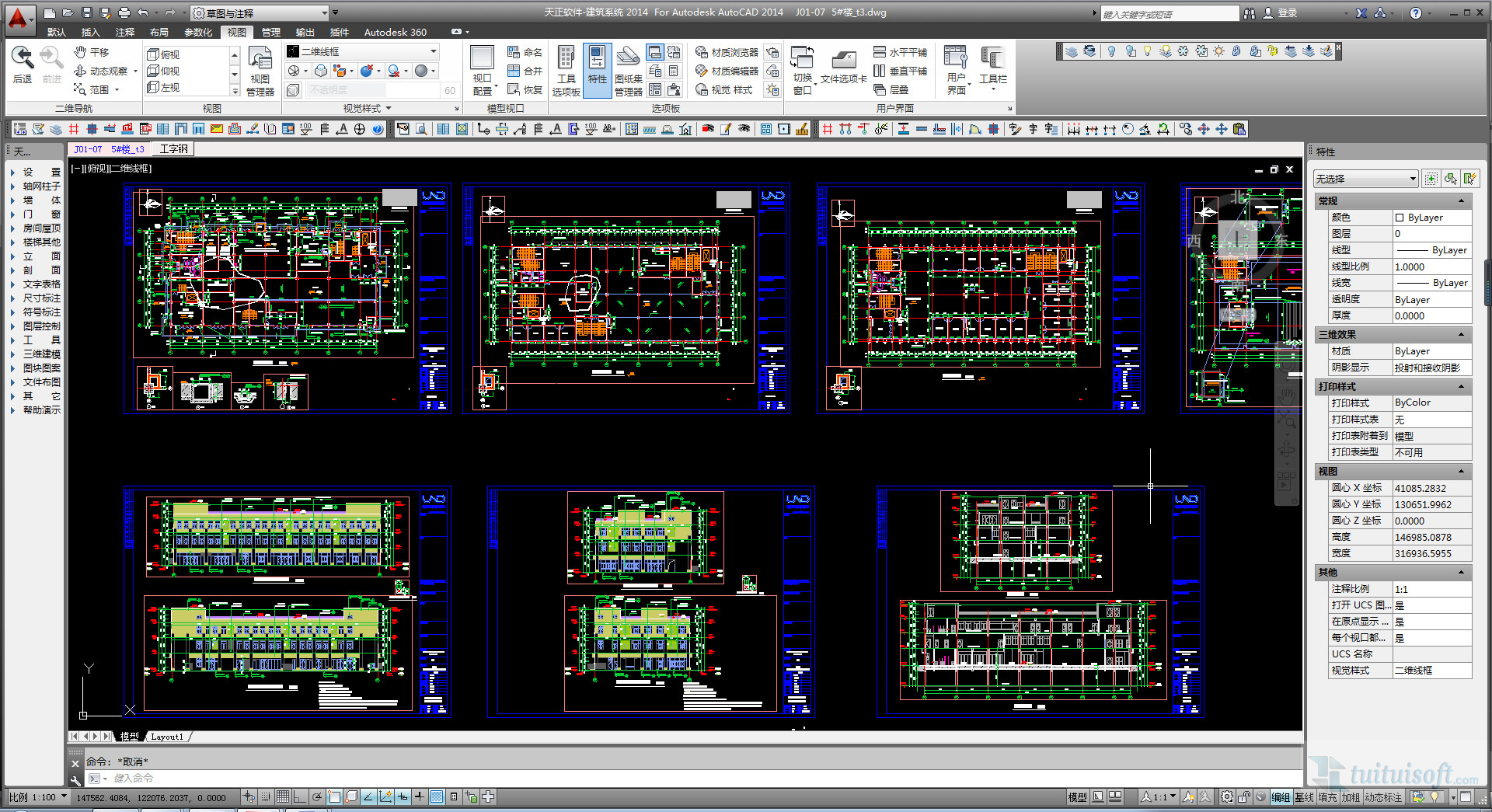

4 通常一個項目文件中包含多張圖紙，如“一層平面圖”、“二層平面圖”等等，這時候就需要將他們一一提取出來并依次導入到revit不同的視圖中。期間可以使用CAD的外部塊工具（快捷鍵：W）進行“一一提取”（不可以嫌麻煩哦！）

5 對做好的塊進行二次檢查，確保沒有遺漏。

2、導入CAD

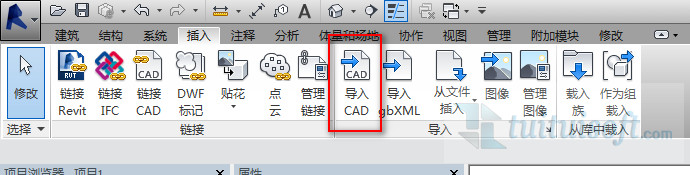

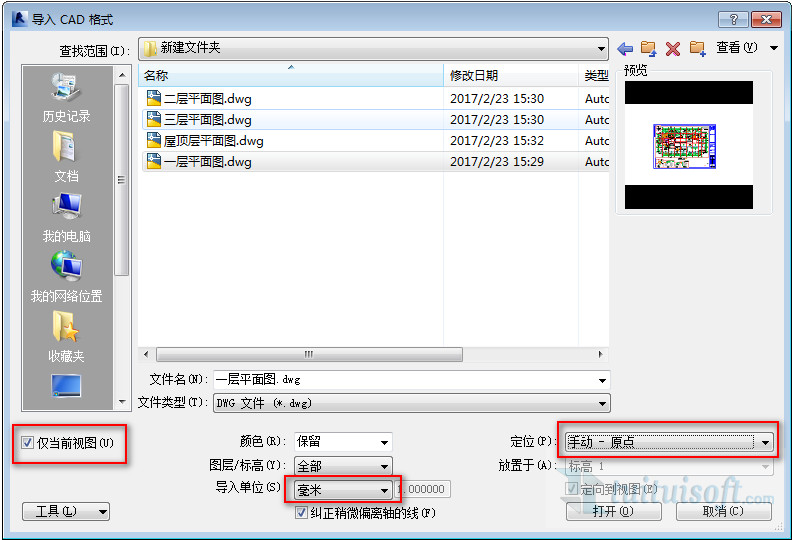

插入→導入CAD

選擇你需要的圖紙(如：一層平面圖)；

 勾選僅當前視圖（它可以讓你的圖紙只在這一圖層上顯示！！重點重點）；

 顏色選擇“保留”，喜歡黑白的同學可以下拉選擇“黑白”；

 圖層/標高選擇“全部”；

 導入單位選擇“毫米”；

 定位選擇“手動”(建議)；

確認“打開”導入CAD就完成了。

3、鏈接CAD

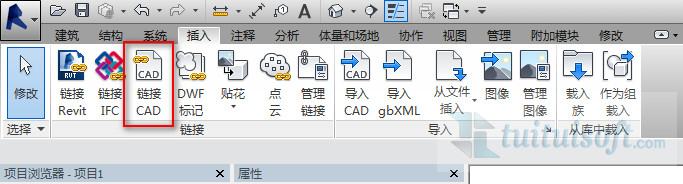

插入→鏈接CAD

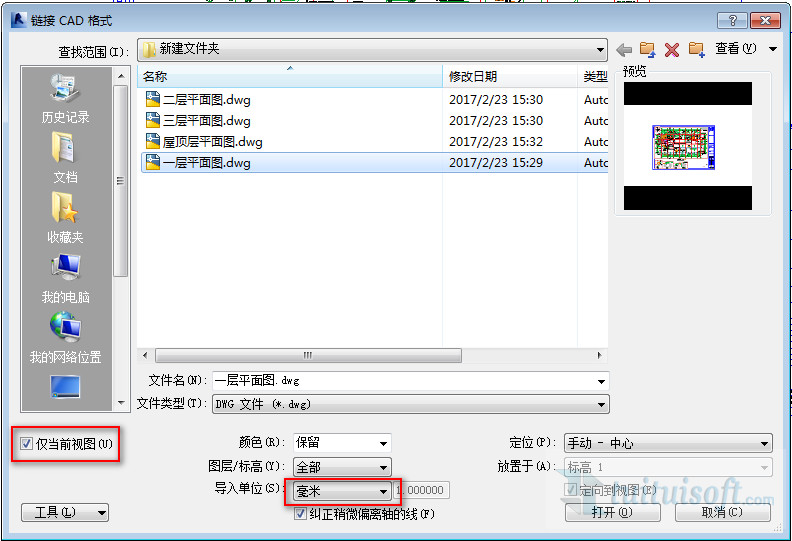

此處與導入選項相同（記得勾選僅當前視圖哦！^_^）

將鏈接的CAD圖手動放置在需要的地方即可。

二、做族導入CAD底圖步驟：

在建族階段將CAD文件導入REVIT的方式有兩種：

1、  先放樣再導入CAD,

2、  先導入CAD再放樣。（這里用新建工字型常規柱族進行演示）。

先放樣再導入是先繪制好一條路徑再導入CAD文件，它適用于清圖較完全的CAD文件。

先導入再放樣是指先導入CAD文件，然后放樣繪制路徑，后面通過拾取線的方式拾取主體。（我個人比較喜歡把圖清干凈，畢竟先放樣真的很方便啊，我可是很懶的，一一拾取我沒耐心的^_^）

1、先放樣再導入CAD

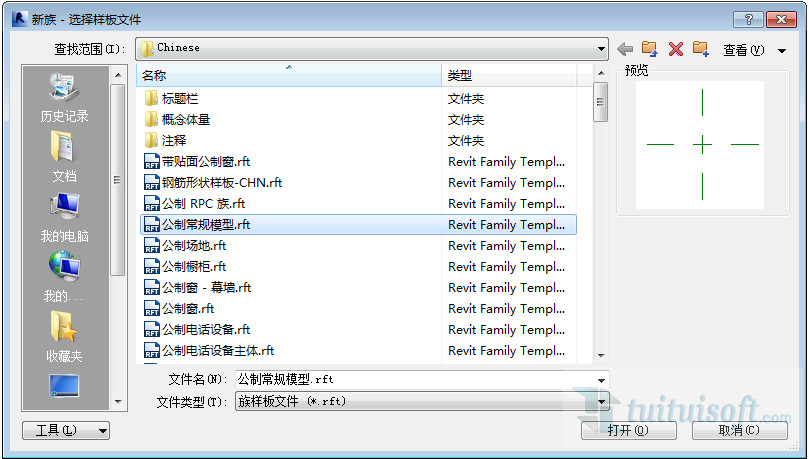

新建 族 → 公制常規模型 → 打開

創建→ 放樣→ 繪制路徑

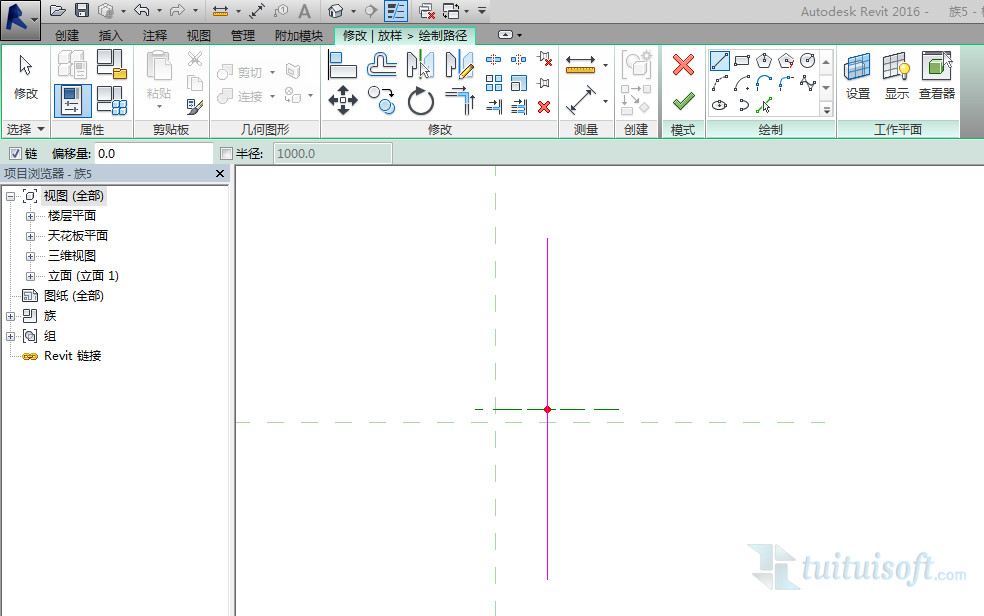

繪制一條豎向的直線

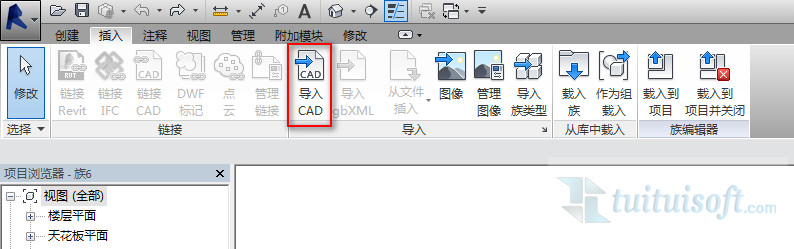

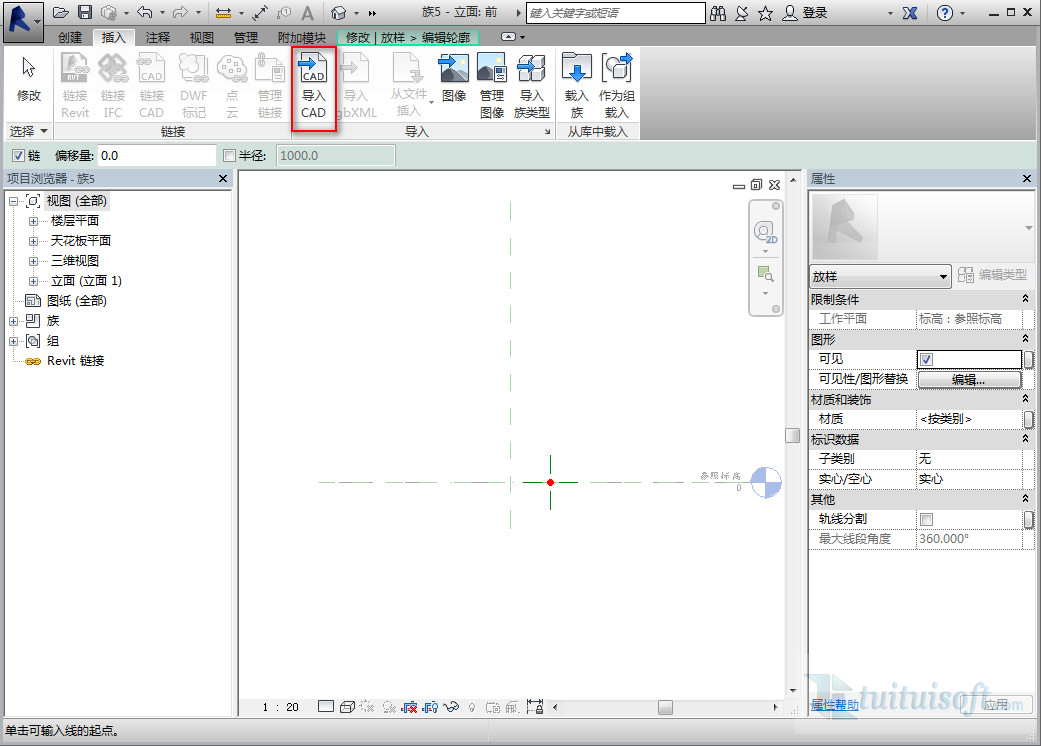

跳轉到工作平面，導入CAD

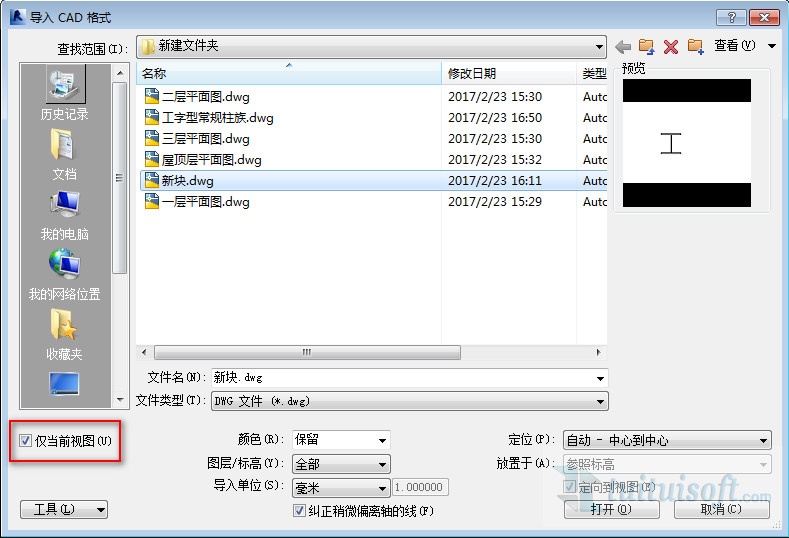

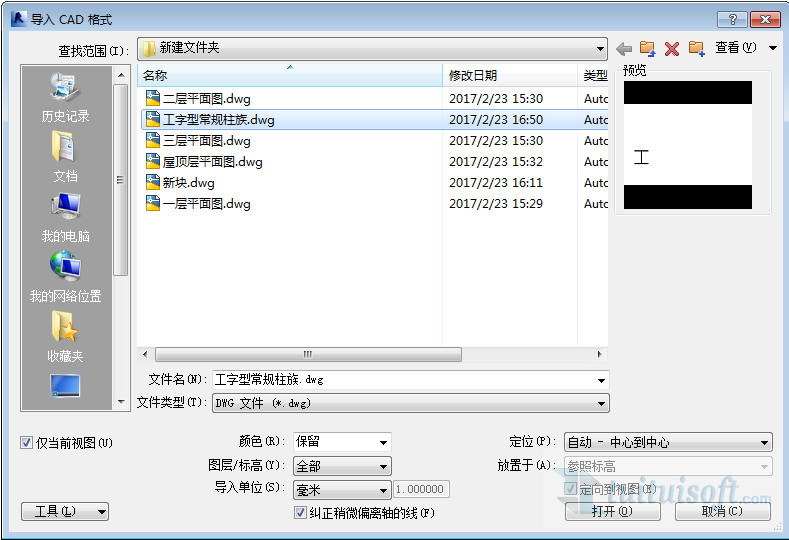

選擇需要的CAD圖，其他條件與翻模時導入CAD選項一致，確認打開。（僅當前視圖，勾選，勾選，勾選，重要的事情說三遍，一定要記得啊！！）

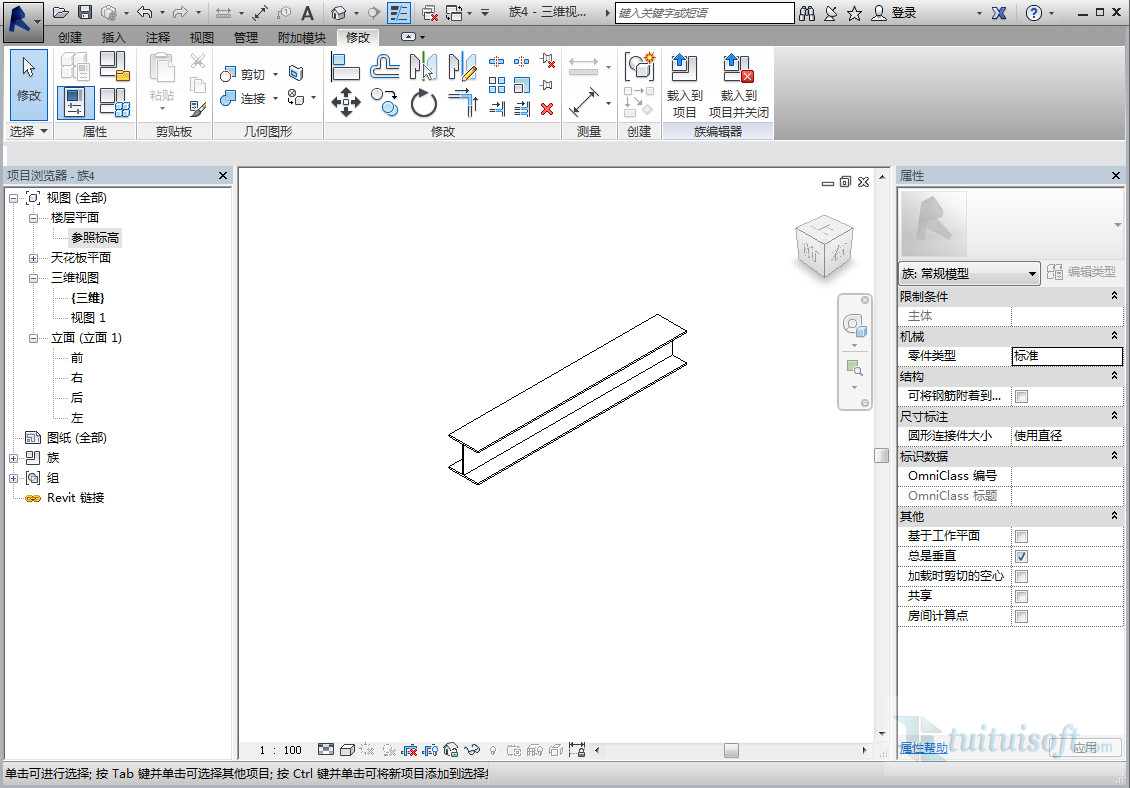

確認 → 完成編輯

2、先導入CAD再放樣

新建 → 族 → 公制常規模型 → 打開 → 插入 → 導入CAD → 選擇需要的CAD圖 → 打開

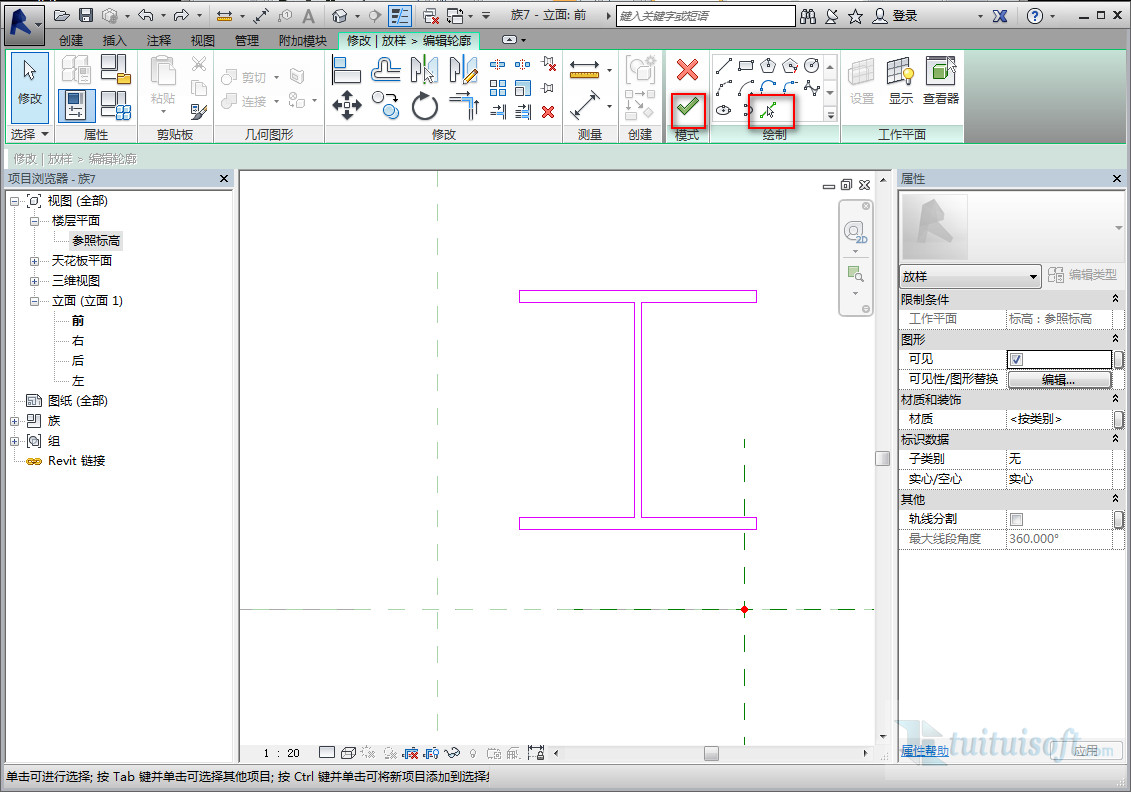

創建 → 放樣 → 繪制路徑 → 跳轉到工作平面 → 拾取線

確認→ 完成編輯（是不是發現后面解說越來越快了，你知道的我很懶，這么簡單的步驟我相信你一定會的啦~啦~啦）

三、一些注意事項

 CAD部分

在導圖過程中可能會遇到導入的圖形離中心太遠，有可能是因為CAD文件中所需文件離坐標軸較遠，可以通過將所需文件移動到坐標軸附件，再重新做塊，重新導入Revit。

Revit部分

 在繪圖中當你跳轉到其他平面時發現有多個CAD圖時有可能是在導入是沒有勾選僅當前視圖這一項，記住在導入時一點要勾選僅當前視圖，否則太多圖會影響你的判斷。（我真是啰嗦啊，這都不知道第幾遍了~~）

 好啦 到這里我的介紹就差不多完啦，不知道對你有沒有幫助呢？

 歡迎大家在樓下踩踩呀！！（回復回復，留言留言）

 哎，寫個小文章比我想象中麻煩多了，我那么懶~~，不過如果大家喜歡小編我的話，我會很有動力的，就繼續寫嚕~嚕嚕^_^

 堅持看到這里的都是真愛粉啊，COCO在這里謝謝大家啦，愛你們喲，么么噠~~

 也歡迎大家加入我們的BIM 交流群，里面各路大神為你解惑，謝謝！！

                                                                                                                                                     —— COCO
