添加檐溝
使用“檐溝”工具將檐溝添加到屋頂、檐底板、模型線和封檐帶。
單擊“建筑”選項卡
“構建”面板 “屋頂”下拉列表
（屋頂: 檐溝）。高亮顯示屋頂、層檐底板、封檐帶或模型線的水平邊緣，并單擊以放置檐溝。 觀察狀態欄了解有關有效參照的信息。
單擊邊緣時，Revit 會將其視為一條連續的檐溝。
單擊“修改 | 放置檐溝”選項卡
“放置”面板
（重新放置檐溝）完成當前檐溝，并放置不同的檐溝。將光標移到新邊緣并單擊放置。
要完成放置檐溝的操作，請單擊視圖中的空白區域。

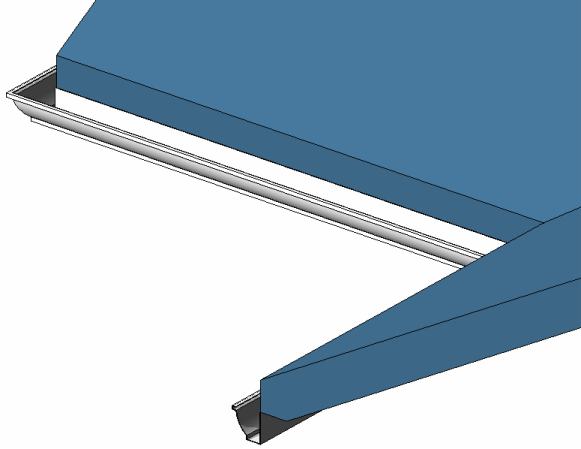

剖面中顯示的檐溝
使用檐溝
在添加檐溝后，可以添加和刪除管段，翻轉其方向和調整檐溝大小。
在繪圖區域中，選擇檐溝。
單擊“修改 | 檐溝”選項卡
“輪廓”面板
（添加/刪除線段）。單擊參照邊緣以添加或刪除檐溝。 觀察狀態欄了解有關有效參照的信息。
調整屋頂檐溝的尺寸
在繪圖區域中，選擇檐溝。
將拖曳控制柄移動到所需的位置。
翻轉屋頂檐溝
在繪圖區域中，選擇檐溝。
如果是在三維視圖中，請單擊翻轉控制柄，以圍繞垂直軸或水平軸翻轉檐溝。
如果是在二維視圖中，請在檐溝上單擊鼠標右鍵，并選擇“圍繞水平軸翻轉”或“圍繞垂直軸翻轉”。
移動檐溝
可以通過檐溝的屬性或以圖形方式移動檐溝來改變其水平或垂直偏移。
水平移動
要移動單段檐溝，選擇此檐溝并水平拖曳它。
要移動多段檐溝，選擇此檐溝的造型操縱柄。將光標放置在該檐溝上，然后按 Tab 鍵，高亮顯示造型操縱柄。觀察狀態欄以確保高亮顯示的是造型操縱柄。 單擊以選擇該造型操縱柄。向左或向右移動光標以改變水平偏移。這會影響此檐溝所有段的水平偏移，因此各段是對稱的。

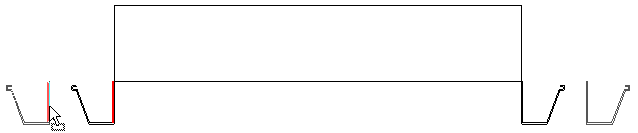

移動左側的檐溝也會移動右側的檐溝
垂直移動
選擇檐溝并向上或向下拖曳它。請注意，如果檐溝是多段的，則所有線段都會向上或向下移動相同的距離。
在剖面中垂直移動檐溝
