關于幕墻
幕墻是一種外墻，附著到建筑結構，而且不承擔建筑的樓板或屋頂荷載。
在一般應用中，幕墻常常定義為薄的、通常帶鋁框的墻，包含填充的玻璃、金屬嵌板或薄石。繪制幕墻時，單個嵌板可延伸墻的長度。如果所創建的幕墻具有自動幕墻網格，則該墻將被再分為幾個嵌板。
在幕墻中，網格線定義放置豎梃的位置。 豎梃是分割相鄰窗單元的結構圖元。 可通過選擇幕墻并單擊鼠標右鍵訪問關聯菜單，來修改該幕墻。 在關聯菜單上有幾個用于操作幕墻的選項，例如選擇嵌板和豎梃。
可以使用默認 Revit 幕墻類型設置幕墻。 這些墻類型提供三種復雜程度，可以對其進行簡化或增強。
幕墻 1 - 沒有網格或豎梃。 沒有與此墻類型相關的規則。 此墻類型的靈活性最強。
外部玻璃 - 具有預設網格。如果設置不合適，可以修改網格規則。
店面 - 具有預設網格和豎梃。 如果設置不合適，可以修改網格和豎梃規則。

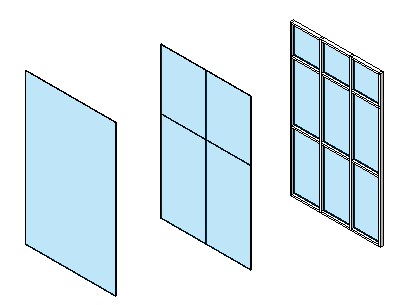

幕墻類型：“幕墻 1”、“外部玻璃”、“店面”
幕墻樣例
幕墻網格樣例
幕墻豎梃樣例
關于內嵌幕墻
可以將墻嵌入到主體墻內，以使內嵌墻與主體墻相關聯。
內嵌墻有時非常有用，例如，需要在建筑的外墻上創建店面時。
內嵌墻的行為類似于窗口的行為；調整主體墻時不會調整內嵌墻的尺寸。 如果旋轉主體墻，內嵌墻將隨之移動。 要嵌入墻，您不需要編輯主體墻的輪廓，只需在其中剪切一個孔，然后在該孔中插入墻即可；您可以使用“剪切幾何圖形”工具。
注： 通過拾取橢圓墻，即可將一面墻嵌入該橢圓墻。但是，必須使用內嵌墻手動剪切主體墻。
在嵌入墻時，請考慮以下事項：
幕墻可以嵌入到其他墻中，前提是它與主體墻平行并且墻與墻相距 6 英寸以內。
可以使用“剪切幾何圖形”工具將墻嵌入到其他墻中。 某些幕墻類型會自動嵌入到墻中。 要確定幕墻類型是否會自動嵌入到其他墻中，請檢查墻的類型屬性。 選擇“自動嵌入”參數（如果尚未選定）。
您可以將一面墻嵌入到幕墻，然后在該內嵌墻中嵌入一面幕墻。 您可以根據需要多次重復此過程。
如果編輯內嵌墻的立面輪廓，主體墻中的開口將自動調整，并且主體墻的材質將填充調整的開口。 您不需要編輯主體墻的立面輪廓來遵循內嵌墻的開口。
關于類型從動幕墻圖元布局
可以為墻、玻璃斜窗和幕墻系統指定幕墻圖元布局。
通過按類型指定布局，可以放置已具有嵌板、網格和豎梃的多個實例。
通過指定對幕墻圖元面有影響的類型參數和實例參數的組合，可以創建幕墻網格布局。
例如，為墻類型指定“垂直布局”和“水平布局”屬性來創建自動包含水平和垂直幕墻網格的墻。
關于鎖定豎梃和幕墻網格
僅當幕墻圖元具有類型從動幕墻網格布局時，才能將豎梃和幕墻網格鎖定在幕墻圖元上。
如果豎梃或幕墻網格鎖定在某一幕墻圖元上，則該幕墻圖元的類型屬性定義了豎梃或幕墻網格類型。
