改造幕墻嵌板
可能需要在幕墻嵌板上開一個洞口，如通風孔。 可通過將嵌板作為內建圖元進行編輯來創建洞口。
選擇一個幕墻嵌板，然后單擊“修改 | 幕墻嵌板”選項卡
“模型”面板 “在位編輯”。注： 如果不能選擇“編輯內建圖元”，請在繪圖區域中，單擊與嵌板對應的
。 鎖定圖標指示面板屬性取決于幕墻系統。 單擊鎖定圖標，可以替換選定嵌板的屬性。選定嵌板是唯一可編輯的幾何圖形。
選擇嵌板。
要編輯嵌板的形狀，請單擊“修改 | 玻璃”選項卡
“模式”面板 “編輯拉伸”。在草圖模式下，根據需要改造嵌板。
例如，可以在嵌板上添加一個門洞。
單擊“完成編輯模式”。
創建不同的幕墻網格布局
若要在幕墻圖元每個面上創建不同的網格布局，可以更改水平和垂直軸線的數量及其對正、偏移和角度。
要修改某個面的幕墻網格布局，請選擇幕墻圖元，然后單擊
（配置網格布局），該選項顯示在幕墻圖元的每個面上。 可以通過訪問“圖元屬性”來修改布局，也可通過以圖形方式修改幕墻網格布局界面來實現。
以下是幕墻圖元的可以按面設置的實例屬性：
Number
對正
偏移
角度

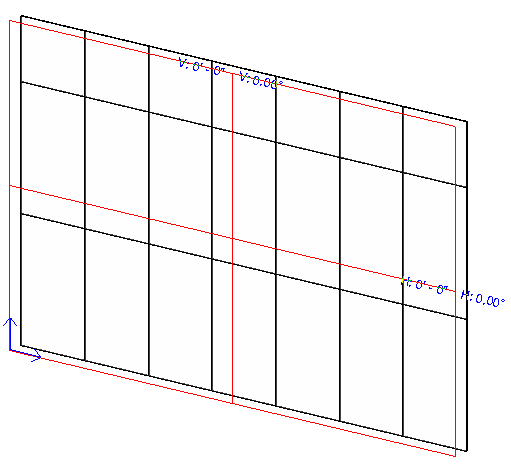

修改幕墻網格布局
使用畫布中控制柄來更改幕墻的網格布局
選擇幕墻圖元面，然后單擊
（配置網格布局）；此時在幕墻網格面上打開幕墻網格布局界面。 使用此界面，可以圖形方式修改面的實例參數值。
