修改欄桿扶手

通過編輯路徑、欄桿扶手結構和欄桿扶手屬性修改欄桿扶手。

通過修改欄桿扶手結構，可以更改欄桿扶手的高度、用于每個扶欄的形狀（輪廓）以及扶欄數量。 您可以使用草圖工具自定義欄桿扶手的路徑，然后在需要時向欄桿扶手連接應用替換。 “拆分”工具可在欄桿扶手上使用而無需編輯草圖。使用拆分工具時，會自動創建單獨的欄桿扶手草圖。以多層樓梯為主體的欄桿扶手會進行分組，以匹配多層樓梯中的組。編輯這些欄桿扶手的草圖會改變整個組。各個欄桿扶手的欄桿扶手類型都可以更改。按 Tab 鍵通過組來選擇欄桿扶手。 修改欄桿扶手系統類型屬性以訪問“扶欄結構”和“欄桿位置”對話框，以及自定義頂部扶欄或扶手規格。

 視頻：修改欄桿扶手草圖

修改欄桿扶手草圖

1. 選擇欄桿扶手，并在“修改”選項卡中，單擊 （編輯路徑）。

2. 使用“繪制”面板上的工具來修改草圖。

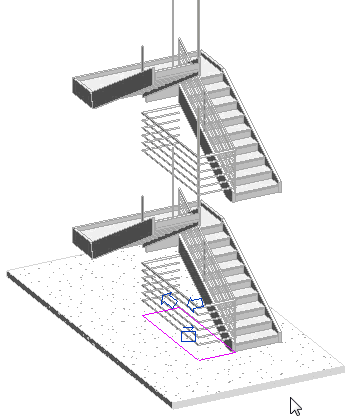

3. 單擊畫布中的“切換草圖方向”箭頭以更改欄桿扶手的起點和終點。

4. 可選：欄桿扶手草圖形成閉合環時，單擊畫布中的“將起點移動到下一角“控件可重新定位欄桿扶手的起點和終點。 這將影響欄桿扶手如何在樓梯圖元上作為主體。



注： 單擊功能區中的“預覽”可查看在草圖更改時欄桿扶手發生的更改。

修改欄桿扶手類型屬性

1. 選擇欄桿扶手，然后在“屬性”選項板上單擊 （編輯類型）。

2. 在“類型屬性”對話框中，指定扶手和欄桿的屬性。

   注： 單擊“預覽”以查看在對話框中應用欄桿扶手時對它們做出的更改。

3. 若要修改頂部扶欄或扶手（連續扶手）的類型屬性，請單擊“類型”中的“值”字段，然后單擊瀏覽按鈕 。

   此時已關聯的連續扶手類型會打開“類型屬性”對話框。

4. 做出任何所需更改，然后單擊“應用”，以查看在扶手“類型屬性”對話框的“預覽”面板里的更改。

   請記住，您正在更改連續扶手的類別屬性，因此做出的任何更改都會應用到模型中所有此類型的實例上。

修改欄桿扶手實例屬性

1. 在繪圖區域中選擇欄桿扶手。

2. 在“屬性”選項板修改屬性的值。

更改實例屬性后重置欄桿扶手的步驟

1. 在平面視圖或三維視圖中，選擇欄桿扶手。

2. 在“工具”面板上，單擊 （重置欄桿扶手）。

   實例替換將被刪除。 使用此工具不會刪除對欄桿扶手類型所做的更改，包括結構更改。

修改欄桿扶手高度和坡度

可控制單個扶欄繪制線條的高度和坡度。

例如，對于一組 U 形樓梯，您可能希望為內外欄桿扶手設置不同的高度。 通過坡度調整，可以控制欄桿扶手段與樓梯坡度的關系。對于某些位置，您可能希望扶手段呈水平狀，而對于其他位置，您則可能希望扶手段呈傾斜狀。

1. 打開欄桿扶手所在的平面視圖。

2. 選擇欄桿扶手，然后單擊“修改 | 欄桿扶手”選項卡 “模式”面板 “編輯路徑”。

3. 選擇欄桿扶手繪制線。

   在選項欄上，請注意“高度校正”設置為“按類型”，這表示高度調整受欄桿扶手類型控制。

4. 選擇“自定義”作為“高度校正”。

5. 在旁邊的文本框中輸入值。

6. 為“坡度”選擇下列值之一：

• 按主體。欄桿扶手段的坡度與其主體（例如樓梯或坡道）相同。



• 水平。欄桿扶手段呈水平狀，即使其主體是傾斜的。對于與下圖類似的欄桿扶手，可能需要進行高度校正或編輯欄桿扶手連接，從而在樓梯拐彎處連接欄桿扶手。



• 傾斜。欄桿扶手段呈傾斜狀，以便與相鄰欄桿扶手段實現不間斷的連接。
