創建大多數樓梯時，您可在樓梯部件編輯模式下添加常見和自定義繪制的構件。
在樓梯零件編輯模式下，可以直接在平面視圖或三維視圖中裝配構件。 平鋪視圖可以為您在進行裝配時提供完整的樓梯模型全景。
樓梯可以包括以下內容：
梯段：直梯、螺旋梯段、U 形梯段、L 形梯段、自定義繪制的梯段
平臺：在梯段之間自動創建，通過拾取兩個梯段，或通過創建自定義繪制的平臺
支撐（側邊和中心）：隨梯段自動創建，或通過拾取梯段或平臺邊緣創建
欄桿扶手：在創建期間自動生成，或稍后放置
注： 樓梯無法添加到部件中。

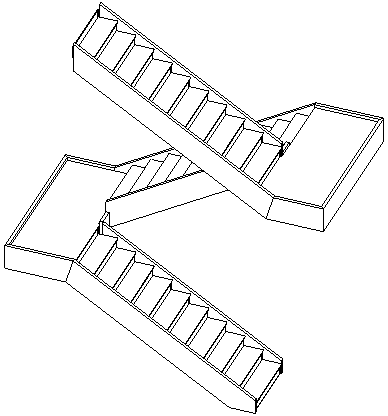

請注意，在下圖中，可以創建一個裝配的構件重疊在一起的樓梯：

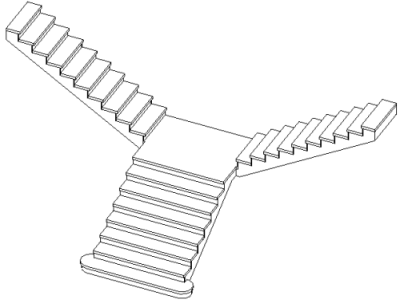

您可以裝配通向同一個平臺的多個梯段，例如 T 形樓梯：
雖然樓梯部件中的構件都是獨立的，但彼此之間也有智能關系，以支持設計意圖。 例如，如果從一個梯段中刪除臺階，則會向連接的梯段添加臺階，以保持整體樓梯高度。
由于樓梯是由各個零件所構建，所以可以分別控制各個零件；可以對這些零件執行以下操作
調度
標記
添加、刪除或替換為不同零件
轉換為草圖以進行自定義編輯
自定義以進行視覺表示
在某些需要自定義解決方案的情況下，可能需要繪制樓梯而不是通過構件進行裝配。請參見繪制樓梯。
