關于模型線
模型線是基于工作平面的圖元，存在于三維空間且在所有視圖中都可見。

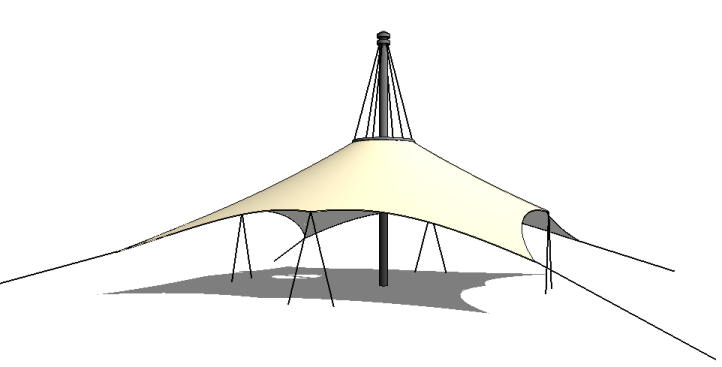

這些模型線可以繪制成直線或曲線，可以單獨繪制、鏈狀繪制或者以矩形、圓形、橢圓形或其他多邊形的形狀進行繪制。 （有關可用的繪制選項的詳細說明，請參見繪制圖元。） 由于模型線存在于三維空間，因此可以使用它們表示幾何圖形（例如，支撐防水布的繩索或纜索）。
與模型線不同，詳圖線僅存在于繪制時所在的視圖中（請參見繪制詳圖線）。可以將模型線轉換為詳圖線，反之亦然。 請參見轉換線類型。
可以在項目環境中繪制模型線，也可以在體量環境中繪制。
放置模型線
使用“模型線”工具將三維直線添加到設計中。
單擊
（模型線）。在哪里？
“建筑”選項卡
“模型”面板 （模型線）“結構”選項卡
“模型”面板 （模型線）“創建”選項卡
“繪制”面板（模型線）單擊“修改 | 放置線”選項卡
“繪制”面板，然后選擇繪制選項或
（拾取線），以便通過在模型中選擇線或墻來創建線。如果要使用其他線樣式（包括線顏色或線寬），而不是“線樣式”面板上顯示的線樣式，請從“線樣式”下拉列表中選擇一個線樣式。
線樣式不適用于在草圖模式下創建的模型線。
在選項欄上，指定適合于正在繪制的模型線類型的下列選項：
目標 操作 在非“放置平面”當前值的平面上繪制模型線 從下拉列表中選擇其他標高或平面。如果沒有列出所需平面，請選擇“拾取”，然后使用“工作平面”對話框指定一個平面。 請參見顯示視圖的工作面板。 繪制多條連接的線段 選擇“鏈”。 從光標位置或從在繪圖區域中選擇的邊緣偏移模型線 為“偏移”輸入一個值。 為圓形或彎曲模型線指定半徑，或者為矩形上的圓角或線鏈之間的圓角連接指定半徑 選擇“半徑”，然后輸入一個值。 有關這些選項的詳細信息，請參見繪制圖元。
在繪圖區域中，繪制模型線，或者單擊現有線或邊緣，具體取決于您正在使用的繪制選項。
提示： 單擊以指定直模型線的起點之后，可以通過為隨該線顯示的臨時尺寸標注鍵入一個值來快速設置線長度。 同樣，可以為圓形或曲線輸入半徑值，為橢圓形輸入兩個半徑值，或者為多邊形輸入從中心到頂點或邊的距離。
與構件一樣，如果模型線被繪制為與圖元平行，它們就可以與鄰近的圖元一同移動。例如，如果繪制一面墻，然后繪制一條與墻平行的線，則在選項欄或在線的屬性中選擇“與鄰近圖元一同移動”選項后，線就可以與墻一同移動。 如果一條弧線與一面弧形墻同心，則二者可以一同移動。 請參見與墻一起移動線和構件。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
