關于平面視圖中的房間
使用平面視圖可以直觀查看房間的外部邊界（周長）。
默認情況下，Revit 使用墻面面層作為外部邊界來計算房間面積。 可以指定墻中心、墻核心層或墻核心層中心作為外部邊界。
如果需要修改房間的邊界，可修改模型圖元的“房間邊界”參數，或者添加房間分隔線。
如果房間有傾斜的墻、天花板或其他表面，可以在剖面視圖中檢查 Revit 是否正在合適高度測量房間周長。 請參見關于房間的計算高度。
提示： 使用房間時，打開平面視圖和剖面視圖，然后將窗口平鋪（“視圖”選項卡
“窗口”面板
“平鋪視圖”）。這樣可以同時顯示房間的周長及其上下邊界。
關于剖面視圖中的房間
使用剖面視圖可以直觀查看房間的上下邊界。

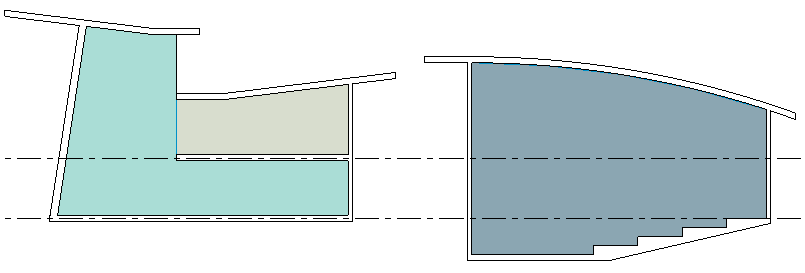

還可以使用剖面視圖檢查有斜墻或其他非典型特征的房間的周長。
在剖面視圖中，房間邊界的圖形顯示隨是否啟用了體積計算而不同。 （請參見啟用房間體積計算。）
提示： 使用房間時，打開平面視圖和剖面視圖，然后將窗口平鋪（“視圖”選項卡
“窗口”面板
“平鋪視圖”）。這樣可以同時顯示房間的周長及其上下邊界。
禁用了體積計算時
禁用了體積計算時，Revit 在剖面視圖中將房間顯示為矩形。 如果房間的任何部分（例如墻、天花板或屋頂）是傾斜的，房間邊界不會遵循這些傾斜邊界。 房間的這種顯示形式并不反映實際的邊界設置和體積計算，而是顯示了房間上下邊界的大致估計位置。

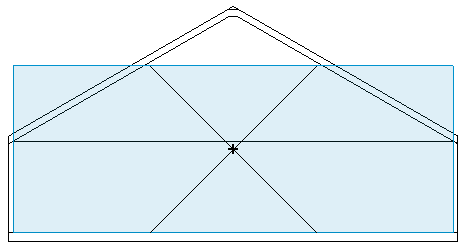

禁用了體積計算時的房間剖面視圖
啟用了體積計算時
啟用了體積計算時，Revit 將顯示計算房間體積所用的實際邊界。這些邊界包括傾斜圖元，例如墻、天花板和屋頂。

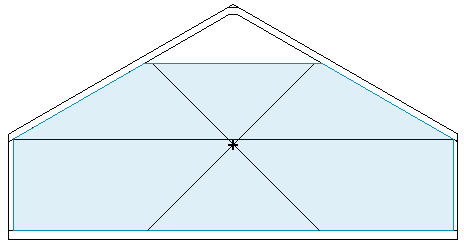

啟用了體積計算時的房間剖面視圖

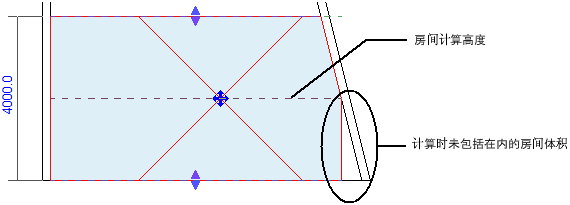

在剖面視圖中，還可以檢查 Revit 是否在其體積計算中排除了房間的某些部分。其原因可能是同時使用斜墻以及為相應標高定義的計算高度，或者其他原因。 請參見關于房間的計算高度和影響房間體積計算的情況。
