問題：如何實現結構墻是填充的，而建筑墻只是兩條線。
解答：通過過濾器區分。

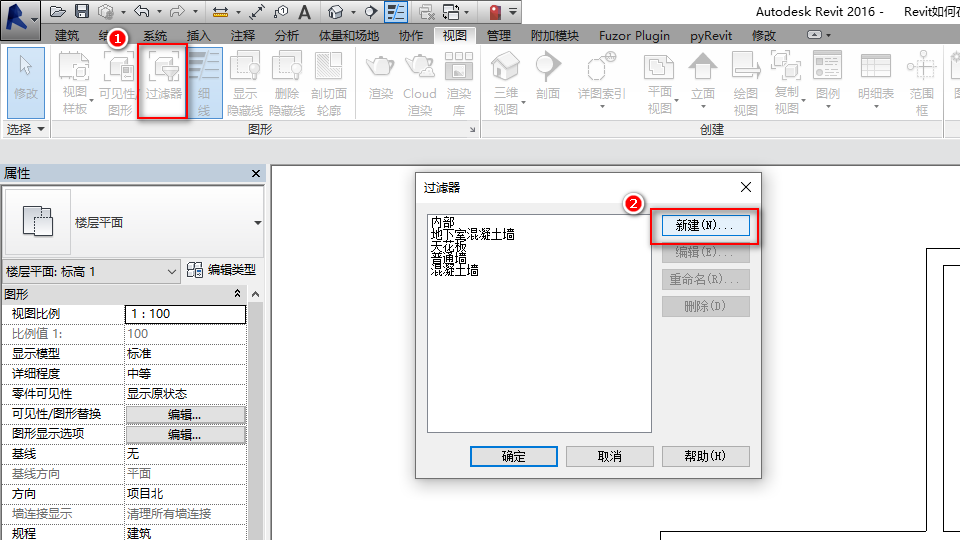

1、通過視圖選項卡中的過濾器命令打開過濾器對話框，點擊新建按鈕新建過濾器。過濾器的名稱一個為“結構墻”，另一個為“建筑墻”。
2、編輯“結構墻”過濾器的過濾條件。為了篩選出結構墻，我們要保證項目中的結構墻有一個參數是唯一的并且是統一的。圖中選擇的參數是“結構用途”，繪制結構墻的時候該參數默認都是“承重”。
3、因此，結構的過濾條件為族類別是墻并且結構用途等于承重的對象。

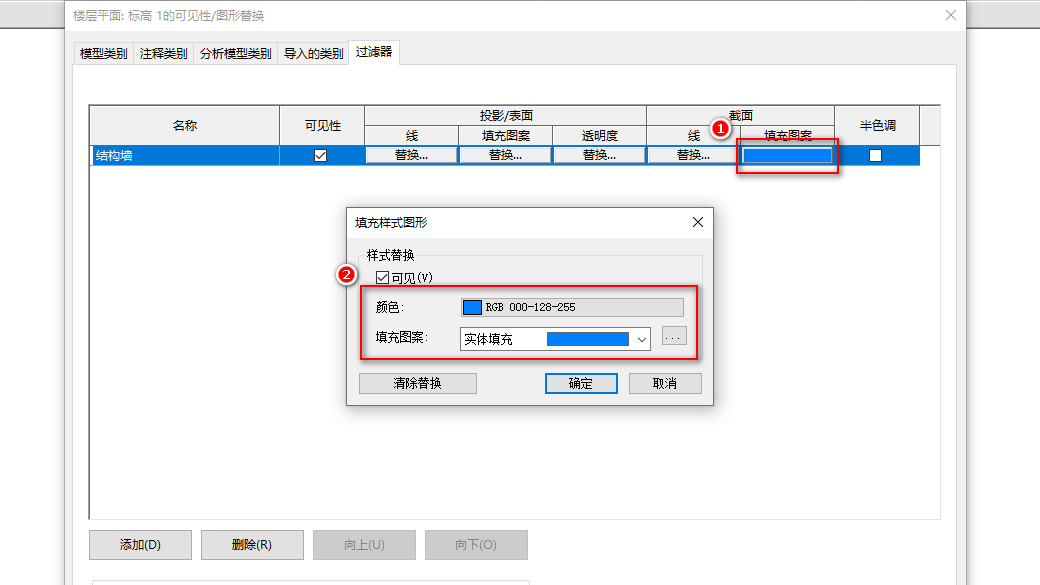

4、在視圖選項卡中找到可見性/圖形命令，切換至過濾器窗口，添加新的過濾器時選擇“結構墻”。為添加的過濾器指定截面的填充圖案，改為某種顏色的實體填充。
5、應用之后就是圖中顯示的效果，結構墻與建筑墻就區分開了。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
