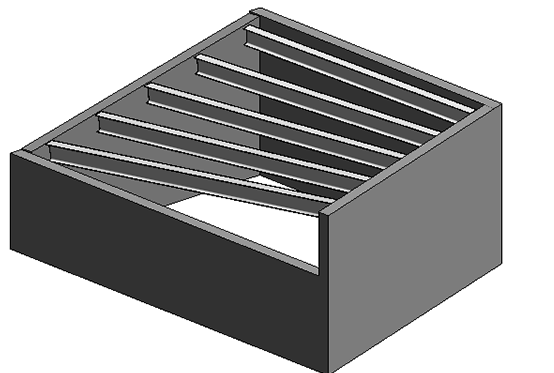

指定梁系統布局屬性：梁數目、對正、梁類型、間距和布局規則。
在“屬性”選項板的“填充圖案”下，為“布局規則”選擇一個值：
固定距離，可指定梁系統內各梁中心線之間的距離。 梁系統中梁的數量根據您的選擇進行計算。
固定數量，可指定梁系統內梁的數量。 這些梁在梁系統內的間距相等且居中。
最大間距，可指定各梁中心線之間的最大距離。 梁系統所需的梁的數量會自動進行計算，且在梁系統中居中。
凈間距，類似于“固定距離”值，但測量的是梁外部之間的間距，而不是中心線之間的間距。 當調整梁系統中具有凈間距布局規則值的單個梁的尺寸時，鄰近的梁將相應移動以保持它們之間的距離。
輸入希望梁系統中包含的線數的值。
只有當選擇了“固定數量”布局規則時，該選項才處于活動狀態。
輸入“固定間距”參數的值（即相鄰梁之間的距離）。
只有當選擇了“固定距離”、“最大間距”或“凈間距”布局規則值時，該選項才處于活動狀態。
選擇“對正類型”。 該值確定了梁系統中第一個梁的放置。 每個后續梁與該點之間相隔固定距離。 只有當選擇了“固定距離”或“凈間距”布局規則值時，該選項才處于活動狀態。
為梁系統中使用的梁指定類型值。
注： 該列表與“類型選擇器”下拉列表中的可用列表相同。 如果梁系統創建工具中未列出您需要的梁，請在梁系統中指定梁類型之前，將該梁載入到項目中。
