通過在兩個結構圖元之間繪制線來創建支撐。 例如，支撐可出現于結構柱和結構梁之間。
可以在平面視圖或框架立面視圖中添加支撐。
在框架立面視圖中添加支撐的步驟
打開框架立面視圖。
如有必要，從 Revit 程序組的“Library”文件夾下的“結構”>“框架”文件夾中載入附加支撐。
單擊“結構”選項卡
“結構”面板
“支撐”。從“屬性”選項板上的“類型選擇器”下拉列表中，選擇適當的支撐。
要在將支撐添加到模型之前編輯支撐的屬性，請單擊“特性”選項板。
在繪圖區域中，高亮顯示要從中開始支撐的捕捉點，例如在結構柱上。 單擊以放置起點。

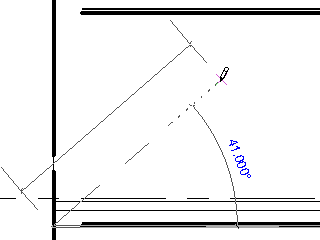

捕捉以開始創建支撐
按對角線方向移動指針以繪制支撐，并將光標靠近另一結構圖元以捕捉到它。 單擊以放置終點。

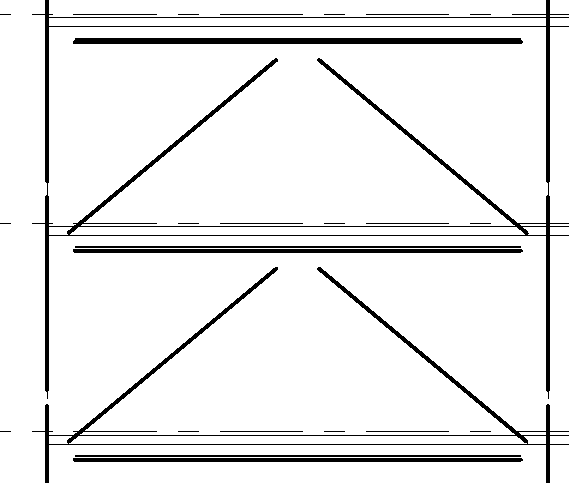

框架立面視圖中的示例支撐
在平面視圖中添加支撐的步驟
打開平面視圖。
單擊“結構”選項卡
“結構”面板 “支撐”。在選項欄上，指定“起點標高”和偏移距離以及“終點標高”和偏移距離。
在項目中單擊支撐的起點和終點。
