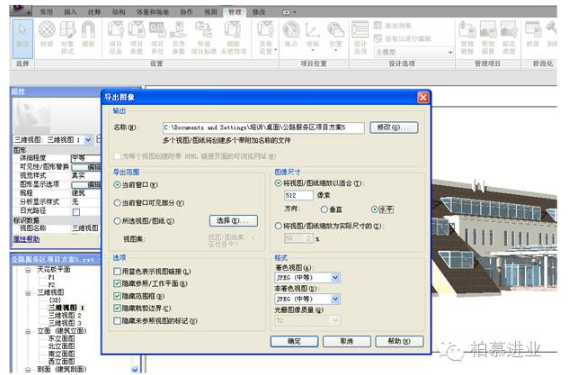

將已經保存到項目中的“渲染視圖”導出成為獨立的圖片，選擇菜單：“文件”——“導出”——“圖像”，對話框(如圖-1)所示：
圖 1
注意：
A、“圖像尺寸”一定選第一項，并將像素值手動調節到渲染視圖的實際像素值(“方向”選項中的“垂直”和“水平”指代的是渲染視圖的長邊和寬邊)。
B、“格式”就是默認選擇，沒有更改的必要，對圖片質量影響不大。

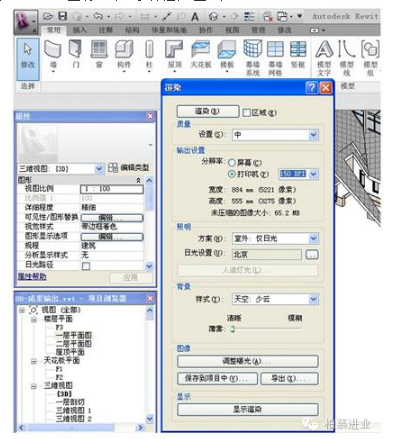

“渲染視圖”設置說明(如圖-2所示)。
圖 2
圖-2(圖片最佳打印精度72dpi-100dpi)

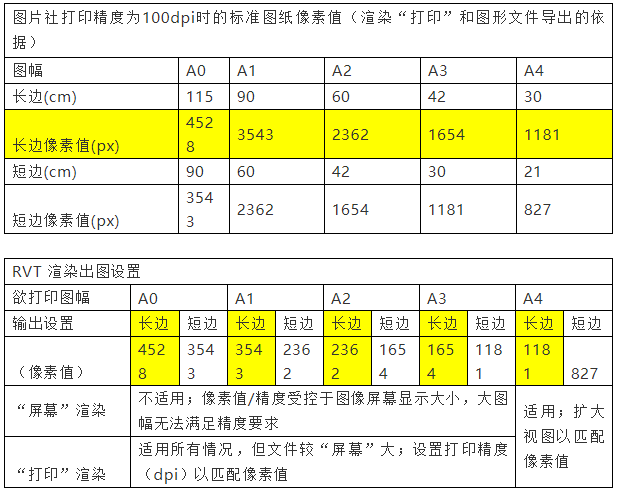

圖片尺寸與像素值的關系：圖片單邊長度/2.54*打印精度
備注：只需參考圖片的一條邊(長邊或短邊)來匹配輸出設置的像素值
