族——新建——打開公制窗-幕墻， 如圖：
2. 打開后如圖：

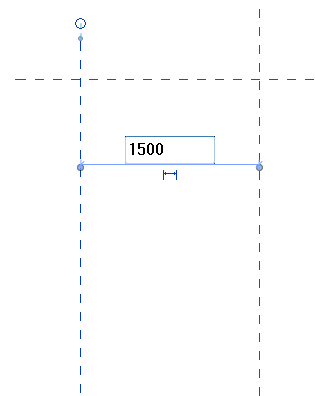

3. 將兩邊的參照平面與中間參照平面的距離改為 1500， 如圖：

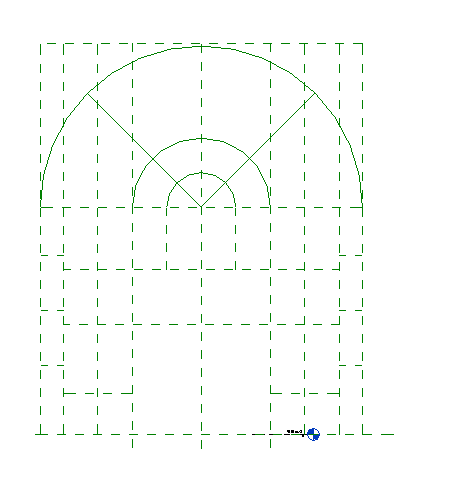

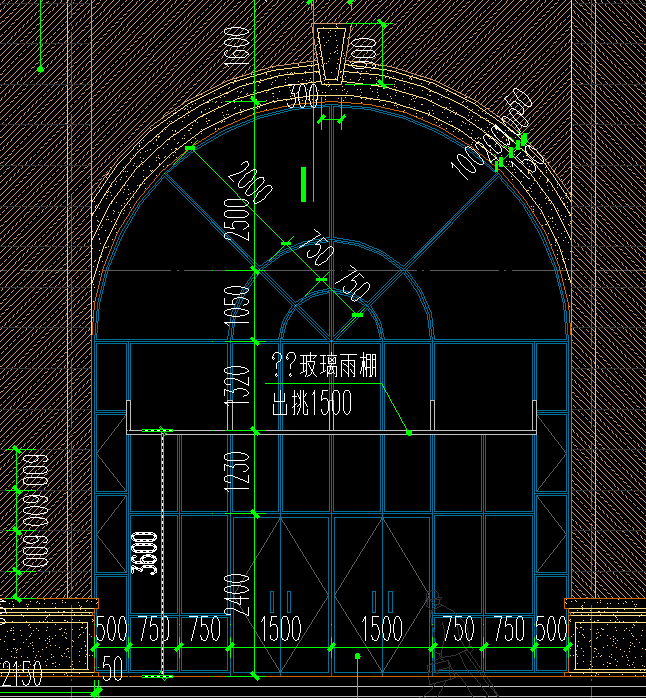

4. 在根據幕墻的形狀用參照平面和模型線畫出如圖樣子：

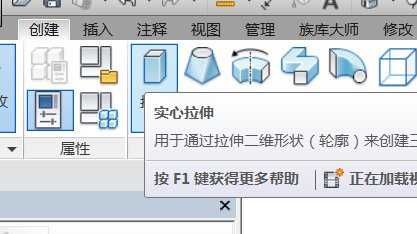

5. 點擊： 創建——拉伸， 如圖：

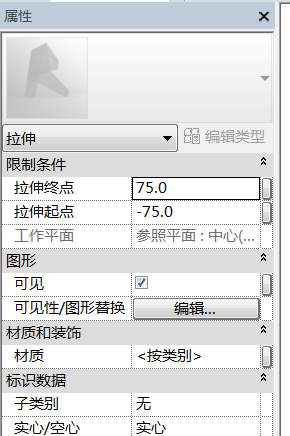

6. 由于豎挺的后度是 150mm， 所以將屬性欄中的限制條件改為 75 和-75， 如圖：

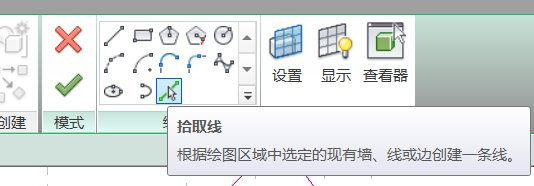

7. 點擊拾取線的方式， 如圖：

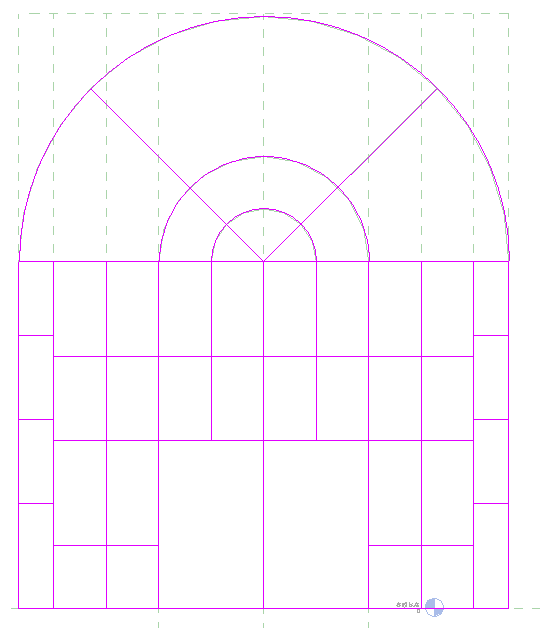

8. 畫出以下形狀。 如圖：
9. 豎挺的寬度是 60， 所以左右偏移 30， 如圖：
10. 刪除偏移之前那條線， 并剪切， 得到閉合的線， 如圖：

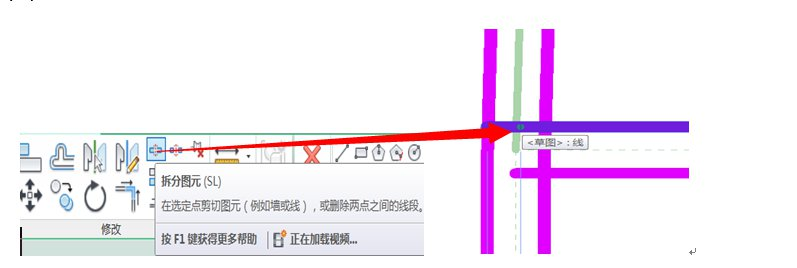

(1) 拆分圖元
(2) 修剪
(3) 最后， 如圖;
11. 打 開 三 維 視 圖 ， 如 圖
幕墻組創建完成
12. 保存
