一般情況下，我們在使用放樣命令時，在繪制路徑的過程中會發現路徑只能在平面上進行繪制。然而，實際項目在建族時，有時候需要在三維視圖中進行放樣，當我們需要在不同平面繪制放樣路徑的時候，我們該怎么操作呢？

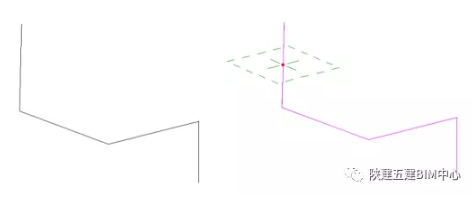

首先在三維視圖中創建好放樣路徑。
接著，根據實際需求創建合適的輪廓樣式，通過拾取路徑方式進行放樣。

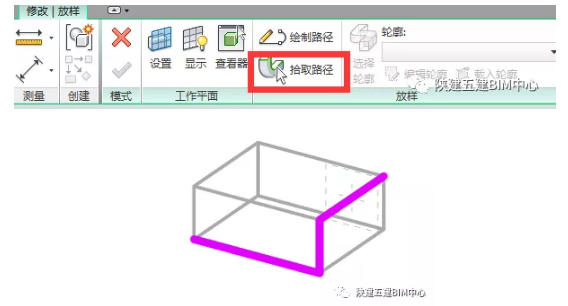

通常情況下，在三維視圖中進行放樣之前，我們會提前繪制好放樣路徑，既可以用模型線，也可以用模型形體，繪制好放樣路徑后，就可以在三維視圖中，對放樣路徑直接拾取，這樣就完成在三維狀態下的放樣工作了。
所謂放樣就是將一個二維形體對象作為沿某個路徑的剖面，而形成復雜的三維對象。今天我們就來分享一下在Revit中放樣的小技巧。
一、在一個斜面上進行放樣
一般情況下我們繪制放樣路徑的時候總是平行于工作平面的，那我們怎樣在一個斜面上進行路徑繪制呢？
方法一：拾取斜面

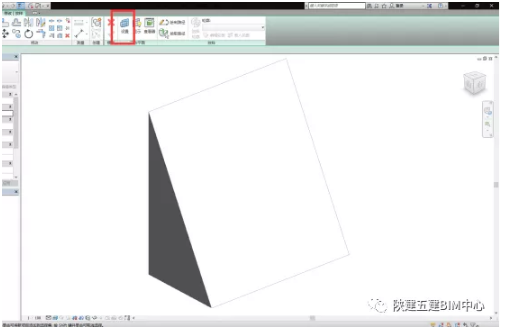

（1）使用放樣命令，在繪制路徑之前單擊選項欄中的“設置工作平面”按鈕。
（2）在彈出的對話框中選擇“拾取一個平面”并選擇斜面，這個時候我們就可以在斜面上繪制路徑并進行放樣了。
方法二：拾取參照平面

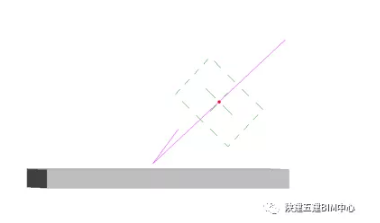

（1）在與斜面垂直的面上繪制參照平面。
（2）選擇放樣命令，同樣的單擊“設置工作平面”按鈕，拾取該參照平面并繪制路徑。
二.在三維空間進行放樣
在繪制路徑的時候一般只能在一個平面中繪制，那我們怎樣才能在不同平面進行路徑繪制呢。
方法一：拾取三維邊

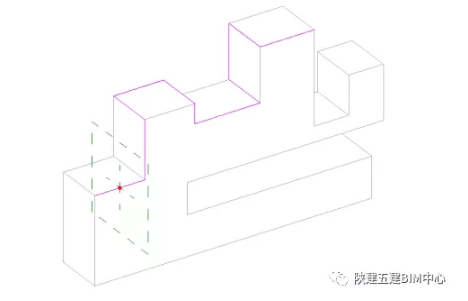

（1）首先創建一個幾何體，轉到三維視圖，選擇放樣命令，單擊拾取三維邊進行路徑繪制。
也可以根據需要創建合適的形狀進行拾取。
（2）可以先繪制模型線，然后再用拾取模型線的方法進行路徑繪制。
方法二：放樣融合
（1）選擇放樣融合命令，繪制路徑。

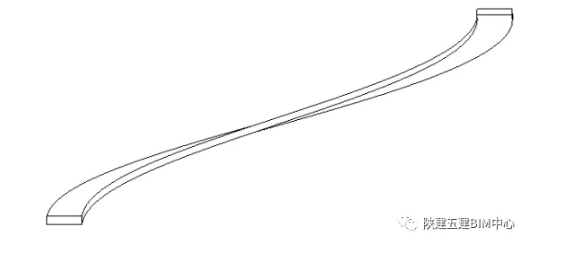

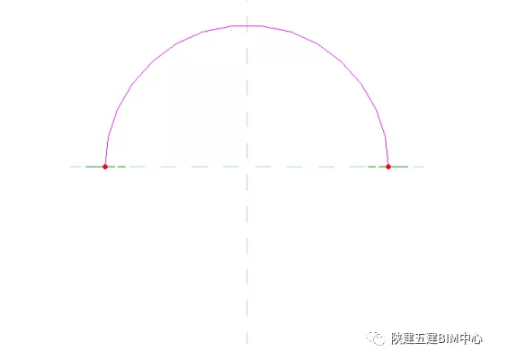

（2）編輯輪廓，并且使輪廓1,2不在同一高度，生成模型。
