（一）當選擇“鏈”選項時，Revit將提供上一根梁的端點作為下一根梁的起點。要使用“鏈”選項繪制梁，請執行下列操作：
（1）單擊“結構”選項卡“結構”面板“梁”。
（2）在選項欄上單擊“鏈”。
（3）將第一根梁放置在鏈中。

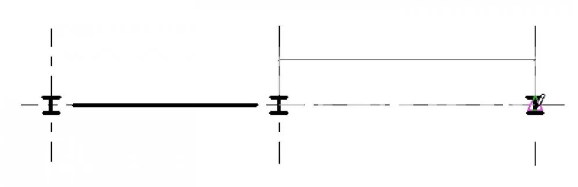

（4）通過單擊梁的端點來放置每一根附加梁。
由于彎曲梁的幾何圖形可以彎曲，因此在平面和立面兩種視圖中都可以繪制彎曲梁。
要繪制彎曲梁，請執行下列操作：
（1）單擊“結構”選項卡“結構”面板“梁”。
（2）單擊“修改|放置梁”選項卡“繪制”面板，并選擇一個曲線工具，在繪圖區域中放置必要的點，以便完成曲線選擇。

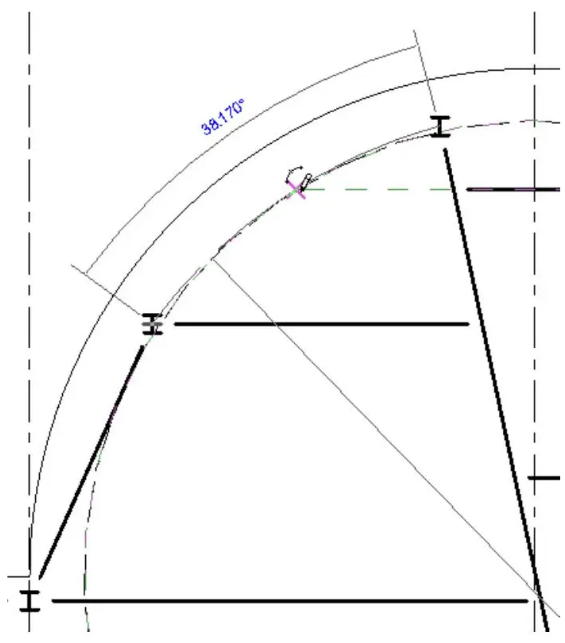

樣例
彎曲梁有分析模型，可以是平滑或分段模型。如果分析模型是分段的，可以調整段的數目和位置。有關詳細信息，請參見分段分析模型。

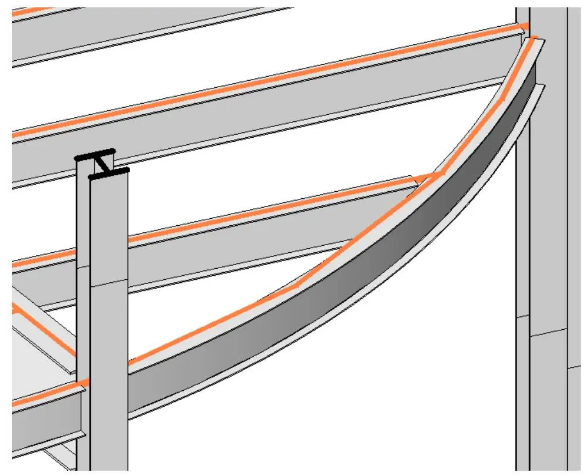

平滑分析模型：
分段分析模型：
如果項目包含需要為其添加梁的復雜斜構件，則可以使用下列步驟將梁匹配到不平坦的柱、屋頂、結構樓板或墻。
（二）調整斜梁
（1）選擇梁，該梁連接到位于不同高度的兩個結構構件或已變形模型對象。
（2）在“屬性”選項板中：
在“限制條件”下，輸入一個值作為梁的“起點標高偏移”。輸入一個值作為梁的“終點標高偏移”。單擊“應用”。
（3）確認您已經輸入了正確的偏移值。
斜梁建模的示例
注意：已經調整偏移值的梁會獨立于當前工作平面，或者不受當前工作平面約束。同樣，任何附著到斜梁的結構圖元也將不受約束。使用“修改|結構框架”選項卡的“工作平面”面板上的“編輯工作平面”或“拾取新的工作平面”按鈕，可以將自由圖元附著到另一個工作平面。使用“三維捕捉”選項，通過捕捉任何視圖中的其他結構圖元，可以創建新梁。這表示您可以在當前工作平面之外繪制梁和支撐。例如，在啟用了三維捕捉之后，不論高程如何，屋頂梁都將捕捉到柱的頂部。
（三）在創建斜梁系統時，三維捕捉也很有用。
（1）單擊“結構”選項卡“結構”面板“梁”。
（2）在選項欄上，選擇“三維捕捉”。
（3）單擊任何結構圖元以指定梁的起點。
注意啟用三維捕捉后，不論端點平面如何，您都可以準確地選擇任何結構圖元的端點。
（4）單擊其他結構圖元以指定梁的端點。
