若要放置構件，請選擇一項服務和一個組。

使用“MEP 預制構件”選項板（也稱構件瀏覽器）選擇一項服務和一個組，然后選擇要放置在繪圖區域中的預制構件。 如果選項板沒有列出構件，請單擊“設置”以打開“預制設置”對話框，然后將內容載入到“MEP 預制構件”選項板中。

1. 顯示“MEP 預制零件”選項板。 默認情況下，在 Revit 中創建新模型時，會顯示 MEP 預制構件選項板。 使用以下任意方法來切換其顯示狀態：

   注： 如果提示指定預制部件，請使用“預制設置”對話框指定預制部件和載入服務。

• 依次單擊“系統”選項卡 “預制”面板 （預制構件）

• 在繪圖區域中單擊鼠標右鍵，然后依次單擊“瀏覽器”“MEP 預制構件”

• 依次單擊“視圖”選項卡 “窗口”面板 “用戶界面”下拉列表 “MEP 預制構件”

• 鍵入鍵盤快捷鍵 PB

2. 在“MEP 預制構件”選項板中，從下拉列表選擇一項服務和一個組。

3. 單擊構件按鈕。

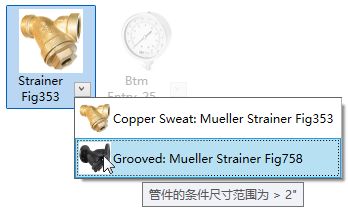

• 某些構件按鈕帶有箭頭，可以讓您從列表中選擇可用的構件。每個構件的工具提示顯示構件使用的條件。



  如果單擊箭頭，下拉列表將顯示基于尺寸的其他構件。 此下拉列表由服務定義中的條件控制，類似于布管系統配置。 例如，彎頭可使用達到特定尺寸的壓制彎頭和超過此尺寸的分段彎頭。將光標放置在列表中的構件上時，工具提示將顯示基于此構件條件的尺寸范圍。

• 在“MEP Fabrication 構件”選項板中某些構件按鈕顯示為灰色。



  這表示預制構件當前在項目內容 (ITM)（位于 Revit 中）內不受支持。當前，軟風管、結構桿件、風口和機械設備的預制構件不受支持。可以使用該類別的標準放置工具，用基于 Revit 族 (RFA) 的構件代替這些構件。

• 為指定一個尺寸，某些構件（例如購買的風管和管道管件）在“屬性”選項板中具有“產品條目”字段。 “產品條目”列表是選定構件的可用尺寸目錄。 放置產品列表構件時，在“屬性”選項板的“限制條件”下，為“產品條目”選擇尺寸。 使用“編輯構件”按鈕修改通用構件或模板構件的尺寸標注。放置常規構件時，在“屬性”選項板的“主端點”下，為“干管主寬度”和“干管主深度”輸入尺寸。 在“尺寸標注”下，指定“長度選項”和“長度”。 各目錄構件均具有一個固定尺寸。

• 其他預制構件（如矩形管網）具有靈活的參數。 最常用參數顯示在“屬性”選項板上。

  注： 放置常規風管時，必須指定構件材質。 在“屬性”選項板的“機械”下，指定構件材質。

4. （可選）若要添加隔熱層或內襯至風管或管道，請在“屬性”選項板的“機械”下單擊下拉列表設定隔熱層規格。

5. 將光標放置在繪圖區域中以確定構件的位置，然后單擊以放置該構件。



   放置常規構件時，每個構件會根據其連接的構件自動調整大小。

   提示： 若要創建踢面，請按住 Ctrl 鍵并按空格鍵。創建踢面時，必須將構件本身放置在可用空間中。

6. 繼續從“MEP 預制構件”選項板選擇并放置構件。

   提示： 使用“顯示服務”工具，以便在放置其他構件時快速選擇服務和組。

7. （可選）為當前未連接的連接件顯示斷開標記。 單擊“分析”選項卡“檢查系統”面板（顯示斷開），然后選擇以下一項或多項內容：

• 風管

• 管道

• 電纜橋架和線管

• 電氣

• 預制支架
