Revit多平面鋼筋你會創建嗎？

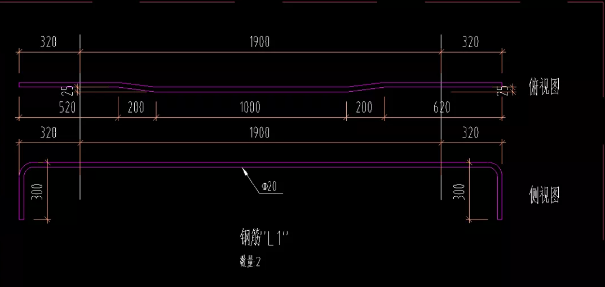

小編近日在做某裝配式項目預制外墻節點深化時，被一根鋼筋難住了，各位請看這根L1的鋼筋，它同時在兩平面上有彎折情況。
這種情況讓小編百思不得其解，最后用繪制鋼筋命令中的多平面解決了問題。下面我就帶大家一塊來看一下這根同時在兩平面上有彎折情況的鋼筋我們怎么在Revit中創建。
1.首先我們先將放置鋼筋的主體創建好。注意必須是結構構件如：結構墻，結構梁等。假如是用常規模型創建的主體，需勾選“可將鋼筋附著到主體”。

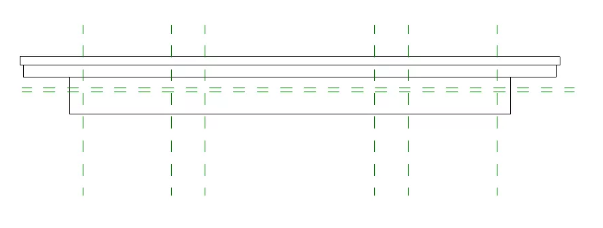

2.利用參照平面將鋼筋發生彎折的位置以及起始點定好位如下圖：

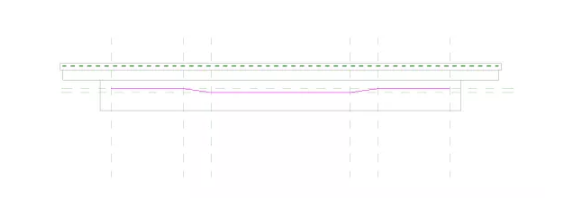

3.點擊“結構”選項卡“鋼筋”面板（鋼筋）（繪制鋼筋）。在提示下，選擇需要放置鋼筋的主體圖元。使用繪制工具繪制鋼筋形狀。如下圖：

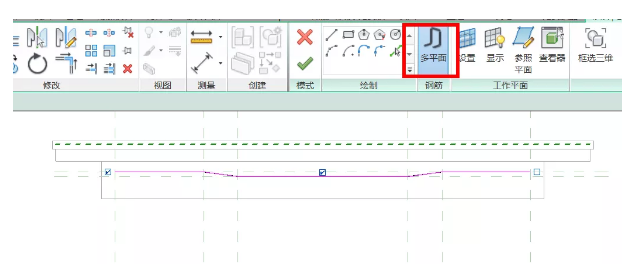

4.單擊“修改|創建鋼筋草圖”選項卡“鋼筋”面板（多平面）。在三維視圖中查看效果最佳。

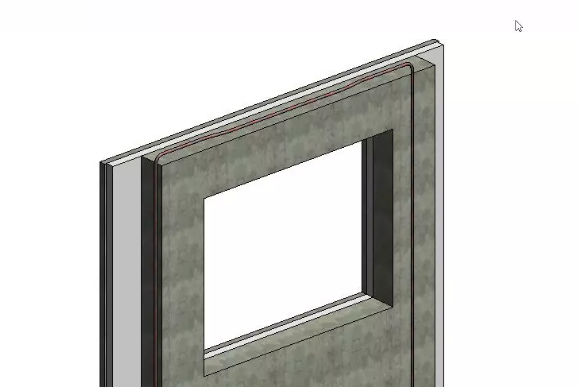

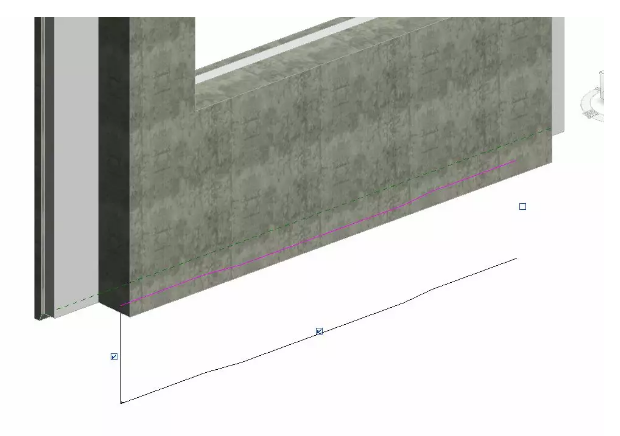

5.我們切換到三維視圖中將底部的對勾取消掉，勾選上兩側的對勾。點擊完成。調整一下鋼筋的規格信息以及顯示方式。如下圖：
6.切換到立面圖或者剖面圖中調整一下鋼筋的位置以及彎鉤的長度。選中鋼筋之后拖動操縱柄即可調整彎鉤的長度。

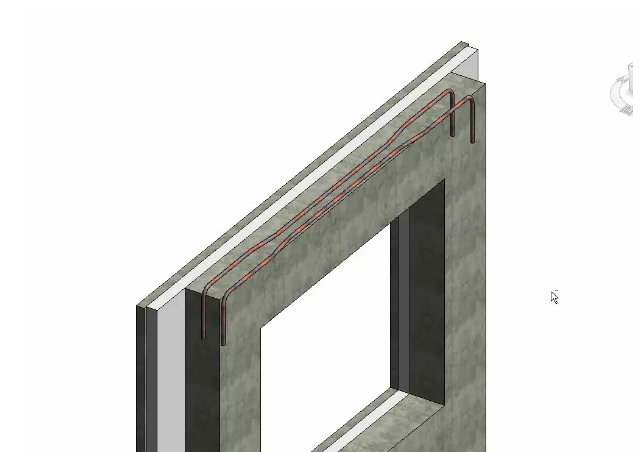

7.根據圖紙信息我們復制出另外一根，最終效果如下圖：
就這樣，Revit多平面鋼筋就創建完成了。通過我們詳細的講解，你有沒有收獲到滿滿的知識呢？
