    1、問題描述

    利用revit軟件設計橋梁模型，首先要訂制各種構件的族，即構件的模板，為參數化建模做準備。

    以T型梁為例，目標設計如下截面的T形梁構件族。

    定制參數為：

        上翼緣寬度，B

        下翼緣寬度，Bw

        梁高，H

        上翼緣厚度，Hf

        梁跨度，L

    2、技術背景

    采用AutodeskRevit軟件，2014版本。

        .rfa，族文件；

        .rft，族樣板；

    Revit的族基本分為：

        系統族

        外部族

        內建族

    此處構建的是外部族，可以獨立保存，導入項目文件。

    3、解決方案

    該問題的基本解決思路為：

        根據Revit的結構族樣板，創建T形梁的族文件；

        設計截面，繪制典型T形梁的幾何模型；

        將幾何模型的尺寸參數化，便于修改；

        保存族，載入項目一文件。

    4、實施案例

    4.1新建族

    新建【族】；

    選擇梁的族模板；

    打開后看到默認矩形梁的幾何模型；

    4.2T形梁幾何建模

    梁一般在平面布置，故在立面設計T型梁的截面形式；

    刪除原幾何模型，新建必要的參考線；

    設置參考平面-【左平面】

    繪制模型線；

    在模型線的基礎上，創建拉伸；

    設定相對參考平面的拉伸值；

    完成拉伸；

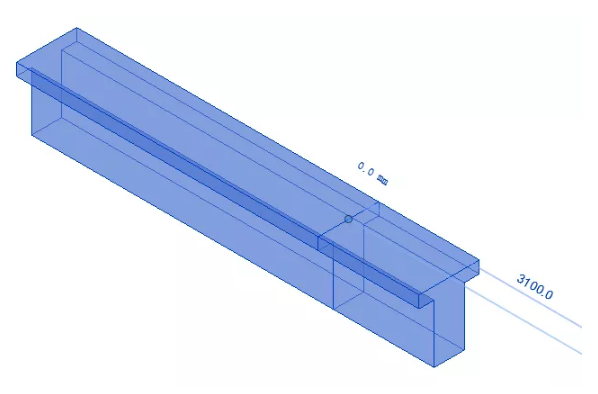

    幾何模型效果；

    要點：

        注意梁的空間位置，在左立面繪制典型截面；

        模型的拉伸；

    4.3參數化訂制

    添加尺寸標注；

    尺寸標注參數化；

    【添加參數】

    參數化效果；

    保存族；

    要點：

    添加重要的尺寸參數；

    4.4項目導入T型梁

    新建【項目】；

    載入自定義族；

    【項目瀏覽器】-【族】-【T型梁2】

    【右鍵】-【創建實例】；

    4.5參數化修改

    【編輯類型】

    修改：L=4000；

    修改：Hf=300；

    修改：B/2=500；
