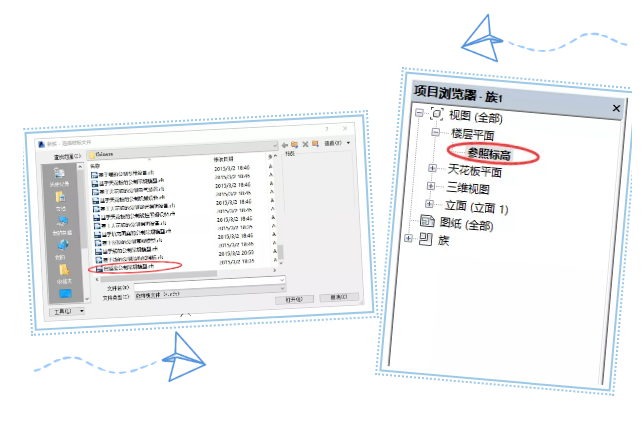

1、新建--族--自適應公制常規模型--項目瀏覽器：參照標高。

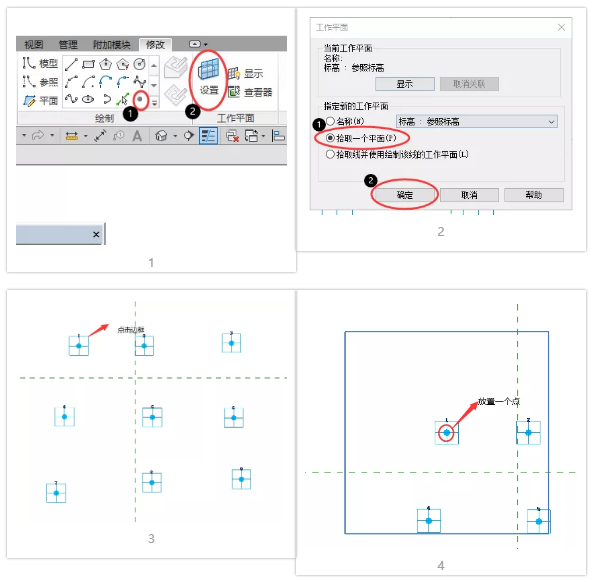

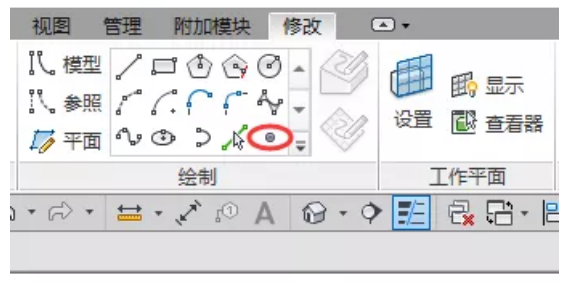

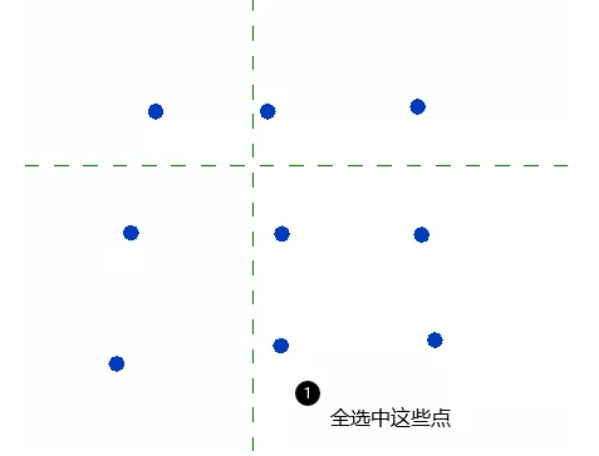

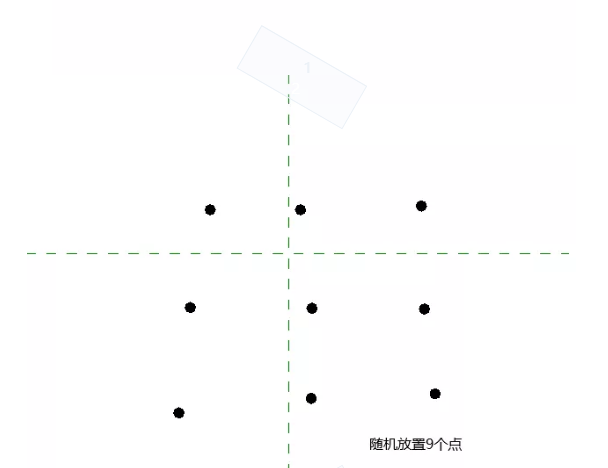

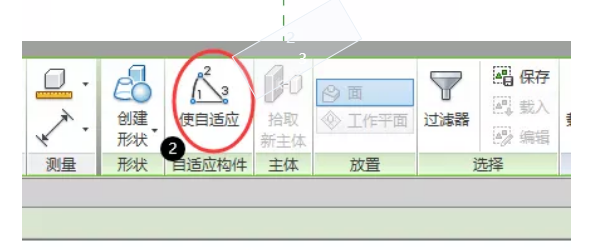

2、點圖元：隨機放9個點--全選中這些點--使自適應。

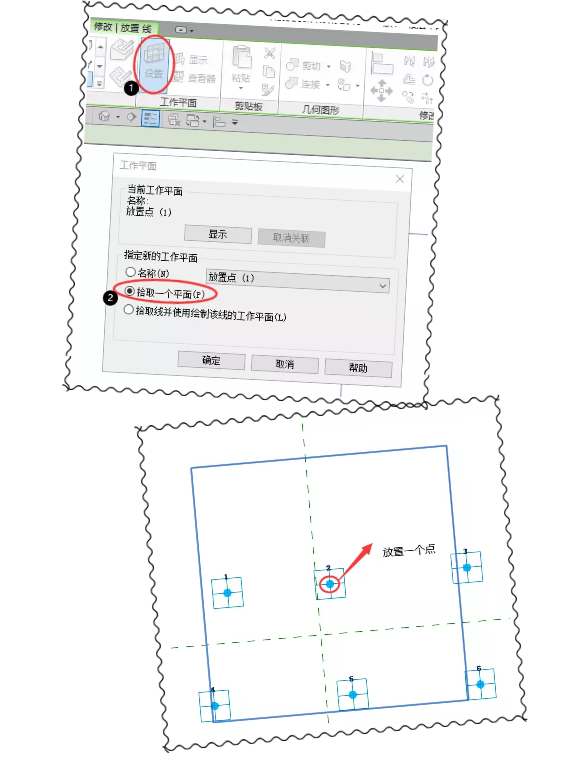

3、點圖元--設置【拾取一個平面】。
4、設置--拾取平面（重復，直至把剩下的點弄完）。

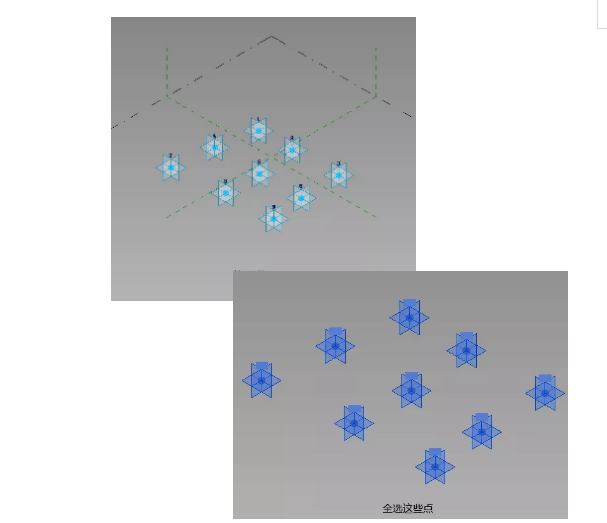

5、轉到三維--全選這些點。

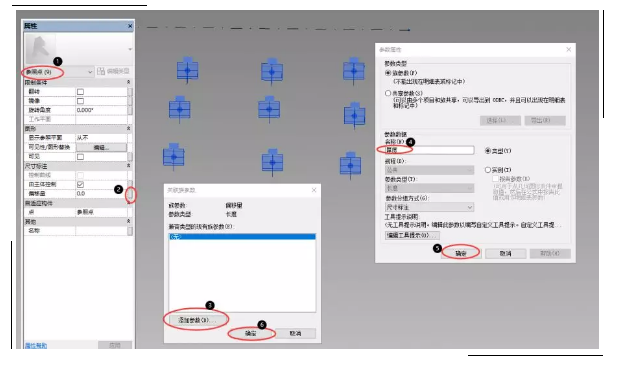

6、屬性：參照點--偏移量--添加參數--名稱（厚度）。

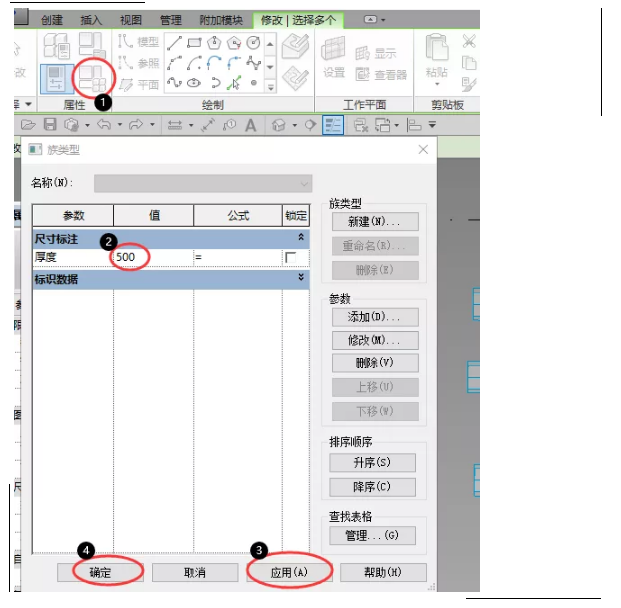

7、族屬性--厚度：500。

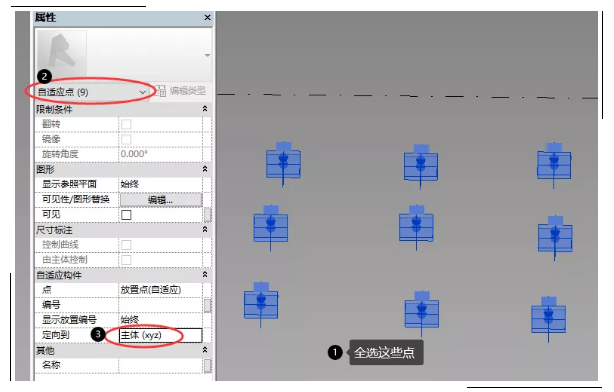

8、全選這些點--屬性：自適應點（9）--定向到（主體）。

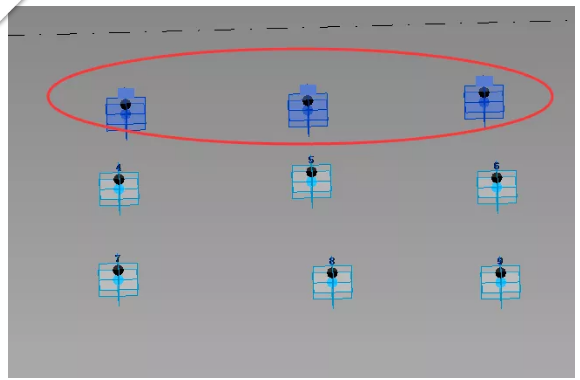

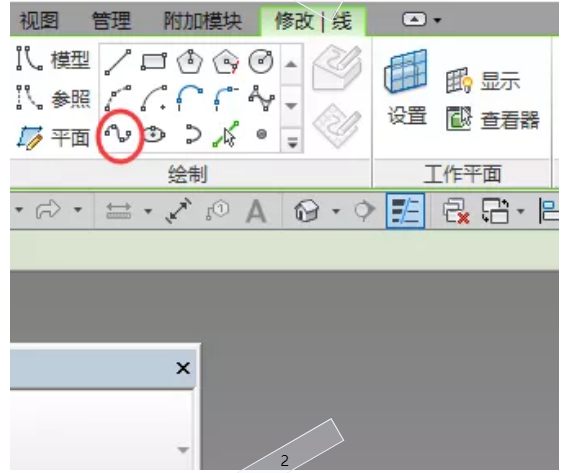

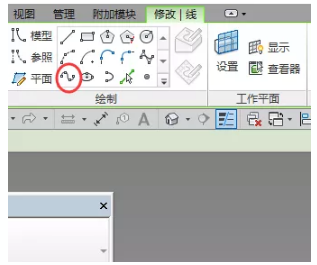

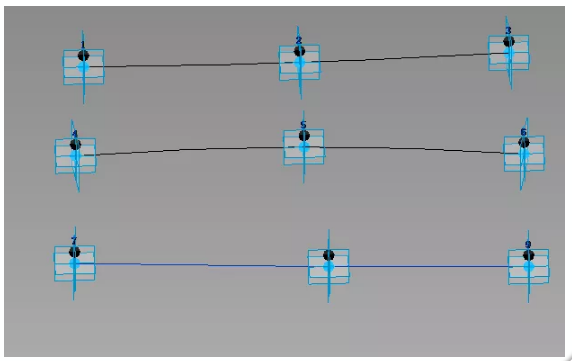

9、選中1、2、3這三點--樣條曲線（重復，直至把剩下的連接完）注意一定要按順序！！

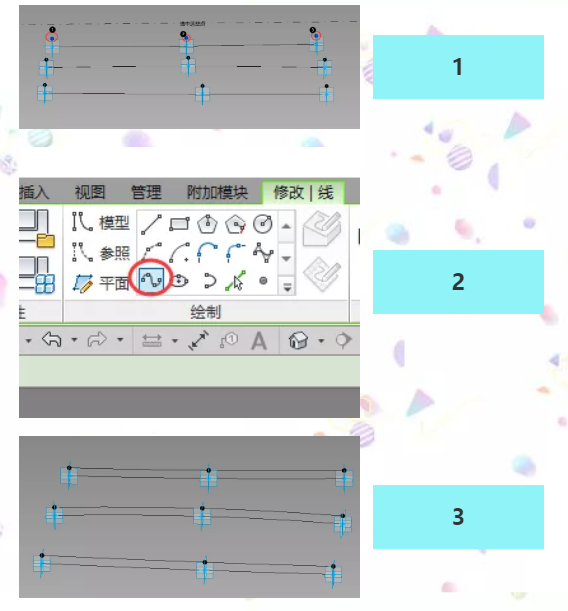

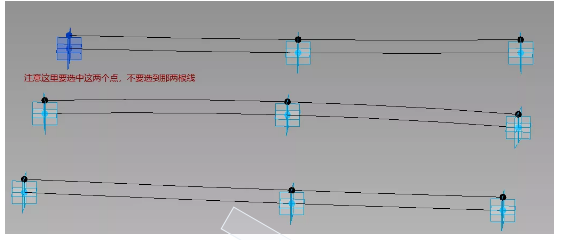

10、每處有兩個點，選中上面那個點（注意要按順序選取）--點擊樣曲線。（重復，直至把剩下的弄完）
11、分別選中編號為1、3、4、6、7、9處的點，每處有兩個點，每選完一處就點擊一下樣曲線。（注意要兩個點都選中，這樣才能使兩點相連。）

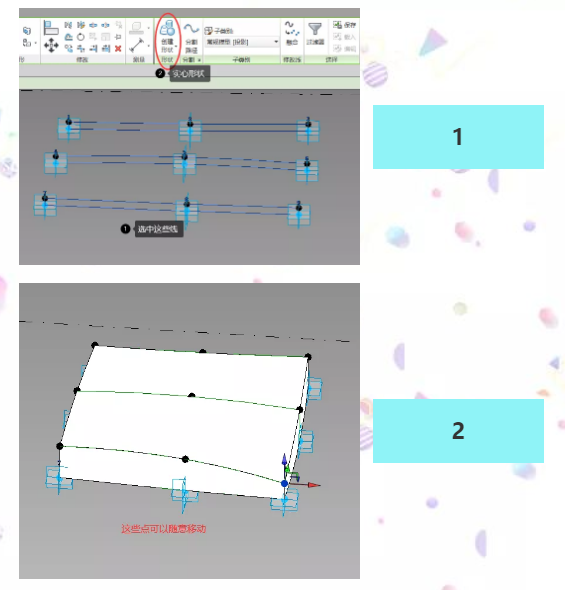

12、選中這些線--創建形狀：實心形狀。

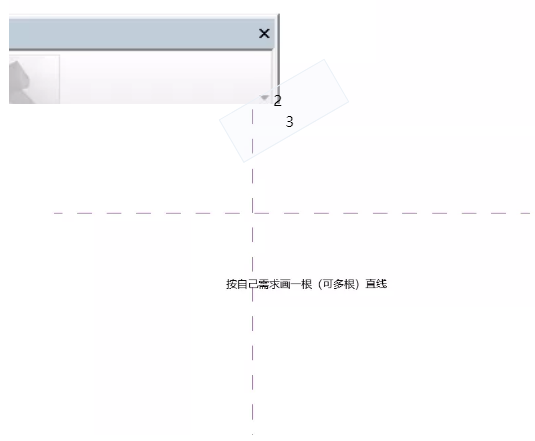

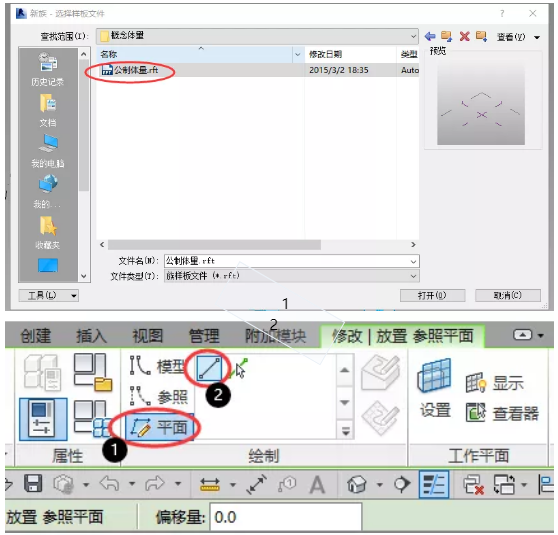

13、新建--族--公制體量--項目瀏覽器：立面（東）--平面--直線。

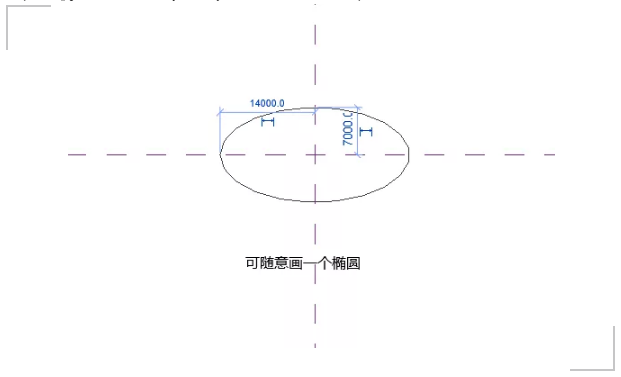

14、項目瀏覽器：樓層平面（標高1）--橢圓：長半軸14000、短半軸7000--轉到三維。

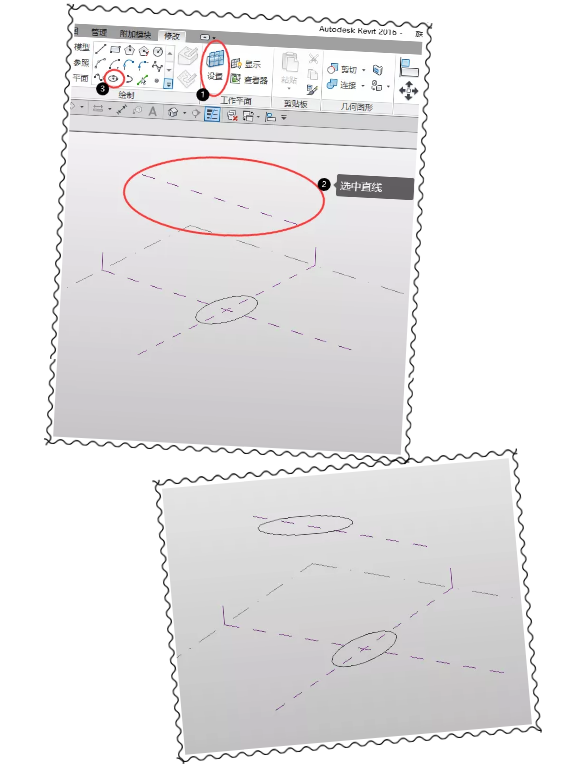

15、設置--選中直線--橢圓。（在直線上隨便畫一個橢圓）

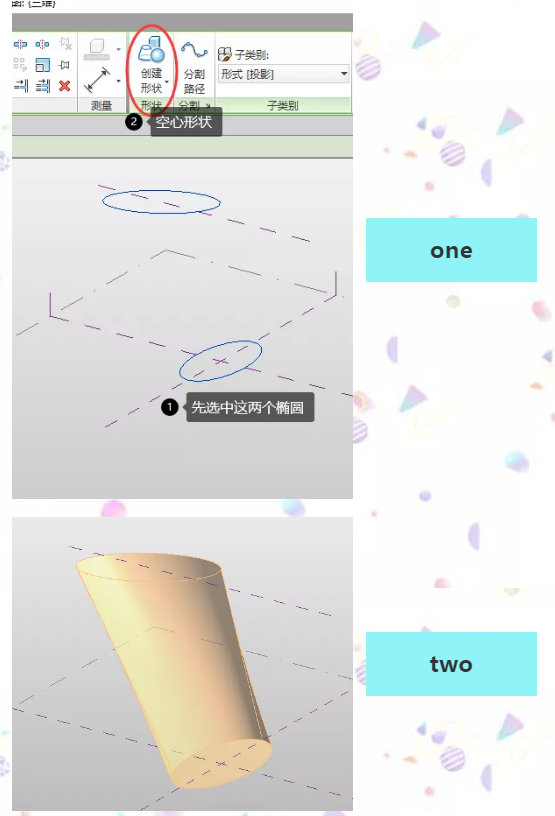

16、選中這兩個橢圓--創建形狀：空心形狀。

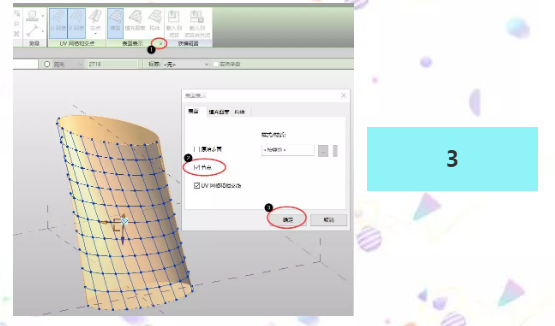

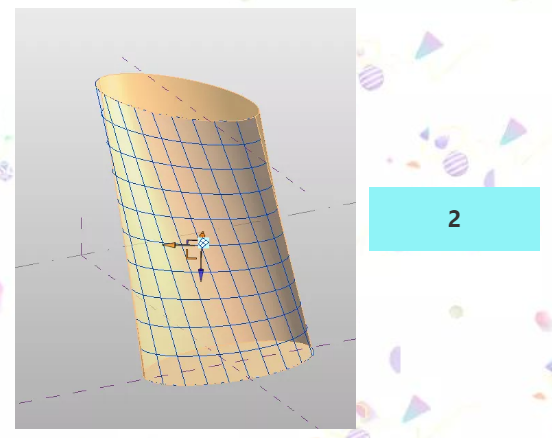

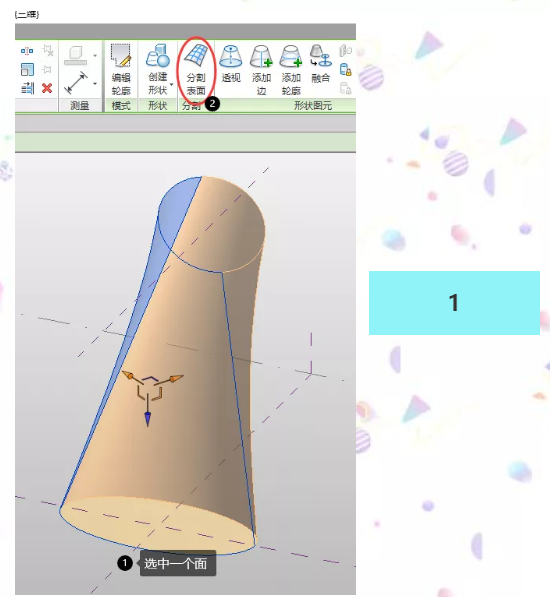

17、選中一個面--分割表面-表面表示：節點。

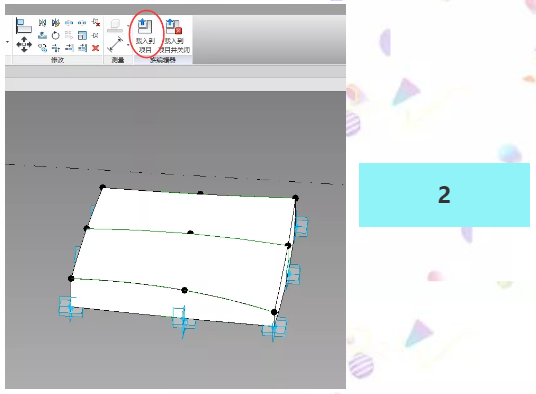

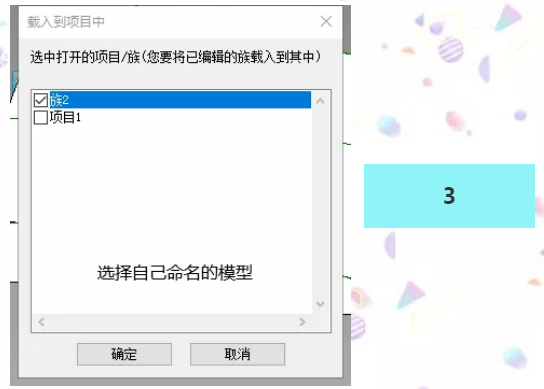

18、切換窗口--載入項目。

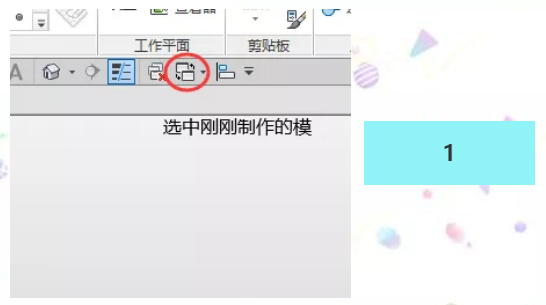

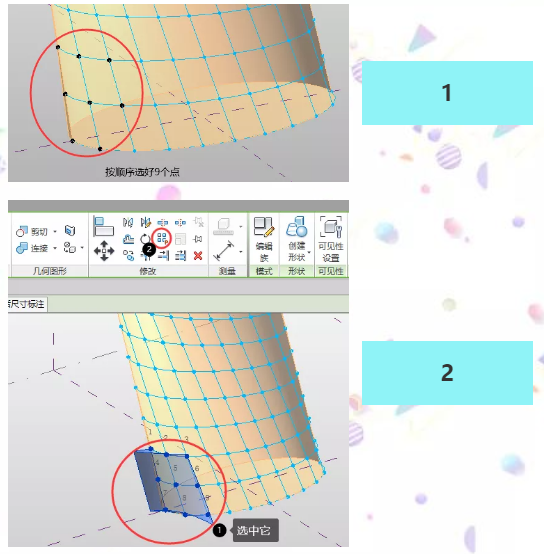

19、載入后隨意選9個點，但要按順序--選中載入的圖形--重復。

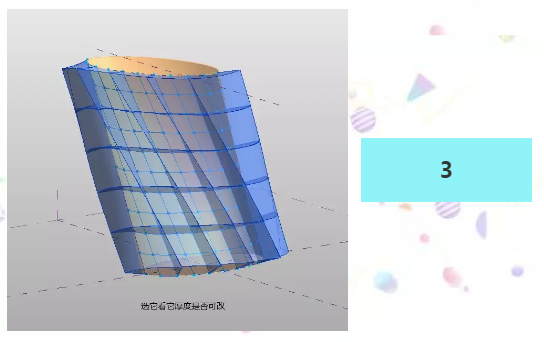

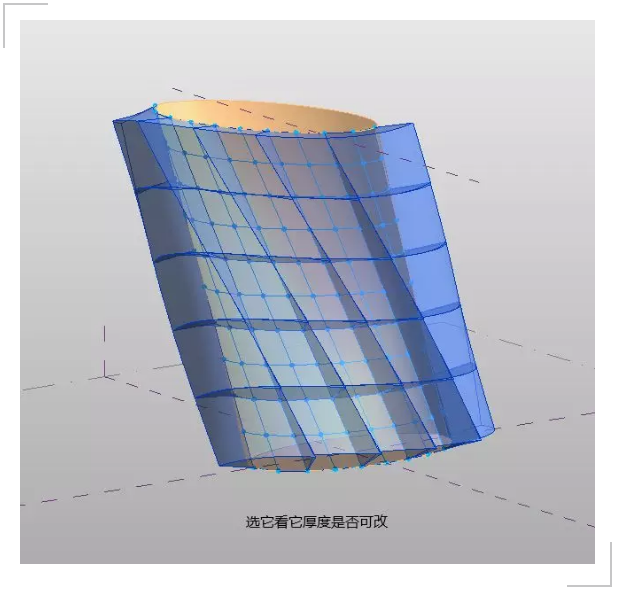

20、最后檢查是否能改變厚度，如果可以就制作成功。
