    我們可以為地形表面添加建筑地坪，然后修改地坪的結構和深度。

    通過在地形表面繪制閉合環，可以添加建筑地坪。在繪制地坪后，可以指定一個值來控制其距標高的高度偏移，還可以指定其他屬性。可通過在建筑地坪的周長之內繪制閉合環來定義地坪中的洞口，還可以為該建筑地坪定義坡度。

    只能為地形表面添加建筑地坪。建議您在場地平面內創建建筑地坪。但是，在樓層平面視圖中，您可以將建筑地坪添加到地形表面中。如果視圖范圍或建筑地坪偏移都沒有經過相應的調整，則樓層平面視圖中的地坪是不會立即可見的。例如，假如您在樓層平面視圖中高程為10米處繪制一個地形表面。然后，在相對此表面偏移-20米的表面上繪制一個建筑地坪。如果平面視圖的視圖深度不夠低，將看不到地坪。

    添加建筑地坪

    通過在地形表面繪制閉合環添加建筑地坪。

    1.打開一個場地平面視圖。

    2.單擊“體量和場地”選項卡“場地建模”面板（建筑地坪）。

    3.使用繪制工具繪制閉合環形式的建筑地坪。

    4.在“屬性”選項板中，根據需要設置“相對標高”和其他建筑地坪屬性。

    提示：要在樓層平面視圖中看見建筑地坪，請將建筑地坪偏移設置為比標高1更高的值或調整視圖范圍。

    示例

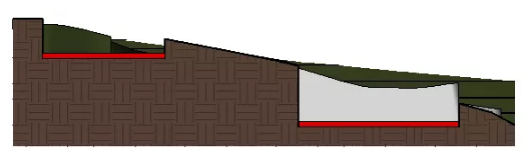

    下面的剖面視圖顯示了建筑地坪相對于表面的偏移。

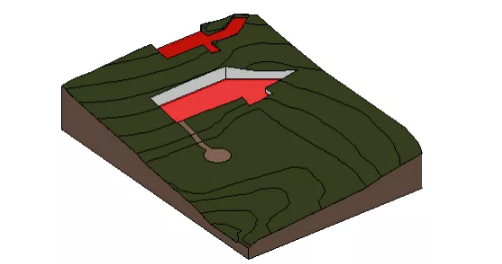

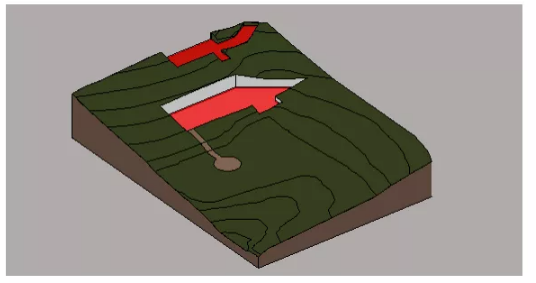

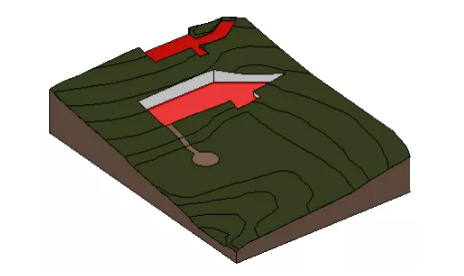

    下圖顯示了平整地形表面上建筑地坪的三維視圖。

    修改建筑地坪

    編輯建筑地坪邊界并為該建筑地坪定義坡度（如果需要）。

    1.打開包含建筑地坪的場地平面。

    2.選擇建筑地坪。

    注：使用Tab鍵循環切換選擇選項。選擇選項顯示在狀態欄的左側部分。

    3.單擊“修改|建筑地坪”選項卡 →“模式”面板 →（編輯邊界）。

    4.單擊“修改|建筑地坪” →“編輯邊界”選項卡 →“繪制”面板 →（邊界線），然后使用草繪工具進行必要的修改。

    5.要使建筑地坪傾斜，請使用坡度箭頭。

    6.單擊（完成編輯模式）。

    修改建筑地坪的結構

    通過將函數指定給部件中的每個層來修改建筑地坪的結構。

    1.打開包含建筑地坪的場地平面。

    2.選擇建筑地坪。注：使用Tab鍵循環切換選擇選項。選擇選項顯示在狀態欄的左側部分。

    3.單擊“修改|建筑地坪”選項卡“屬性”面板（類型屬性）。

    4.在“類型屬性”對話框中，單擊與“結構”對應的“編輯”。

    5.在“編輯部件”對話框中，設置各層的功能。每一層都必須具有指定的功能，這樣一來，Revit便可以準確地進行層匹配。各層可被指定下列功能：

        a.結構。用于支撐建筑地坪的其余部分的層。

        b.襯底。作為其他材質基礎的材質。

        c.保溫層/空氣層。提供隔熱層并阻止空氣流通的層

        d.面層1。裝飾層（例如，建筑地坪的頂部表面）。

        e.面層2。裝飾層（例如，建筑地坪的底部表面）。

        f.薄膜層。防止水蒸氣滲透的零厚度薄膜。

        注：“包絡”復選框可以保留為取消選中狀態。

    6.設置每一層的“材質”和“厚度”。

    7.單擊“插入”來添加新的層。單擊“向上”或“向下”來修改層的順序。

    8.單擊“確定”兩次。
