    創建地形表面后，您肯定希望對其進一步制定場地設計，如定義可應用不同屬性集（例如材質）、拆分為兩個不同的表面并分別編輯，或者平整地形表面區域、更改選定點處的高程等。

    那以下幾個地形表面的使用，你一定不能錯過。

    創建地形表面子面域

    子面域定義可應用不同屬性集（例如材質）的地形表面區域。

    例如，可以使用子面域在平整表面、道路或島上繪制停車場。

    創建子面域不會生成單獨的表面。若要創建可獨立編輯的單獨表面，請使用“拆分表面”工具。

    提示：可以使用子面域添加道路圖元，如停車場、轉向箭頭和禁用標記。為了簡化該過程，請使用詳圖構件作為模板并使用子面域編輯器中的“拾取線”工具。如果需要，可以鎖定子面域的邊界到詳圖構件的拾取線。當移動詳圖構件時，子面域會自動調整。

    創建子面域

    1.打開一個顯示地形表面的場地平面。

    2.單擊“體量和場地”選項卡 →“修改場地”面板 →（子面域）。Revit將進入草圖模式。

    3.單擊（拾取線）或使用其他繪制工具在地形表面上創建一個子面域。

    注：使用單個閉合環創建地形表面子面域。如果創建多個閉合環，則只有第一個環用于創建子面域；其余環將被忽略。

    修改子面域的邊界

    1.選擇子面域。

    2.單擊“修改|地形”選項卡 →“模式”面板 →（編輯邊界）。

    3.單擊（拾取線）或使用其他繪制工具修改地形表面上的子面域。

    拆分地形表面

    可以將一個地形表面拆分為兩個不同的表面，然后分別編輯這兩個表面。

    注：若要在地形表面上創建不同區域，并為每個區域（例如材質）指定不同屬性，同時不將地形表面拆分為單獨的部分，請使用“地形表面子面域”工具。

    要將一個地形表面拆分為兩個以上的表面，請多次使用“拆分表面”工具，根據需要進一步細分每個地形表面。

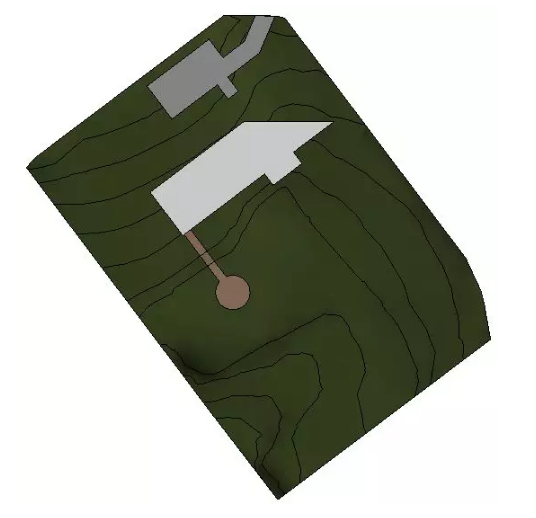

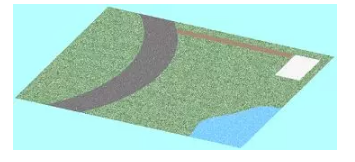

    在拆分表面后，可以為這些表面指定不同的材質來表示公路、湖、廣場或丘陵。

    也可以刪除地形表面的一部分。例如，如果導入文件在未測量區域填充了不需要的瑕疵，您可以使用“拆分表面”工具刪除由導入文件生成的多余的地形表面部分。

    注：如果地形表面的“拆除的階段”屬性未設置為“無”，然后再拆分地形表面，則生成的表面中會有一個的值更改為“無”。

    拆分地形表面的步驟

    1.打開場地平面或三維視圖。

    2.單擊“體量和場地”選項卡 →“修改場地”面板 →（拆分表面）。

    3.在繪圖區域中，請選擇要拆分的地形表面。Revit將進入草圖模式。

    4.單擊“修改|拆分表面”選項卡 →“繪制”面板 →（拾取線），或者使用其他繪制工具拆分地形表面。

    不能使用“拾取線”工具來拾取地形表面線。可以拾取其他有效線，例如墻。

    5.繪制一個不與任何表面邊界接觸的單獨的閉合環，或繪制一個單獨的開放環。開放環的兩個端點都必須在表面邊界上。開放環的任何部分都不能相交，或者不能與表面邊界重合。

    6.單擊（完成編輯模式）。

    合并地形表面

    可以將兩個單獨的地形表面合并為一個表面。

    此工具對于重新連接拆分表面非常有用。要合并的表面必須重疊或共享公共邊。

    1.單擊“體量和場地”選項卡“修改場地”面板（合并表面）。

    2.（可選）在選項欄上，清除“刪除公共邊上的點”。

    此選項可刪除表面被拆分后所被插入的多余點。此選項在默認情況下處于選中狀態。

    3.選擇一個要合并的地形表面。

    4.選擇另一個地形表面。這兩個表面將合并為一個。

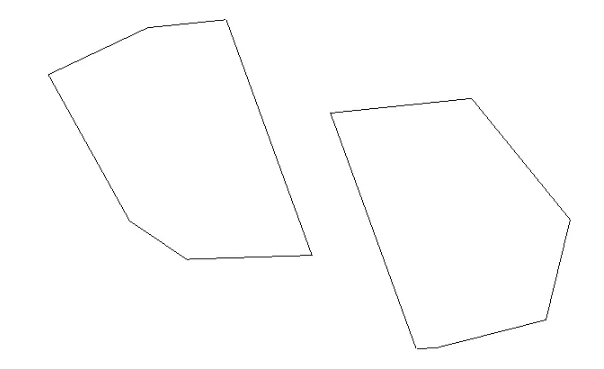

    ▲用于合并的有效拆分表面

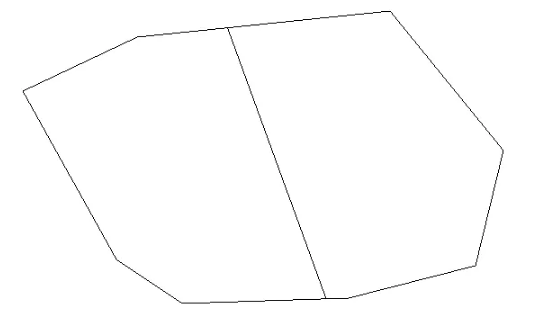

    ▲用于合并的無效拆分表面

    創建平整區域

    平整地形表面區域、更改選定點處的高程，從而進一步制定場地設計。

    若要創建平整區域，請選擇一個地形表面，該地形表面應該為當前階段中的一個現有表面。Revit會將原始表面標記為已拆除并生成一個帶有匹配邊界的副本。Revit會將此副本標記為在當前階段新建的圖元。

    要平整地形表面，請執行下列步驟

    1.打開一個顯示地形表面的場地平面。

    2.單擊“體量和場地”選項卡 →“修改場地”面板 →（平整區域）。

    3.在“編輯平整區域”對話框中，選擇下列選項之一：

    創建與現有地形表面完全相同的新地形表面。

    僅基于周界點新建地形表面。

    4.選擇地形表面。

    如果編輯表面，Revit會進入草圖模式。您可添加或刪除點，修改點的高程或簡化表面。

    5.如果完成編輯表面，請單擊“完成表面”。

    如果拖曳新的平整區域，可以發現其原始表面仍被保留。選擇原始表面，單擊鼠標右鍵，然后單擊“圖元屬性”。您會注意到“拆除的階段”屬性帶有當前階段的值。
