一.尺寸標注
1.工具欄注釋選項卡中選擇線性命令對單個具體尺寸進行標注

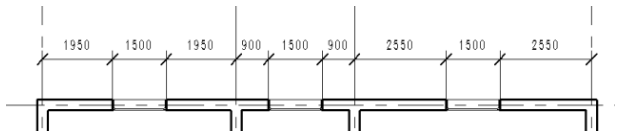

2.對齊命令用于多個尺寸（如一面墻）標注
3.拾取選項里選擇整個墻

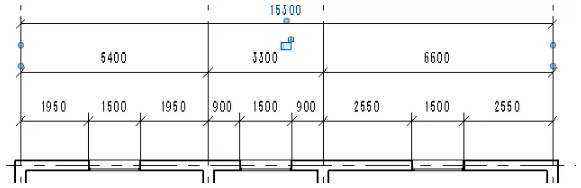

4.按自己的需要選擇標注的尺寸

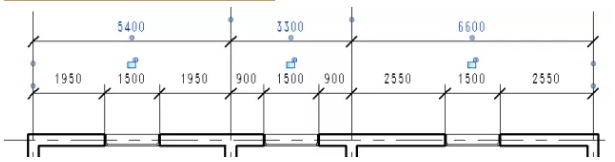

5.軸網間尺寸的標注
6.外形尺寸的標注

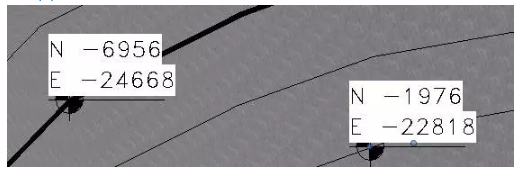

7.高程坐標的標注
地形圖里點擊需要標注的高程點即可
8.坡度的標注
二.剖面圖的創建
1.工具欄視圖選項中選擇剖面命令，然后作所需要的剖面線

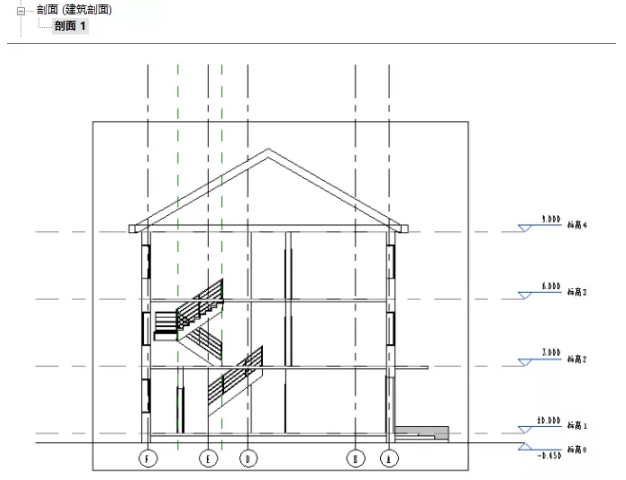

2.在項目瀏覽器中的剖面選項即可看到作出的所需剖面圖
三.圖紙的創建

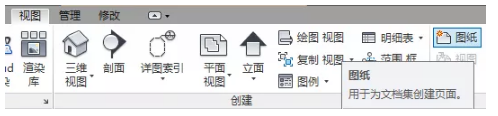

1.工具欄視圖選項里選擇圖紙命令

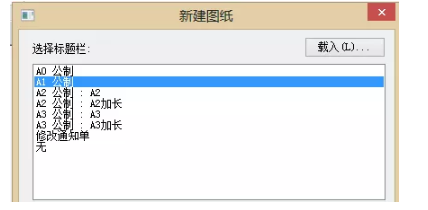

2.選擇需要的圖紙大小

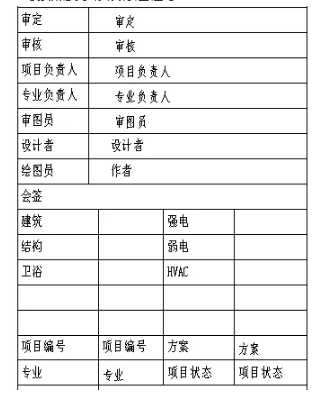

3.可按照要求修改標題欄等

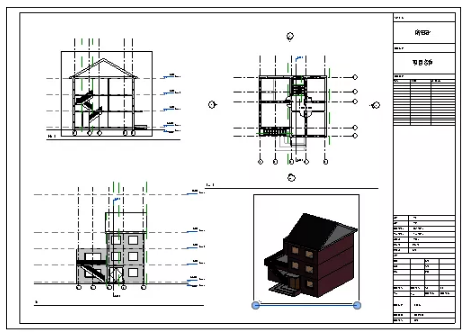

4.點擊視圖命令可在圖紙中添加所需視圖
5.屬性窗口可以修改圖紙名稱及標題

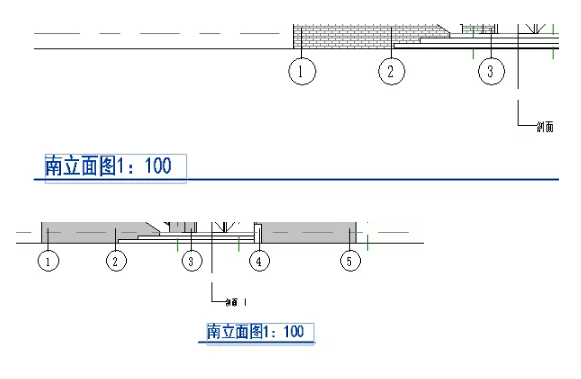

6.先選圖名再點對應圖形才可修改標題線長度
四.將REVIT導入CAD

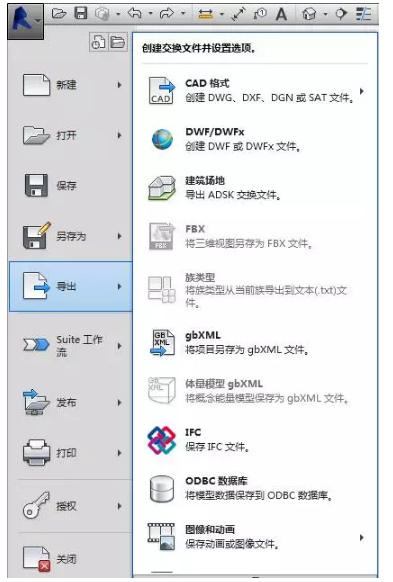

1.左上角選項卡中點擊導出命令并選擇CAD格式

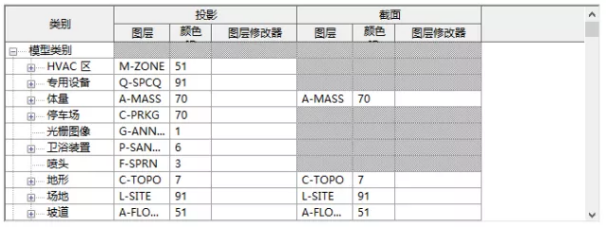

2.可以修改需要的圖層等屬性

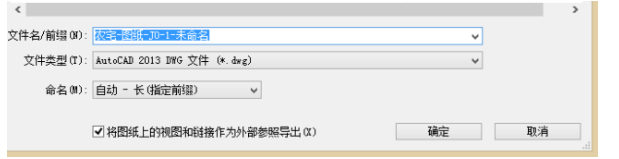

3.所有屬性修改完畢后即可保存文件，修改文件名及文件類型
