    在Revit中引入了項目基點和測量點的概念

    項目基點和測量點分別代表什么呢？

    我們先來看項目基點：

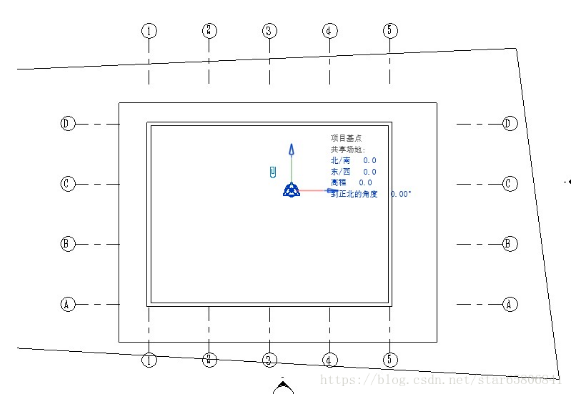

    新建一個項目

    現在項目基點和測量點重合，坐標X、Y、Z都為0

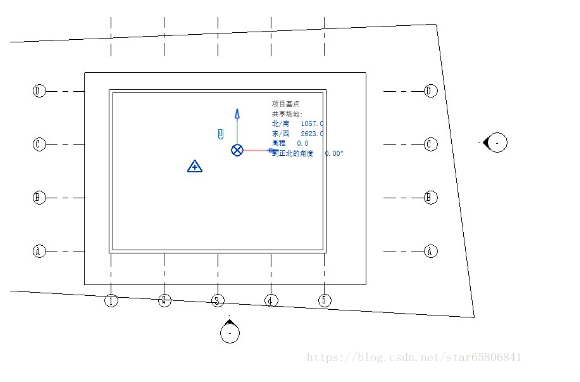

    一、把項目基點在鎖定狀態下向右上方拖動，

    這時，項目和項目基點一起隨著拖動方向移動，測量點沒有移動，項目基點和項目的相對位置并沒有發生改變，項目基點和項目測量點的位置發生了相對變化。

    項目基點坐標為2623，1057，0；測量點為：0，0，0。

    撤銷操作，讓項目基點和測量點重合。

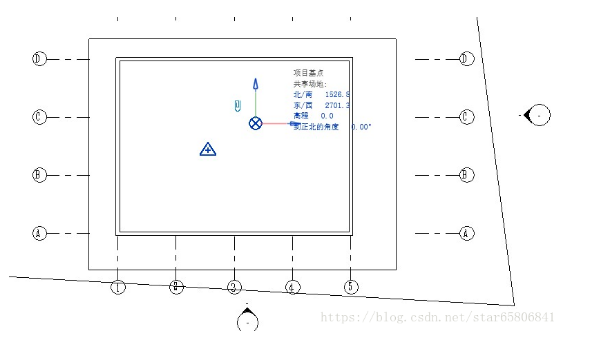

    二、把測量點在鎖定狀態下向左下方拖動，

    這時，測量點單獨向左下方移動，項目基點和項目位置沒有變化，測量點和項目基點與項目位置發生了變化。

    撤銷操作，讓項目基點和測量點重合。

    項目基點坐標為1526，2701，0；測量點為：0，0，0。

    得出結論：1、在鎖定狀態下拖動項目或者拖動測量點都是讓測量點和項目基點發生位置的相對改變，由于測量點一直為0，0，0不變，實際是改變了項目基點的位置。

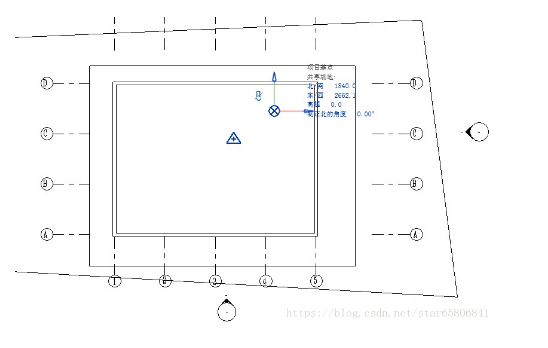

    三、把項目基點在解鎖狀態下向右上方拖動，

    這時，項目沒有隨著項目基點一起移動，測量點也沒有移動，項目基點和項目的相對位置發生改變，項目基點和項目測量點的位置也發生了相對變化。

    項目基點坐標為1840，2662，0；測量點為：0，0，0。

    撤銷操作，讓項目基點和測量點重合。

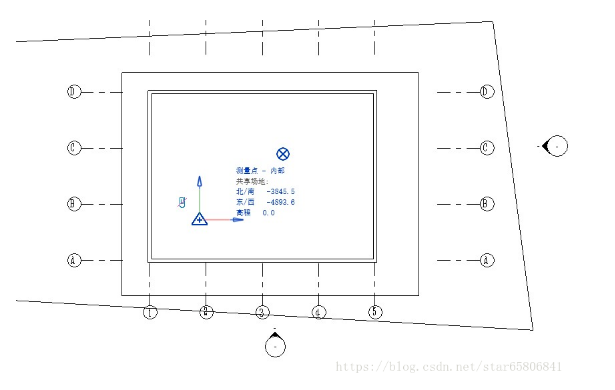

    四、把測量點在解鎖狀態下向左下方拖動，

    這時，項目沒有隨著測量點，一起移動，項目基點也沒有移動，項目基點和項目的相對位置發生變化。

    項目基點坐標為0，0，0；測量點為：-4893，-3845，0。

    得出結論：1、在解鎖狀態下拖動項目或者拖動測量點都是讓測量點和項目基點發生位置的相對改變，由于項目基點一直為0，0，0不變，實際沒有改變了項目的位置。

    鎖定是和誰鎖定在一起？

    通過上面的操作我們發現（此處重點）：

    項目基點鎖定時，是鎖定的項目基點與項目；

    項目測量點鎖定時，是鎖定測量點與底層坐標系。

    所以當測量點鎖定時移動是帶著坐標系一起移動的，項目和項目基點雖然沒動，但是坐標發生了變化；測量點解鎖后，當測量點移動的時候，僅僅是測量點在禁止的坐標系上移動，所以測量點本身的坐標發生了變化，而項目和項目基點坐標不變（因為坐標沒有移動）；

    當項目基點鎖定時，移動是帶著項目一起移動的，坐標系在下面靜靜的紋絲不動的觀察，所以測量點坐標不發生變化，項目和項目基點坐標變化；

    當項目基點解鎖時，移動僅僅是項目基點本身移動，項目基點的坐標發生變化，項目和測量點坐標不變。

    起初在Revit中設置這些點的時候，有測量點、項目基點、坐標系和高程，一直以為有至少三套坐標系。但今天通過這樣分析，發現坐標系還是只有一套，只是設置方式很靈活，特別是高程的設置，既可以相對于測量點、相對于項目基點、也可以相對于坐標系的Z軸為0時的坐標系絕對高程點。

    ————————————————
