關于Revit的·眾所周知
經常使用Revit軟件的小伙伴都知道，在創建標高和軸網時，一般是先創建標高，然后再創建軸網，這樣可以確保在所有的標高視圖中軸網均能顯示，不必在立面視圖中通過拖拉軸網端點，調整軸網在各標高視圖中可見性。
關于Revit的·鮮為人知

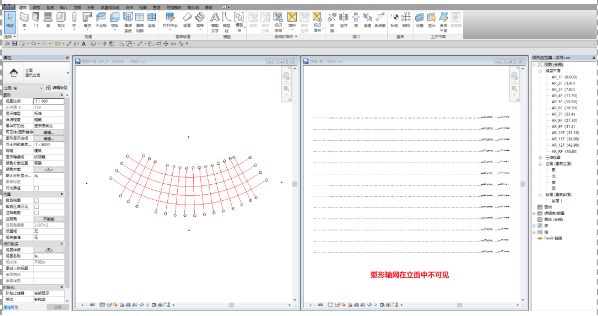

在實際工作中，有時需要在某個視圖中添加軸網，以輔助構件定位。在直線型軸網中，調整軸線在各標高視圖中的可見性比較簡單，在立面視圖中，拖拉軸線端點即可實現。但在弧形軸網中，此方法難以實現（如圖1所示），因?yàn)橹挥信c立面符號平行的軸線才能在立面視圖中可見。如何創建一個能夠顯示弧形軸線的立面成了關鍵所在。
圖1平、立面視圖
由于立面符號無法與弧形軸網平行，所以無法創建立面以顯示弧形軸網，我們可以另辟蹊徑，創建一個剖面視圖來顯示弧形軸網。下面為具體操作過程：

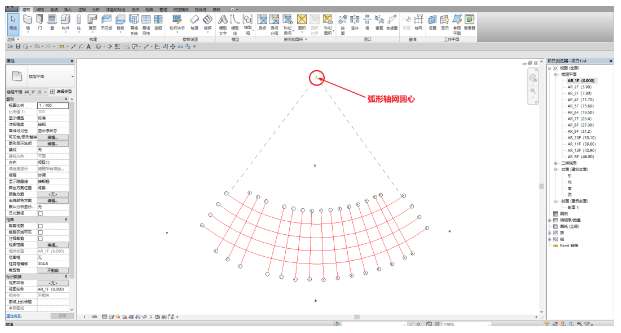

1、首先通過參照平面確定弧形軸網的圓心（如圖2所示）
圖2確定軸網圓心

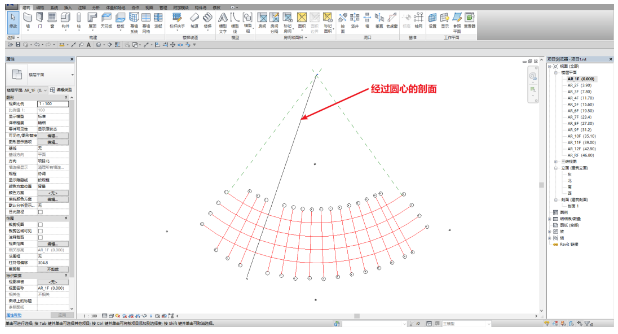

2、通過弧形軸網的圓心做一個剖面（如圖3所示）
圖3創建剖面

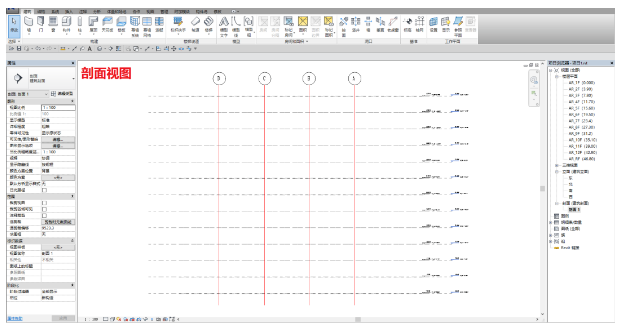

3、在剖面視圖中調整軸網端點，使軸網在需要的標高視圖中可見（如圖4所示）
圖4弧形軸網可見的剖面視圖
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
