    時隔兩周，桌子君來講講鏈接Revit文件、自定義快捷鍵、多視圖工作等Revit技巧，學起來！

    鏈接Revit文件

    為了檢測模型沖突，通常都需要使用外部模型作為參照，鏈接Revit文件是基本的，在你鏈接Revit文件時確保你放在對的位置并將其固定保證參照正確。

    鏈接的文件和導入的文件有什么不同呢？不同之處在于能不能更新。鏈接CAD或Revit文件時，如果參照的文件有改動，Revit都會檢查文件并更新，導入的文件則會一直保持導入時的樣子。

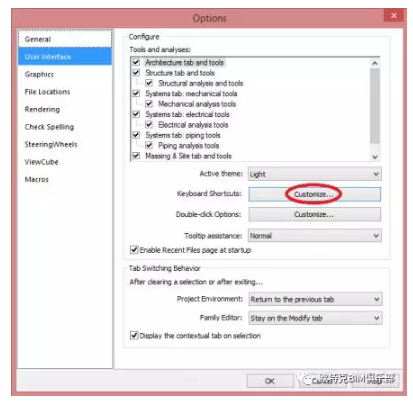

    鍵盤快捷鍵

    使用Revit，花點精力去學習鍵盤快捷鍵或者常用命令是有必要的，你可以根據喜好自定義快捷鍵，建議你學習一下現存的快捷鍵布局，這樣您和別人工作時可以輕松交換。

    輸入數值：不拖動，不預估

    當你在做管道族的時候，其尺寸越精確越好，如果尺寸是預估的，最好也需要設置成整數。

    這個例子中，最初的管道尺寸不是經過四舍五入取整的，選中管道，點擊尺寸數值，輸入一個整數值點擊enter就完成了修改。

    多視圖工作

    一般來說，通過單一的視圖來理解一個模型是遠遠不夠的，你可以在平面圖上創造一個剖面線或者選擇視圖>三維視圖在三維視角中觀察模型的截面。

    點擊視圖>切換窗口以進行視圖間的切換，在工作完成時點擊視圖>關閉隱藏對象來關閉所有視圖。

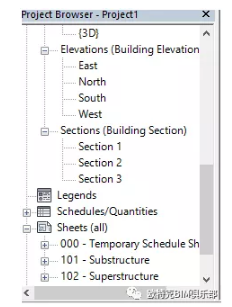

    提示：所有的剖面線操作都會在項目瀏覽器（ProjectBrowser）中產生一個視圖，如果之后不再需要使用它們可以刪除所有視圖，這樣項目瀏覽器就恢復干凈了。

    1.在你創造一個剖面視圖時，你可以右擊剖面線點擊現在瀏覽（gotoview）直接打開相關的界面視圖。

    2.通過拖動條（dragbar）可以控制什么在剖面中不顯示，從而調整剖面視圖的深度。

    3.左右調整拖動條就能控制剖面視圖中什么被裁切。

    如何充分利用視圖導航器呢？

    視圖導航器是在不切換視圖的情況下，你觀看任何平面圖，正視圖、截面或三維視圖的最佳方式。和傳統平面圖、正視圖和剖面視圖相比，它能讓用戶不必創造新的剖面、平面圖或側視圖就迅速看到不同視圖下的模型，不會對你的項目瀏覽器造成干擾。

    你還能調整視圖朝向使其與項目坐標一致，舉個例子，“北”對應真正的北方，在某一個視圖中被選中的對象在別的視圖中也將保持被選中，幫助你在不同視圖中定位這些對象。

    如何讓三維視圖朝向別的視圖？右擊視圖導航器，選擇朝向視圖，在選擇視圖類型和名詞。如果要讓三維視圖朝向一個特定方向，右擊視圖導航器，選擇朝向方向，選中你需要的方向即可。

    在Revit字段（Revitfields）中用公式

    其實在不同的Revit字段中，你可以直接輸入具體的尺寸字段，比如說墻的長度，放下計算器，寫好公式，Revit可以讀取字段中的公式并直接計算公式。舉個例子，如果你的墻設定了高度為4000mm，但是需要的高度是這個值的60%，輸入公式“=4000*0.6”到Revit字段中，Revit就能幫你計算現在的高度是多少。

    提示：輸入公式前先輸入“=”符號。

    （文章來源：www.viatechnik.com）
