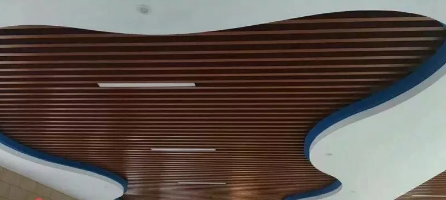

    當你每天上下班經過地鐵時，是否會抬頭仰望天花板，看看吊頂?shù)淖龇ǎ咳绻麤]有，沒關系，今天小編帶你一步一步認識地鐵吊頂材料，怎樣在Revit軟件中繪制吊頂。

    地鐵吊頂材料之一：鋁方通介紹

    參數規格

    方通形狀：長條形，長度為6米以內任意尺寸

    方通厚度：0.5mm---1.2mm

    方通底寬:一般為25-150mm，方通高度30-200mm

    表面處理：氟碳噴涂、粉末噴涂、油漆噴涂、滾涂、腹膜、木紋轉印等，可加工特殊表面處理.

    龍骨：卡扣式龍骨常規厚度0.4mm，長度為3m，50#C槽龍骨常規厚度1.0mm，長度紋3m，材質為鍍鋅板制成（具體以樣板為準）

    工作原理：特殊尺寸需開模具或手工折彎成型，可按圖紙要求定制。

    材質：AA級鋁合金、3003系列鋁材

    吸音：德國SoundTdes無紡布，以及一般的無紡布。

    安裝系統：主要有龍骨卡扣式、螺栓固定式

    吊桿間距：《或等于1200mm

    龍骨間距：《或等于1200mm

    制作工藝：連續滾壓，冷彎、擠壓成型

    最小凈空：300mm

    鋁方通防火性能：英國BSI防火測試及格

    表面處理

    鋁條扣的表面處理工藝主要是覆膜、滾涂、陽極氧化。這幾種工藝的實施手法以及優點各不相同。覆膜是一種物理工藝，一層膜一層鋁板經過高溫高壓壓合而成；滾涂是采用三字開頭的國際標準鋁材熱扎優質鋁合金板為基材，通過三涂三烘滾涂加工工藝壓合而成；陽極氧化是將金屬或合金的制件作為陽極，采用電解的方法使其表面形成氧化物薄膜。

    （一）覆膜

    覆膜是一種物理工藝，一層膜一層鋁板經過高溫高壓壓合而成。覆膜工藝的優點是：

    1、抗油煙：由高光膜加工而成，清洗方便

    2、耐磨損：特有PET層，堅固耐用

    3、防潮濕：表面覆膜，減免了水與鋁材的直接接觸，耐久性強

    4、觸感好：表面有一層膜，觸摸平滑，改變了金屬材質冰冷單一的感覺

    5、花色多：由多種色彩可供選擇

    6、價位適中，質價比好

    （二）滾涂

    滾涂是采用三字開頭的國際標準鋁材熱扎優質鋁合金板為基材，通過三涂三烘滾涂加工工藝壓合而成

    1、環保：采用國際標準鋁材為基材，無游離狀態有害金屬元素，符合歐盟國際標準

    2、采用了先進的納米技術，抗刮耐腐防油污

    3、耐衰變：色彩持久不易變色

    4、耐酸堿

    5、耐粉化：滾涂工藝均勻細膩，能有效避免吊頂表面粉化現象

    （三）陽極氧化

    陽極氧化工藝的優點是：

    1、健康環保：無鉻、汞、鎘等有害金屬元素

    2、耐刮耐磨：可達到藍寶石級硬度

    3、防指紋

    4、防腐蝕

    5、自潔：抗靜電，不易吸附灰塵，易清理

    6、色彩絢麗：經多次陽極氧化處理，顏色豐富，色彩真實

    7、精工板：36道工藝精雕細刻而成，表面凹凸肌理有效屏蔽輻射

    粉末、油漆參考表面樣品，可根據客戶要求定制

    鋁方通主要可分為鋁板鋁方通和型材鋁方通

    鋁板鋁方通通過連續滾壓或冷彎成型，安裝結構為專用龍骨卡扣式結構，安裝方法類似普通的條形扣板，簡單方便，適用于室內裝飾（龍骨可設計防風卡碼）。

    型材鋁方通有特色鋁材通風擠壓成型，產品硬度，直線度遠遠超過其它產品，安裝結構為利用上層主骨，以螺絲和特造的構件與型材錘片連接，防風性強，適用于戶外裝飾（龍骨間距可任意調節）。特殊的鋁方通可拉彎成弧形，弧形鋁方通的出現為設計師提供更為廣闊的構想空間，以創造出更獨特美觀的作品。U型白色木紋鋁方通天花特點：具有開放的視野、通風、透氣、其線條明快整齊，層次分明，安裝后整個空間和諧柔美的立體線條感，體現了簡約明了的現代風格。U型白色木紋鋁方通天花是一種室內裝修產品宏觀世界以美觀，耐用，安全，深得工程用戶的喜歡。

    鋁方通吊頂和鋁格柵吊頂都是近年比較流行的一種吊頂，隨著城市建設步伐的加快，大型商場和大型的場合像機場、地鐵站、地下通道、辦公室等越來越多，而一般大型的商場里一般都要求通風、散氣效果好，鋁方通和鋁格柵也隨之流行開來，鋁方通吊頂和鋁格柵吊頂不光是因為這些，主要的是鋁方通吊頂裝飾效果極好，站在適當?shù)慕嵌纫谎劭慈ィX方通吊頂如大海波濤，讓人心曠神怡，沒有一點的壓迫感和局促感，鋁格柵更是一個個的方格像一個規則的藝術品。鋁方通吊頂與鋁格柵吊頂相同的地方是都是通風良好，透氣性強，不同的地方是鋁方通吊頂整齊的排列，而鋁格柵吊頂是一個個的方格，顏色都是一樣的，都可以做出白色、黑色、灰色、藍色等等，有專用的色卡可以選擇比對，能有一百多種。

    Revit框架梁系統

    繪制吊頂

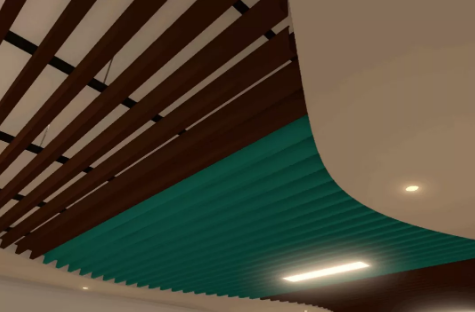

    1、完成后整體效果：

    2、繪制準備：

    方通族規格（C型）：按照上文介紹確定方通厚度、高度，例如：50X150X1mm

    （新建框架族）或者載入系統C型鋼族改動尺寸

    龍骨族規格（U型）：按照上文介紹龍骨例如：20X50X1mm

    （新建框架族）

    吊桿：新建常規模型族（包括吊桿、螺母）

    吊桿、龍骨間距：按常規做法900-1200mm

    注：所有族參數以共享參數，方便明細表工程量統計

    3、使用框架梁系統繪制方通：

    布局規則：固定距離固定間距：170mm

    對正中心梁類型：方通50X150X1

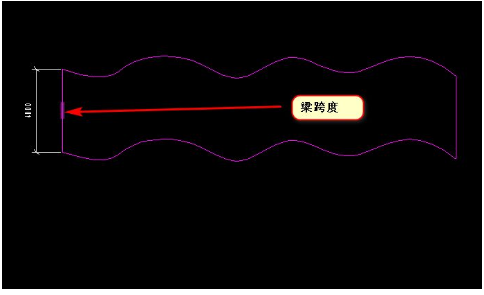

    以樣條曲線繪制閉合輪廓，通過指定功能指定梁跨度作為方通排列方向

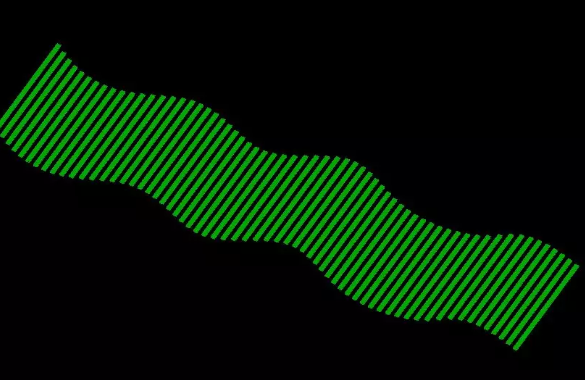

    繪制完成

    4、重復第三步驟繪制龍骨（同繪制方通一樣）：

    布局規則：固定距離固定間距：900mm

    對正中心梁類型：龍骨20X50X1mm

    這里需要通過繪制功能確認梁跨方向作為龍骨排列方向

    5、繪制兩邊鋁板吊頂及吊桿

    6、通過插件加載照明設備

    7、完成繪制：

    8、總結：

    本案例主要是讓大家知道怎樣使用框架梁系統可以快速繪制任意形狀的重復構件

    （比如繪制斜屋面檁條.....）

    當然本案例也可以采用：屋頂玻璃斜窗、欄桿、自適應+體量
