在進行建筑專業的翻模操作時，很多小伙伴都有過這樣的經歷，建筑圖紙中通常都會表達剪力墻，并且不同的圖紙中表達的方式并不相同。
有一些圖紙中的普通建筑墻與剪力墻共用圖層
有一些圖紙中剪力墻是以塊的形式進行表達
還有一些圖紙中剪力墻與建筑墻是分開圖層，但圖層線重疊
不同的表達方式都會帶來一些不一樣的問題，例如，當普通墻體與剪力墻共用圖層時，由于存在很多普通墻線與剪力墻線共線或者重合的情況，導致翻出來的墻體中很多重合或者錯誤墻體；當剪力墻以塊的形式進行表達時，需要先將圖塊進行炸開在拾取，這樣也會導致部分墻體缺失（根據炸開后的圖層情況而定）。那么我們該如何將正確的表達圖紙中的剪力墻呢，小編的建議是建筑專業翻建筑構件，結構專業翻結構構件，也就是說在結構專業（利用結構圖紙）中進行剪力墻的翻模，這樣不僅能避免因為圖層問題導致的模型重疊或者缺失問題，同時還能將剪力墻中的信息表達完整（暗柱，結構墻），下面我們來看下具體的操作。
下圖是某項目的剪力墻施工圖
下面利用結構專業的提取工具為當前圖紙進行操作。
在Revit中進行自動建模
適當放大查看
由于CAD中墻線與柱線重合
導致柱子與墻體重合
這里繼續使用【一鍵扣減】工具來扣減掉重疊部分
使用【萬能刷】工具批量為異形柱（轉角柱）賦予材質
（這里需要提前為任意一個異形柱賦予材質）

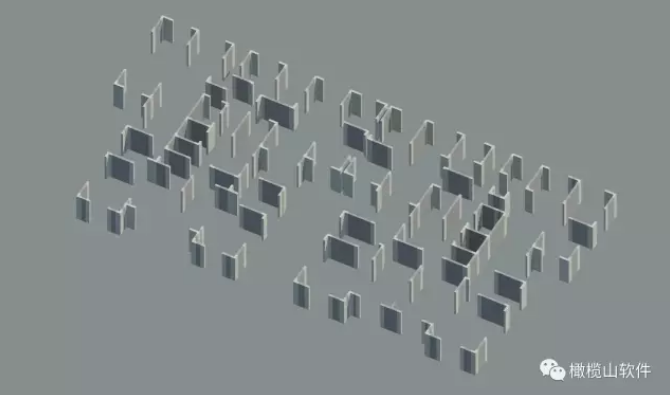

切換到三維視圖查看一下
查看構件信息
這樣我們就完成了對剪力墻的繪制
其余建筑墻體可以直接在建筑圖中進行翻模
（由于建筑圖紙中的墻線一定是與剪力墻重疊的，所以會導致翻出的建筑墻與結構墻重疊，橄欖山將在新版本的【一鍵扣減】工具中加入“結構墻扣減建筑墻”，保證建筑墻體與結構墻體之間的正確表達，這樣就可以完美的繪制各種墻體了）
