在做項目的過程中，在使用Revit自帶的族不滿足項目要求，很多時候，需要自己新建族。下面來講解一下怎么創建一個新的風管彎頭。

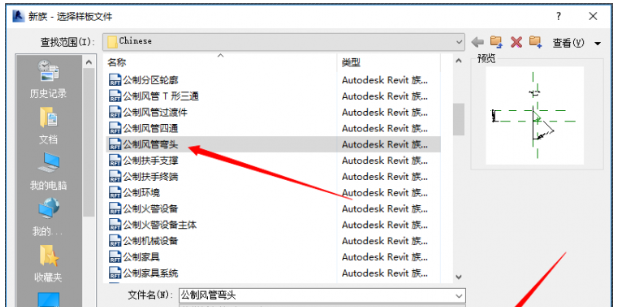

1、打開revit軟件，點擊“新建”，彈出“新族-選擇樣板文件”對話框，選擇“公制風管彎頭”并打開，如圖所示。
2、單擊“創建”面板，選擇“放樣”命令，點擊“繪制路徑”，選擇“圓心-端點弧”，在繪圖界面開始繪制路徑，如圖所示。

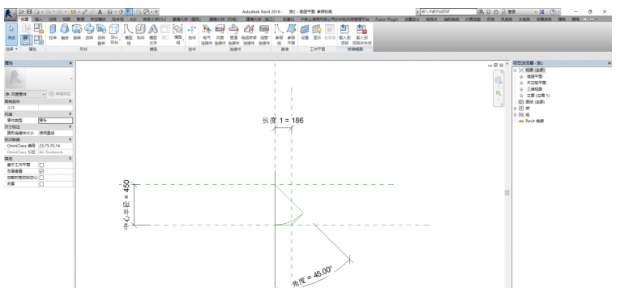

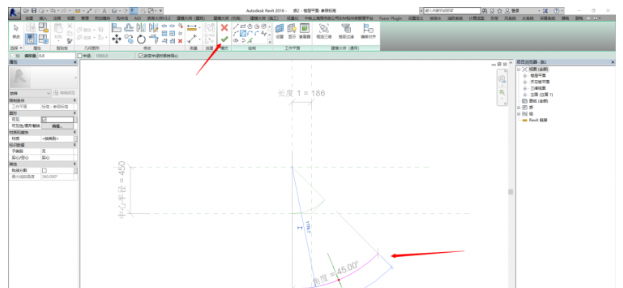

3、以中心半徑和長度交叉一點為端點畫出圓形，并在45°角度的范圍內繪制半圓形的路徑，如圖所示。

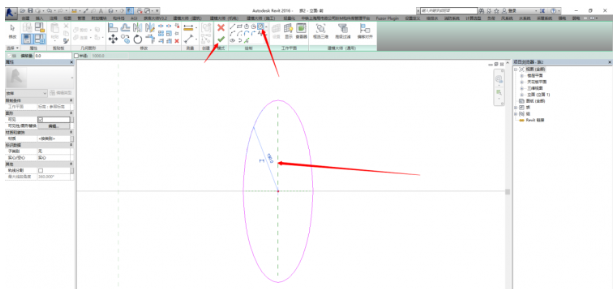

4、選擇“編輯輪廓”，彈出“轉到視圖”對話框，選擇視圖“立面：前”并打開視圖，點擊“圓形”開始編輯半徑為150mm的圓形，點擊兩次對號，完成編輯模式，如圖所示。

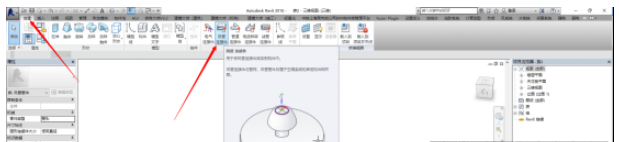

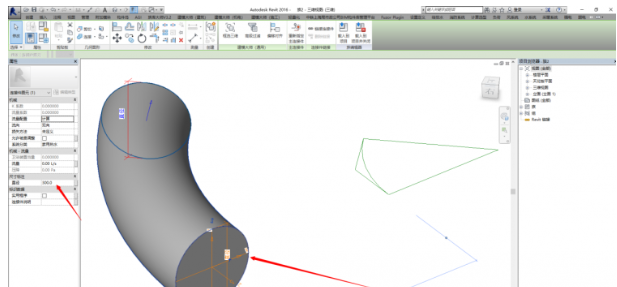

5、打開三維視圖，單擊“創建”面板，選擇“風管連接件”，在圓形風管模型上設置尺寸標注為直徑300mm，如圖所示。

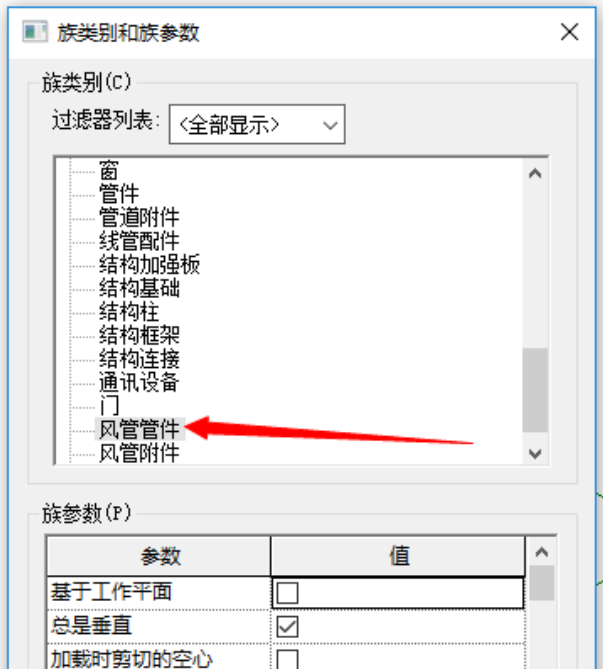

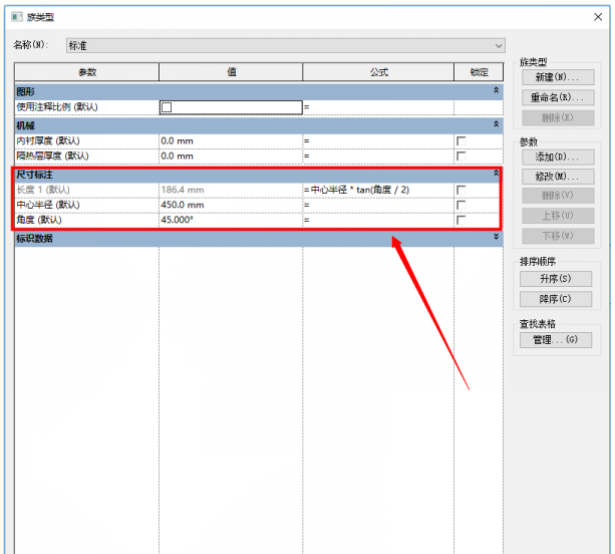

6、由于公制風管彎頭樣板文件帶有參數設置好了的族類型、族類別和族參數，就不用重復設置參數最后一個步驟了，可以把這個圓形風管彎頭載入到項目進行測試，如圖所示。

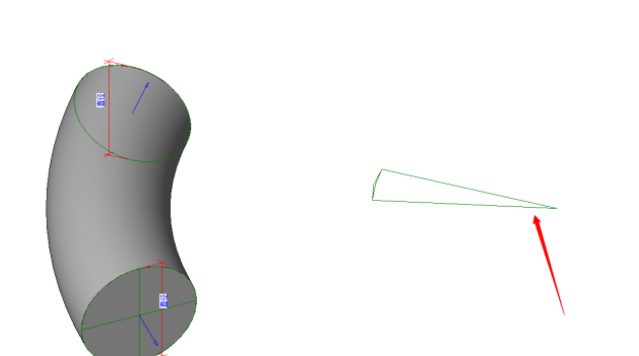

7、根據公制風管彎頭樣板文件的優勢，可以制作角度15-175的圓形風管彎頭，根據上述步驟可以完成如下圖在180°范圍內的風管彎頭，如圖所示。

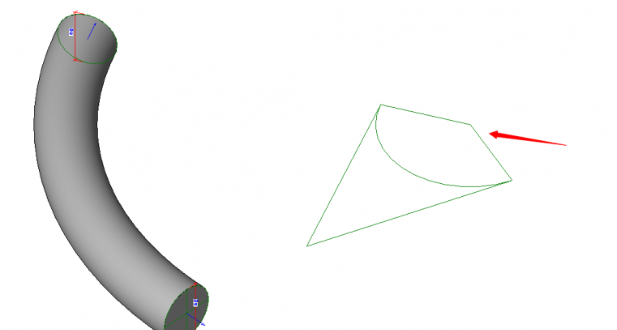

15°圓形風管彎頭

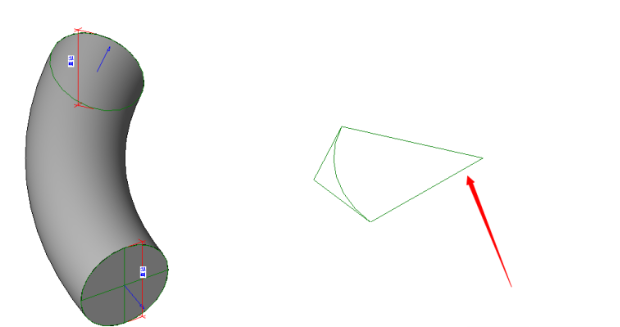

60°圓形風管彎頭

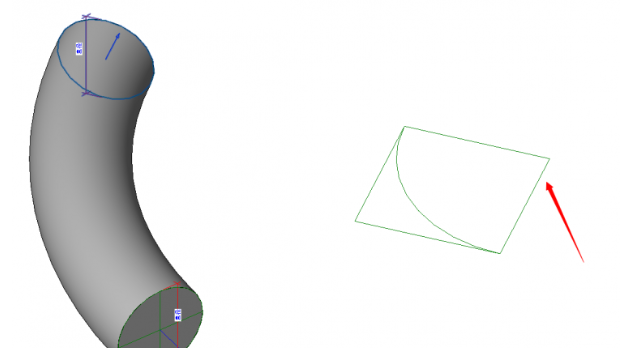

90°圓形風管彎頭
135°圓形風管彎頭

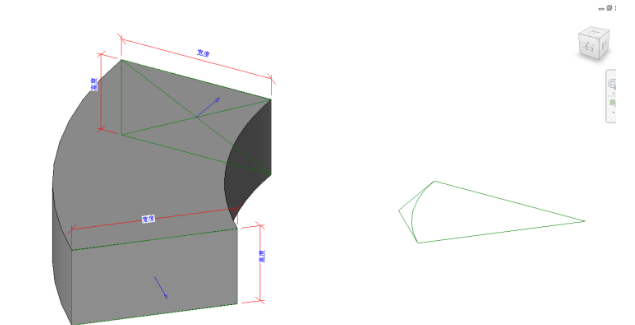

8、再次根據上述步驟，可以制作出180°角度范圍下的矩形風管彎頭，如圖所示。
45°矩形風管彎頭

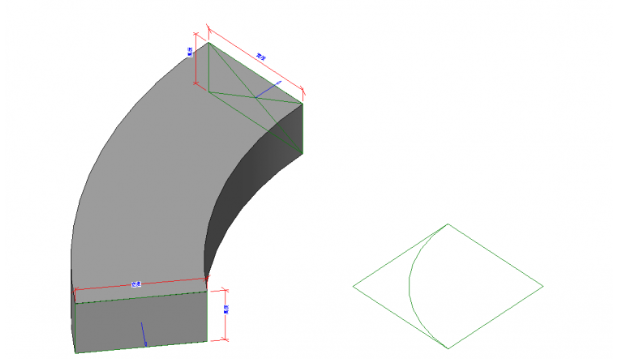

90°矩形風管彎頭
意義：通過學習本文內容，利用Revit自帶樣板創建適合自帶族庫中沒有但適合項目實際需求的風管彎頭。
