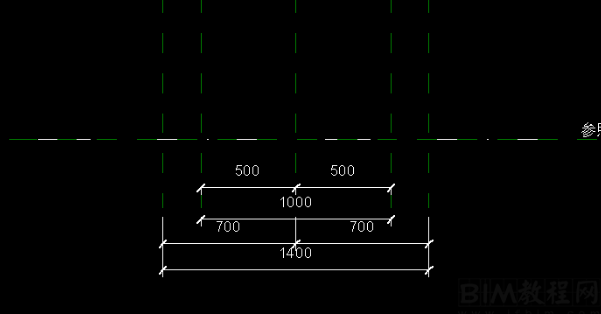

1、新建“公制常規模型”族，用拾取參照平面工具在前立面分別500，700的參照線。并標注尺寸，如圖1-1所示。

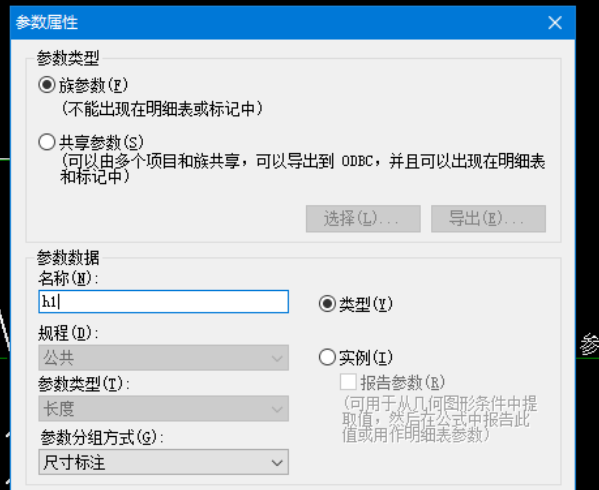

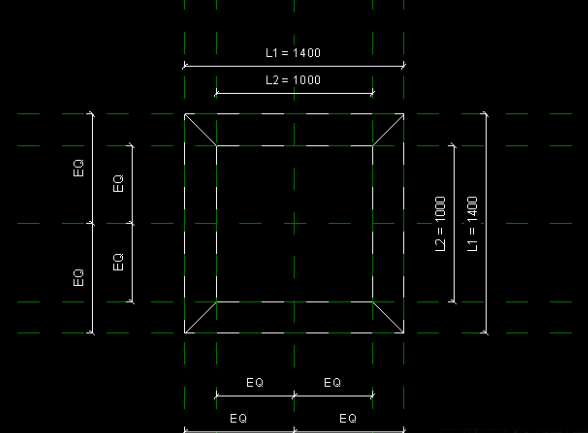

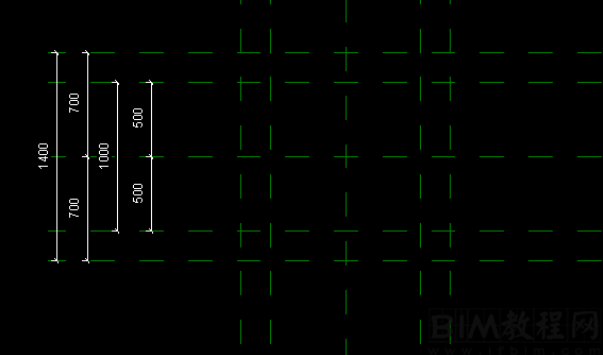

2、用拾取參照平面工具在參照標高分別拾取500，700的參照線。并標注尺寸，為尺寸添加“標簽”，如圖所示。

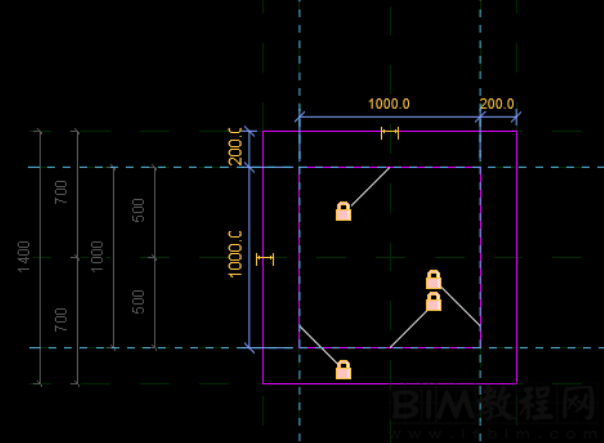

3、使用“創建|融合”繪制線并鎖定，點擊完成，如圖所示，

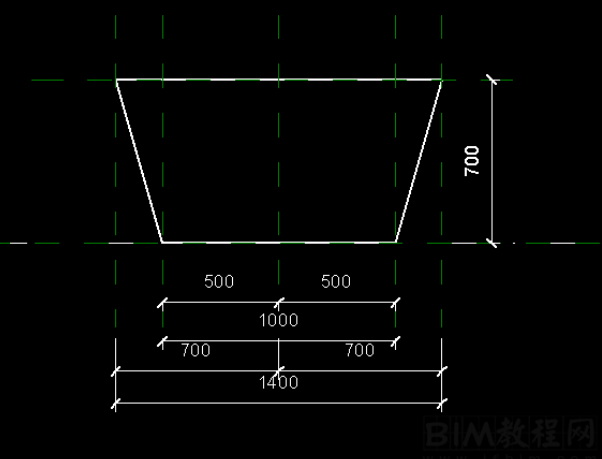

4、在前立面視圖，移動到700的距離并鎖定。如圖所示。為尺寸添加“標簽”。

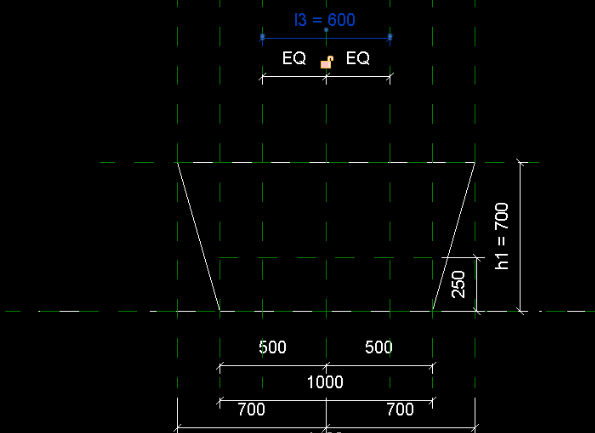

5、用拾取參照平面工具在前立面分別拾取250，300的參照線。并標注尺寸，為尺寸添加“標簽”，如圖所示。

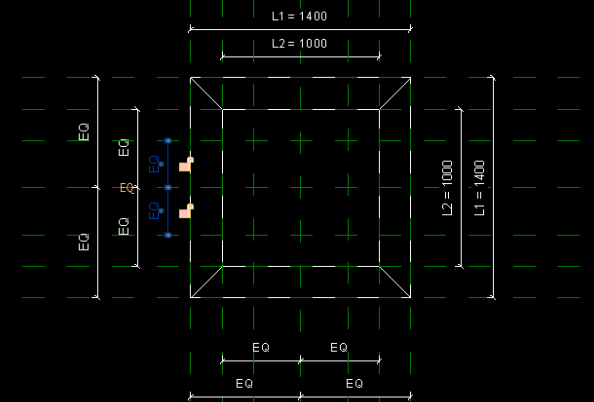

6、在參照標高視圖，拾取300的參照線。并標注尺寸，為尺寸添加“標簽”，如圖所示。

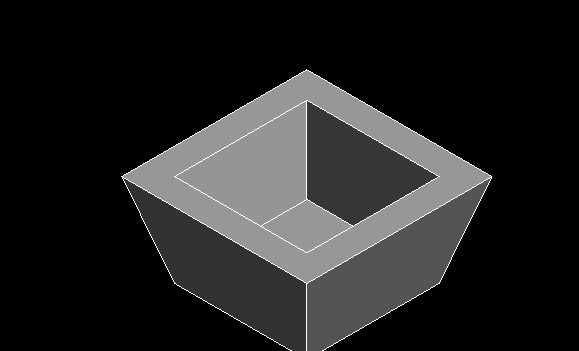

7、使用“創建|空心融合”繪制線并鎖定，點擊完成，如圖所示。
