Revit是Autodesk公司的一款建筑信息模型(BIM)軟件，包含適用于建筑設計、MEP工程、結構工程和施工領域的功能。其在橋梁領域也有應用，但對于橋梁中常見的變截面箱梁，Revit并沒有適用的系統族，需要單獨的創建。
Revit常規的創建族方法有5種，即拉伸、融合、旋轉、放樣和放樣融合。拉伸即通過拉伸二維形狀（輪廓）來創建三維實心形體，對于等截面的箱梁、T梁和空心板及下部結構墩柱、承臺和樁都可以通過這種方法實現，但是對于變截面箱梁明顯不適用。

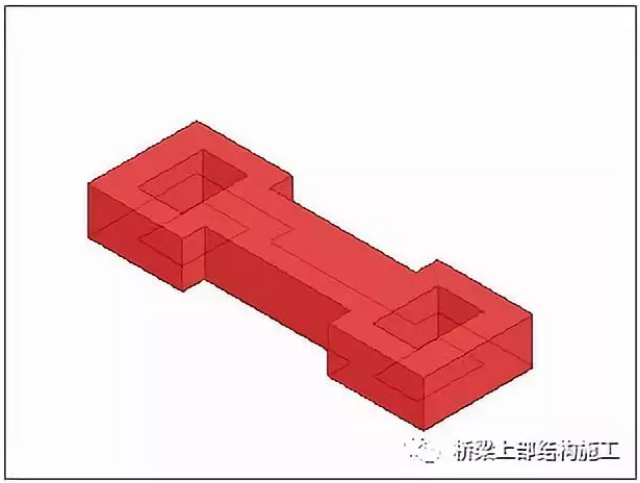

圖1拉伸
融合通過給定兩個不同的截面線性創建形體，可以用來創建構造簡單且不需要參數驅動的形體，用這種方法創建變截面箱梁非常復雜，工作量大且效率低。

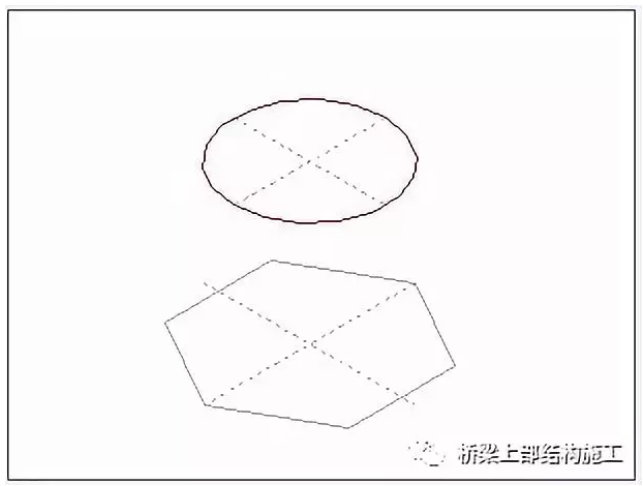

圖2融合
旋轉主要用來創建軸對稱的形體。
放樣通過給定的二維輪廓沿著路徑創建形體，對于等截面的曲線橋，在不考慮縱坡的情況下可以用使用。
圖3放樣
放樣融合通過給定兩個輪廓，沿著一條變化的路徑創建形體，兩個輪廓的形狀可以不同，路徑也可以是直線或曲線。剛好可以用來創建變截面箱梁。但是對輪廓的形狀有要求，即輪廓必需是閉合的，為單連通體，而箱型截面中間為空心，無法直接用放樣融合創建。解決的方法有兩種，一是將箱型截面沿中間分為兩部分，兩部分分別為獨立的閉合輪廓，通過兩次放樣融合創建箱梁，我們姑且稱其為截面分割法。第二種方法是先以箱梁外側輪廓?jiǎng)?chuàng)建實心形狀，再以內側輪廓?jiǎng)?chuàng)建空心形狀，通過實心與空心剪切創建箱梁，稱為空心剪切法。
圖4放樣融合
如上圖所示，放樣融合無法直接將兩個箱型截面直接生成形狀，可以將截面沿著中線分為兩部分。在創建箱梁族之前，首先應該確定箱型截面包含哪些參數，除了頂板、底板和腹板厚度及倒角外，還有橋梁的縱坡、橫坡，縱橫坡是否變化及橋梁中心線是否為直線等，即模型的精度，考慮的因素越多，模型越精確但也越復雜。
確定模型的精度以后首先創建參照線和參照面，這是最基本也是最重要的一步，合理的參照線和參照面選取可以大大提高建族的效率，創建參照線和參照面的目的是通過標注和鎖定將輪廓附著在創建參照線和參照面上，這樣就可以通過定義并調整參數驅動輪廓變化。
一、截面分割法
截面分割法時將箱型截面沿中間分為兩部分，如圖5所示，分別為獨立的閉合輪廓，通過兩次放樣融合創建箱梁，通過這種方法只需創建一個標準族，其他的變截面可以通過修改參數得到。參照面的選取一般考慮橫坡的角度及箱型截面梁高、底板寬、頂板寬和翼緣變厚度等因素。

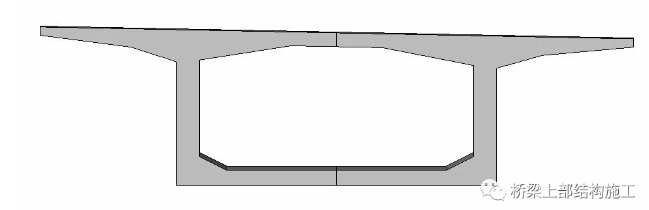

圖5截面分割法
1.橫坡
橫坡的創建可以通過新建與給定水平參照面成任意夾角的一個參照面（以公制常規模型為例），然后給兩個參照面間定義一個參數i，通過調整i的值來使橫坡變化，如圖6所示。此處有兩點需要注意，一是對于單向橫坡，我們只要?jiǎng)?chuàng)建一個參照面即可，但是雙向橫坡需要?jiǎng)?chuàng)建兩個參照面，當雙向橫坡的坡度相等時，仍然需要給定兩個不同的標注il和ir來分別設置左右橫坡值。二是橫坡值可以通過公式來確定，如2%的橫坡就可以使用公式=atan(0.02)。
圖6橫坡
2.縱坡
縱坡是沿著箱梁長度方向變化的，其在水平方向有高差，可以通過創建兩個橫坡參照面分別確定前后橫坡，這兩個參照面豎直方向的高差即為縱坡，也可以通過公式來確定，縱坡高度=節段長度*縱坡坡度*cos(橫坡)。此處前后兩個橫坡的坡度可以相等，也可以是不等的，通過變化的橫坡可以實現道路的超高。
3.頂?shù)装濉⒏拱?/strong>
箱型截面梁高、底板寬、頂板寬和翼緣變厚度等因素可以通過定以水平和豎直的參照面確定位置并給以參數，參照面的數量以剛好滿足驅動所有參數變化為宜，并不是越多越好，這個數量就需要建模者自己去把握，隨著建模的熟練程度和對模型理解的深入，可以用多種方法來實現。

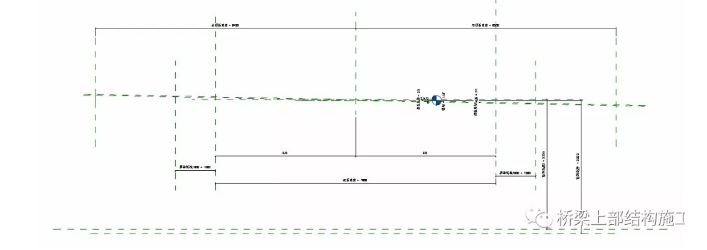

圖7參照面
4.路徑
參照面大致確定好后，可以通過放樣融合建立一側的模型，首先是選擇路徑，繪制路徑前還應沿著構件長度方向新建一個參照平面并給定參數L，即構件的長度，如圖8所示。路徑的起點和終點分別為兩個截面的原點，通過調整參數L便能實現節段長度的變化。此處路徑可以是正交或斜交直線，也可以是曲線，如果是斜交直線或者曲線，便可以用來創建斜彎橋，但是應注意路徑中心在橫向有偏移，所以還需建立一個橫向偏移的參照面，參照面的位置通過三角函數公式或者弧長公式確定。另外直線的路徑始終與截面相垂直，曲線路徑的切線也與截面相垂直。

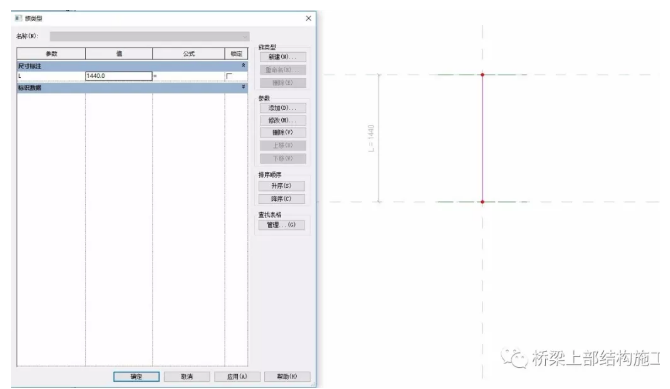

圖8路徑
路徑確定完成后開始繪制輪廓1和輪廓2，在確定好的參照面上通過給定相關參數來確定頂板、底板、腹板及倒角的位置。此處應注意通過將輪廓線鎖定到相應的參照面上確定箱梁的高度和寬度，通過標注和參數確定頂板、底板、腹板及倒角的厚度。

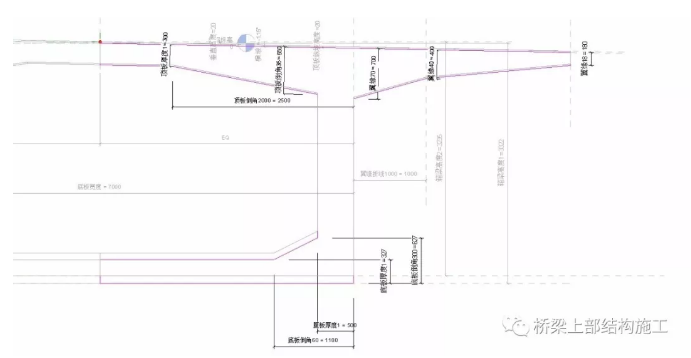

圖9尺寸標注及定義參數
分別繪制好兩個輪廓后完成箱梁的創建。通過調整不同的參數實現變截面。
圖10單箱單室箱梁
5.總結
截面分割法創建變截面箱梁對于初學者來說相對較為困難，其重難點在于選擇合適的參照面及相應的參數，需要建模者對放樣融合方法有一定深度的理解，用此種方法可以實現變截面箱梁的梁高、頂?shù)装搴透拱搴穸取⒖v橫坡等的變化，總結其優缺點如下。
優點：
1.所有的參數都在一個族里確定，便于調整。
缺點：
1.需要大量的參照面和參照線，特別是對于復雜的斜彎橋。
2.由于截面分成兩部分，在后續鋼筋建模時位置捕捉也會分段，需要再次調整。
二、空心剪切法
空心剪切法在使用時一般通過載入輪廓?jiǎng)?chuàng)建，即需要先創建好截面的輪廓族，分別建立實心部分的外輪廓及空心部分的內輪廓，對于單箱單室箱梁，需要4個輪廓。其它方法與截面分割法相似，都需要定義參照面和參數實現輪廓的變化，不推薦直接導入CAD的截面，因?yàn)镃AD的截面有時候沒有縱橫破。
圖11實心輪廓
對于單箱多室截面，需要分別創建每個箱室的空心形狀。
圖12空心輪廓
最后將所有的輪廓載入公制常規模型中，繪制路徑，路徑仍然可以是正交和斜交直線、曲線等。對于圓曲線可以先給定弧長和半徑，通過弧長公式確定曲線的起點和終點。對于緩和曲線，暫時還不能很好的實現建模及參數調整。對于斜交橋梁，不像截面分割法還需創建橫向參照面，可以直接在屬性欄的“水平輪廓偏移”處通過調整輪廓的水平偏移實現。同樣的通過“垂直輪廓偏移”實現縱坡坡度，還可以通過角度實現輪廓的扭轉，通過輪廓已翻轉實現橫坡方向的變化。輪廓水平和豎直偏移值也可以通過組參數來用公式來確定，這樣在項目中便可以調整參數來實現縱坡及水平偏移值，而不用返回到族中再進行編輯。
圖13屬性對話框
分別繪制好兩個輪廓后完成箱梁的創建。通過調整不同的參數實現變截面。

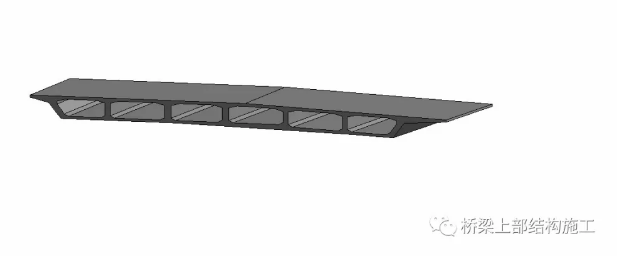

圖14單箱六室箱梁
4.總結
空心剪切法在創建箱梁族時理解相對容易，但在建模過程中仍需要通過一定的參數來控制截面的尺寸，其重難點是在需要先建相當數量的輪廓族，通過載入輪廓族放樣融合創建形體。其優缺點如下。
優點：
1.創建輪廓時使用的參數較少，較容易上手。
2.對于斜彎橋比截面分割法相對方便；
缺點：
1.需要先創建相當數量的輪廓族，修改參數需要返回到各個輪廓中
