    如何快速提取砼工程量

    目前revit直接導出工程量主要依靠revit當中的明細表功能，在談到這個話題時，想必會有很多人存在同樣的疑問：軟件的計算結果準確嗎?軟件計算的工程量能用于現場材料計劃嗎?其實軟件只是工具，準不準這個問題主要取決于建模人員對于軟件計算原理的理解程度以及對設計圖紙的理解程度，更重要是所建模型的準確性和精確度。

    下面就以XX醫院門診綜合樓項目2F土建模型為例，來演示一下具體如何操作才能導出準確的混凝土量。

    1、建立模型

    在Revit里面建立本層模型，長60.0m，寬23.4m，層高5.1m，為框架-剪力墻結構。先不用考慮扣減規則，模型不做任何處理前如下圖所示

    梁板柱交接處節點圖

    熟知這款軟件的人大概都了解Revit模型板扣減柱、板扣減梁等扣減規則是不符合國內算量要求的，這就是為什么有人說“導出量不準確”的原因。大家不妨試一下，在Revit中建立任何一個單個構件導出量，絕對是準確的，但是整個模型建完以后統計的量就不正確了，現實原因就在于構件之間的扣減關系。

    另外，模型的規范性對于工程量統計也有很大的影響，所以建模人員在建模過程中需注意：

        1、建模要準確，柱是柱，梁是梁；

        2、具有能夠按清單區分構件的屬性。

    2、調整構件間的連接順序

    根據《GB50500-2013_建設工程工程量清單計價規范》的描述我國建筑構件體積扣減規則為柱剪切梁和板，梁剪切板。當梁、板、柱發生交接時，三者的扣減優先序?yàn)橹玖海景澹ā埃尽北硎緝?yōu)先于），即交接處工程量部分，優先計算柱工程量，其次為梁，最后為板工程量。

    在Revit中構件扣減關系體現在構件的連接順序上，使用軟件內修改工具中“連接”命令可以修改構件間的連接順序，通過連接優先序扣減實體交接處重復工程量，將構件的統計參數修正為扣減后的精確數據，避免了構件工程量統計的虛增或減少。

    但此種方法每次只能完成兩個構件之間的設置，要修改所有構件的扣減規則工程量是比較大的，所以我通常借助插件來完成，建模大師或者橄欖山都可完成95%以上的構件連接關系修改。

    建模大師界面

    橄欖山界面

    本項目土建模型采用柱＞結構墻＞梁＞結構板＞建筑墻＞建筑板的順序進行連接關系處理。修改連接關系后的模型如下圖所示

    3、明細表出量

    模型構件連接關系處理完畢后，直接利用明細表功能導出墻、柱、梁、板的混凝土工程量。

    那模型數據是否能夠經得起考驗?zāi)兀课覀冊趶V聯達BIM土建算量軟件中進行建模，GCL模型見下圖

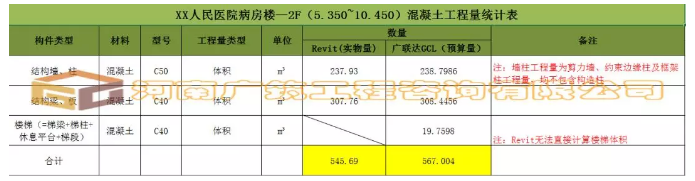

    匯總計算后將GCL模型量與Revit模型的量對比如下

    通過上面數據對比分析可知，Revit模型算量和GCL模型算量誤差很小，因此在使用Revit建模時，根據實際工程情況處理好各圖元之間的連接關系，在revit軟件基礎上得出準確的混凝土工程量是完全可以實現的。

    現場施工前，施工人員需要進行混凝土工程量的計算，采用Revit模型提量的方法，可節約現場人員手算的時間，提高部分工作效率。另外，這個工程量還可以作為混凝土澆筑量，提供給商品混凝土站作為進料依據。
