    加速并成功實現能量優化的關鍵之一，在于直接從建筑模型自動創建完整且精確的能量模型。

    這個方法意味著分析時無需編寫特殊模型。它適用于多種建模樣式和詳細程度。若要使用這個方法，我們需要了解建模樣式和做法的支持范圍、Revit將建筑模型圖元轉化為能量模型圖元的方法，以及使能量模型幾何圖形精確可靠的方法。

    盡管建筑建模的方法非常廣泛，但是Revit仍然提供了3種從建筑模型自動生成能量模型的方法。

    體量。這個方法是使用Revit為建筑設計優化能源的最簡單但卻最有效的方法。建議在設計的最初階段或剛起步階段采用這個方法。但是，這個方法并不局限于概念設計。當時間有限時，它也可作為詳圖設計和現有建筑工作的有效方法。

    混合設計。理想情況下，EnergyOptimizationforRevit應盡早并且經常使用：從設計的最初階段到示意圖設計到設計開發，即決定窗、幕墻、著色和空間等的設計和布置的階段。在此過程中，您可以持續促進并提高能量性能。此方法可以組合使用體量圖元和建筑的詳圖圖元。它可識別Revit中實際建筑建模的各類性質，并可幫助完整了解自動能量模型創建的原理。

    詳細建筑模型。如果需要，您可以使用細化的建筑模型啟動EnergyOptimizationforRevit。對于此方法，請遵循以下簡單步驟，以確保能量模型盡量完整和精確。由于大多數詳細模型會隨時間變化，您會發現它對理解“混合設計”方法中的許多概念非常有用。

    若要從Revit建筑模型中自動生成能量模型，請使用以下工具。

    “分析”選項卡?“能量優化”面板?（創建能量模型）。

    但能量模型不會隨建筑模型而重新生成。在Revit項目中創建能量模型之后，這個圖標將更改為“刪除能量模型”，我們可以使用它來刪除現有能量模型。當我們再次選擇“創建能量模型”時，將創建新的能量模型。

    創建能量模型

    體量

    在執行體量的能量優化之前，從表示建筑模型和周圍結構的體量創建能量模型。

    1.創建一個或多個體量來表示整個建筑外殼以及將要遮住該建筑的周圍建筑。

    2.對于所有表示建筑外殼的體量，可以根據需要創建體量樓層。

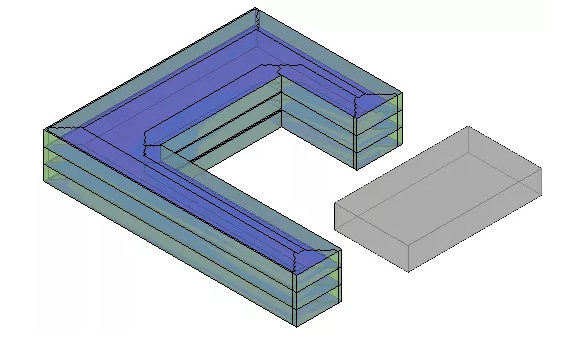

    3.對于所有表示周圍建筑的體量，需要確保“體量樓層”未啟用。例如，在上圖中，灰色矩形體量表示可能遮住該建筑的附近結構。它的體量樓層未啟用。

    4.單擊“分析”選項卡?“能量優化”面板?（能量設置）。

    5.在“能量設置”對話框中，檢查以下設置：

    a)“地平面”設置為您的地平面標高。

    b)指定體量的項目階段設置為“項目階段”。

    c)“周邊分區深度”設置為15'或4572毫米。

    d)“周邊分區劃分”已啟用。

    6.單擊“分析”選項卡?“能量優化”面板?（創建能量模型）。此時會顯示一條消息，指出創建能量模型可能會花費相當長的時間，在這個過程中，Revit將不可用。

    7.在對話框中，選擇“創建能量模型”。能量模型準備就緒后，將在“三維能量模型”視圖中顯示。體量的某些零件可能會在視圖中遮擋能量模型的部分零件。

    8.如果要在三維能量模型視圖隱藏體量，可以單擊“體量和場地”選項卡?“概念體量”面板?（按視圖設置顯示體量）。

    9.當能量模型符合我們的要求后，就需要轉至下一步驟：生成能量分析。

    創建能量模型

    混合設計

    在為包含體量或詳圖圖元（或兩者均包含）的建筑模型執行能量優化之前，需要先創建盡量完整和精確的能量模型。

    從概念設計到示意圖設計再到設計開發，通過在項目生命周期的每一階段執行能量優化，我們可以持續促進并提高能量性能。

    1.為能量優化使用體量，可以創建能量模型：體量。

    2.為包含體量和詳圖圖元的建筑模型執行能量優化時，可以從建筑圖元創建能量模型。

    3.從詳細建筑模型創建完整且準確的能量模型，可以創建能量模型：詳細建筑模型。

    4.混合使用這些方法，以從可能包含體量和詳圖圖元的建筑模型生成能量模型。

    5.當能量模型符合您的要求后，就需要轉至下一步驟：生成能量分析。

    創建能量模型

    詳細建筑模型

    在為詳細建筑模型執行能量優化之前，同樣需要先準備模型以確保生成的能量模型盡量完整和精確。然后，按照所列順序執行以下步驟。

    步驟一：隔離將用于創建能量模型的圖元

    步驟二：聚焦模型以減少處理時間

    步驟三：找出并解決問題，如圖元明顯缺失和存在較大間隙

    步驟四：創建能量模型并評估結果

    步驟五：根據需要逐漸降低分辨率

    步驟一：隔離圖元

    當它們被設置為“房間邊界”，Revit將使用下列圖元創建能量模型：

        天花板

        柱

        幕墻嵌板

        幕墻系統

        幕墻豎梃

        門

        樓板

        質量

        屋頂：公用邊、隱藏線、內部邊、屋檐底板

        豎井洞口

        場地：建筑地坪

        結構柱

        墻：公用邊、隱藏線

        窗

    若要隔離圖元

    1.創建新的模型三維視圖。

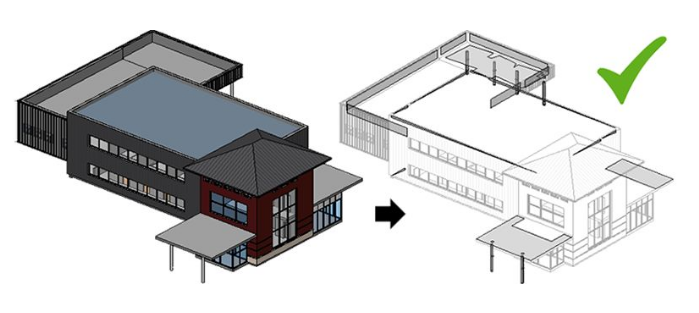

    2.在視圖中，設置“可見性/圖形”替換以僅顯示以上列出的圖元，包括指定的子類別。

    步驟二：聚焦模型

    通過調整建筑模型，將能量模型的精度調至最高并將處理時間降至最低。

    1.在三維視圖中，找出任何位于建筑之外且不影響建筑能量的圖元。例如，您可能在模型的道路、路徑或墻上使用樓板作為布景。

    2.選擇這些圖元，并禁用“房間邊界”屬性。這個步驟會在能量模型創建過程中忽略這些圖元。

    3.如果要在視圖中隱藏這些圖元，需要在其上單擊鼠標右鍵，然后選擇“在視圖中隱藏”。這個步驟可將創建能量模型的所需時間降至最低。

    步驟三：找出并解決問題

    若要從建筑模型中創建能量模型，建筑圖元必須適當閉合。這個模型無需密閉。小的間隙和重疊屬于實際建筑模型中的自然部分。創建能量模型時已將它們考慮在內并允許它們存在。

    但是，如果空間上缺少整個屋頂，或墻丟失，或存在大間隙（比“分析空間分辨率”的設置大一到兩倍），則應解決這個問題。

    1.動態觀察三維視圖，并在整體建筑外圍查找明顯缺失的圖元或存在的較大間隙。

    2.仔細檢查模型的四周和上下。并非所有間隙都容易識別。這個步驟可能無法幫助我們將它們全部找出。僅檢查任何明顯存在的問題。

    3.解決任何明顯存在的遺漏或間隙。

    當我們認為模型已經基本閉合，就可以轉到步驟四：創建能量模型并評估結果。

    步驟四：創建能量模型并評估其質量

    1.單擊“分析”選項卡?“能量優化”面板?（創建能量模型）。此時會顯示一條消息，指出創建能量模型可能會花費相當長的時間，在這個過程中，Revit將不可用。

    2.在對話框中，選擇“創建能量模型”。能量模型準備就緒后，將在“三維能量模型”視圖中顯示。

    3.打開“可見性/圖形”對話框。

    4.在“分析模型類別”選項卡上，執行下列操作：

    a)清除“分析空間”。

    b)對于“分析表面”，僅選擇“著色”。清除“分析表面”的所有其他子類別。

    當任何Revit建筑圖元（或部分建筑圖元）出現在建筑熱傳導的主路徑之外（如墻體的女兒墻或屋頂的懸挑），就會出現著色表面。所有著色表面都僅應存在于其能發揮作用的地方。

    5.檢查視圖中，查找出現在錯誤位置的著色表面。

    6.找到位于錯誤位置的著色表面之后，請轉至建筑模型中的此區域，以便更仔細地檢查它，查找存在的間隙或缺失的圖元。一定要重點注意“房間邊界”屬性處于禁用狀態的圖元。由于這些圖元在能量模型創建時未被考慮，因此它們可能會造成錯誤著色。

    7.解決任何已找出的問題。

    8.如果要查看更改是否提高了能量模型性能，執行以下步驟：

    a)單擊“分析”選項卡“能量優化”面板（刪除能量模型）。

    b)重復步驟1到7以再次檢查位置錯誤的著色表面。

    9.當能量模型符合您的要求后，請轉至步驟五：根據需要逐漸降低分辨率。

    步驟五：根據需要逐漸降低分辨率

    在確保能量模型已包含所有所需分析空間卻所有分析表面均位于正確位置之后，需要檢查能量模型中圖元之間的間隙。

    能量模型圖元之間的小間隙均符合預期，且不會對分析造成不利影響。但是，如果這些間隙很大，或尚未完全捕獲建筑的合理坡面，就必須提高“分析空間分辨率”和“分析表面分辨率”設置。這樣更改會增加處理時間。它還可幫助在建筑模型中發現更多間隙或遺漏。

    1.在能量模型三維視圖中，打開“可見性/圖形”對話框。

    2.在“分析模型類別”選項卡上，執行下列操作：

    a)選擇“分析空間”。

    b)對于“分析表面”，選擇所有子類別。

    3.動態觀察能量模型，以查找圖元之間意外出現的較大間隙。

    4.如果找到較大間隙，就執行以下操作：

    a)單擊“分析”選項卡?“能量優化”面板?（能量設置）。

    b)在“能量設置”對話框中，將“分析空間分辨率”更改為1'或457.2毫米，然后將“分析表面分辨率”更改為6"或152.4毫米。

    將這些參數大致按照2:1的比率保存。最小值為6"和3"（152.4和76.2毫米）。對最詳細的建筑模型來說，分辨率設置為8"和4"（203.2和101.6mm）通常較為有效。

    5.創建能量模型并重新訪問結果，反復調整“分析空間分辨率”和“分析表面分辨率”設置，直到我們滿意此能量模型為止。例如，在下面的圖像中，#1顯示的是初始能量模型，#2顯示的是解決所發現問題后的改進版能量模型。

    6.轉至下一步驟：生成能量分析。
