來源丨益埃畢教育
排水管屬于無壓管道。因為排水過程中本身沒有壓力，所以在管道布置和地面鋪地磚時必須留出一定的坡度，坡度控制在0.5-1%左右。室內設有主排水管，留坡度時要求排水管最低端與主排水管連接。

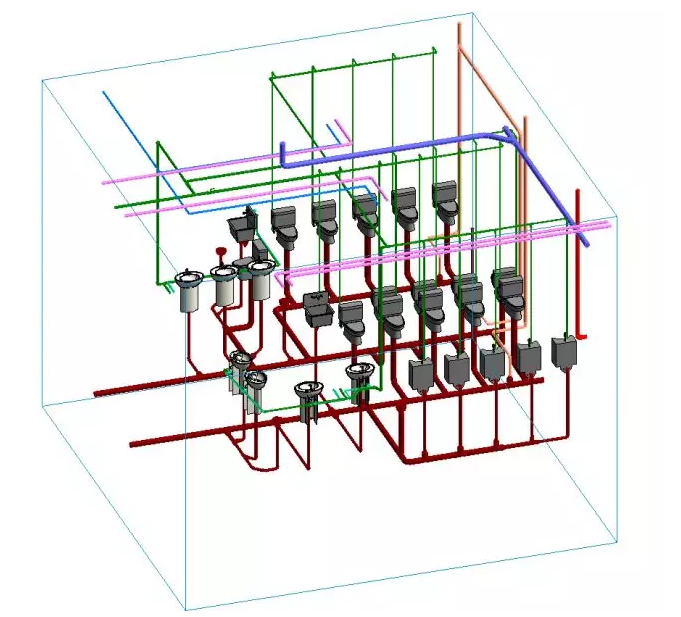

1.繪制排水管道時，在禁用坡度或者坡度值為0.0000％的情況下正常繪制，只需將所有的排水管道建模完成，如圖所示。
2.提前調整管道坡度值，在“管理”-“MEP設置”-“機械設置”里，設置排水管道坡度值為6‰，如圖所示。

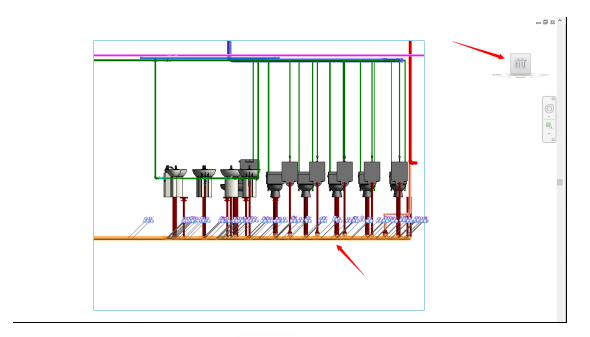

3.在三維視圖前視圖下，選中所有的排水管道，如圖所示。

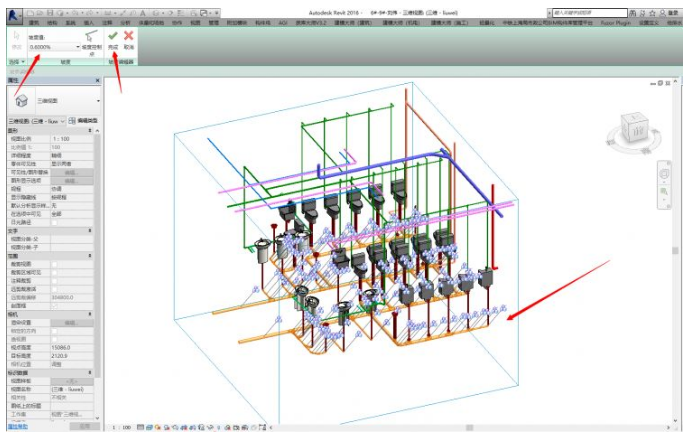

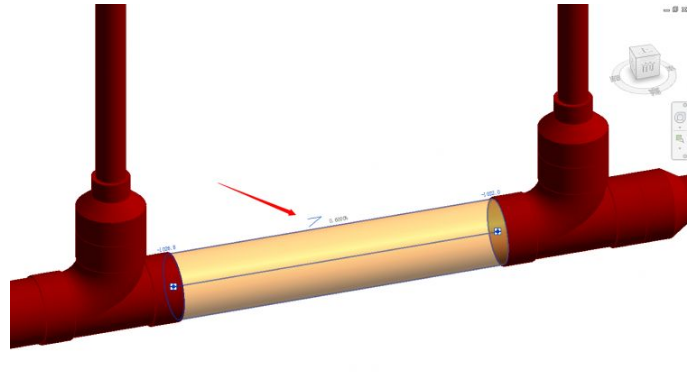

4.在“修改/編輯”中單擊“坡度”，將坡度設置為所需要的坡度值，點擊“完成”將整個管道設置為統一坡度值，如圖所示。1.進入剖面視圖，打開“可見性/圖形替換”設置（快捷鍵：vv），如圖所示。
意義：可以快速的統一修改管道坡度，加快建模速度，同時可以降低錯誤率。
