附著：B模型中鏈接A模型，將參照類型改為附著保存后再將B模型鏈接進C模型中，B模型里的鏈接模型A可見。
覆蓋：B模型中鏈接A模型，將參照類型改為覆蓋保存后再將B模型鏈接進C模型中，B模型里的鏈接模型A不可見。
一．覆蓋

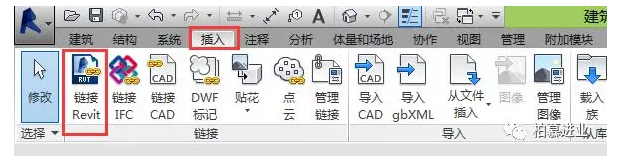

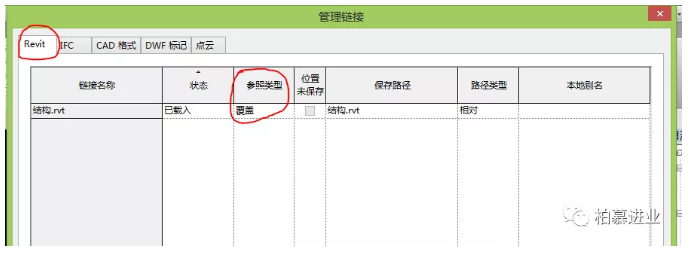

打開建筑模型，在插入選項卡中找到鏈接Revit將結構鏈接入建筑模型如圖1.1所示，在插入選項卡中的鏈接面板找到管理鏈接，此時結構模型的參照類型為覆蓋如圖1.2所示。
圖1.1
圖1.2

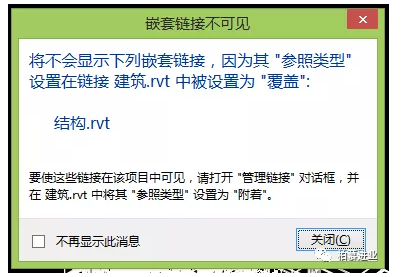

確認結構鏈接模型的參照類型為覆蓋后將建筑模型保存退出，再打開設備模型，以同種鏈接方式將保存的建筑模型鏈接進設備模型，此時會彈出一個窗口提示嵌套鏈接因參照類型為覆蓋，導致結構模型不可見如圖1.3.
圖1.3
二．附著

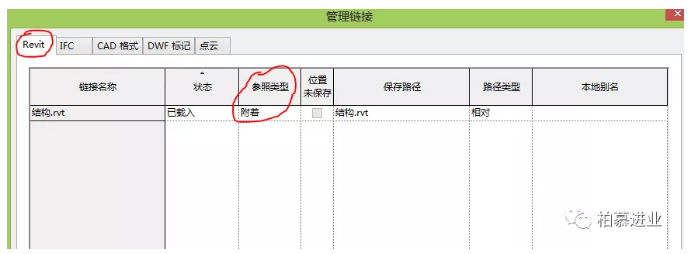

回到建筑模型中，在插入選項卡中將鏈接面板中的管理鏈接打開，找到結構鏈接將結構鏈接的參照類型改為附著，如圖1.4所示，然后保存建筑模型退出。
圖1.4
打開設備模型，將建筑模型鏈接進入設備模型，此時不再彈出之前的嵌套鏈接窗口。此時結構模型在設備模型中為可見狀態，如圖1.5所示。
圖1.5
