我們在Revit中繪制墻體時，通常墻體會自動連接，如何解決這個問題呢？
今天就給大家分享幾種常用更改墻體連接方式的方法。
圖文步驟詳解

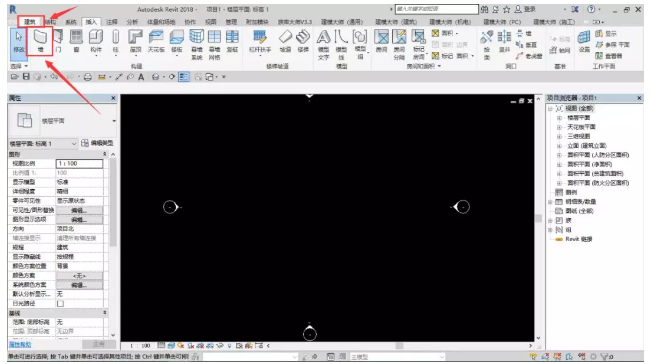

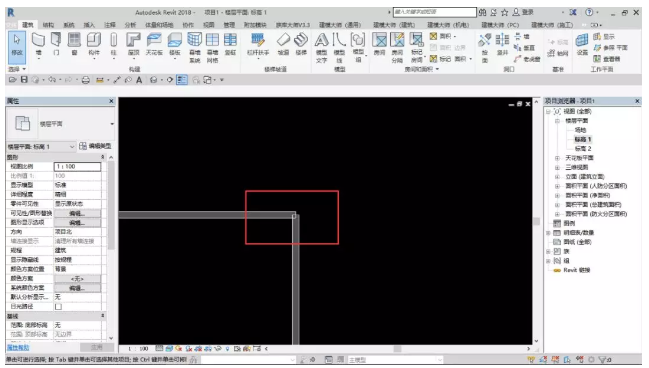

1、點擊建筑選項卡下墻命令，然后在選項欄里將連接方式改為不允許連接，再繪制墻體。

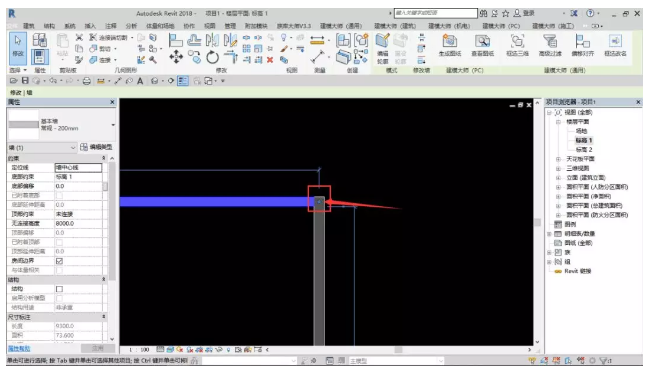

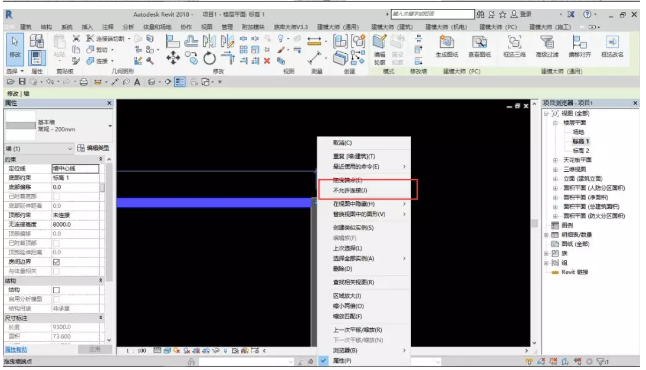

2、如果之前沒有修改連接方式就直接繪制了墻體，也有方法可以修改。選中繪制的墻體，右鍵點擊端點，選擇不允許連接。

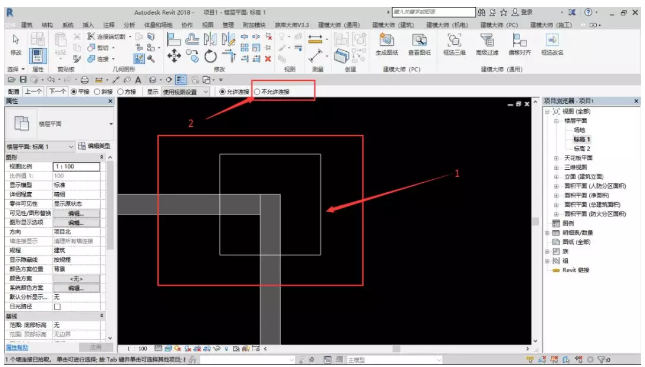

3、選中墻體，然后在修改選項卡里點擊墻連接命令，將鼠標放置在兩堵墻連接處附近，會出現一個方形選擇框，先左鍵點擊一下，然后在選項欄里點擊選擇不允許連接，這樣也可以修改墻體連接方式。
這就是墻體連接方式更改的三種方式。一種是在繪制墻體之前使用，另外兩種是繪制完墻體之后可以用。
