BIM軟件小技巧：Revit如何設置疊層墻
疊層墻是revitarchitecture的一種特殊墻體類型。當一面墻上下有不同的厚度，材質，構造層時，可以用疊層墻來創建。
創建步驟如下：

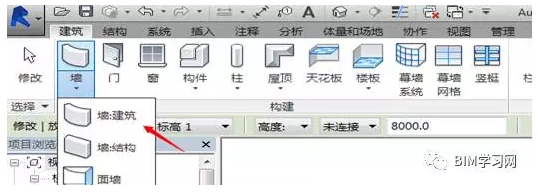

1.單擊功能區“常用”選項卡“構件”面板中“墻”—“建筑墻”

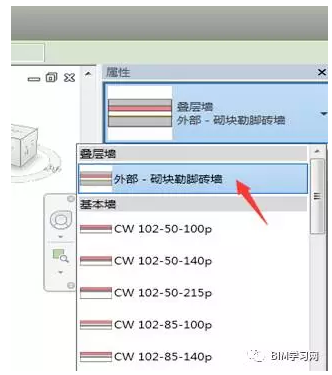

2.從“屬性”面板的類型選擇器選擇“疊層墻”下“砌塊勒腳磚墻”

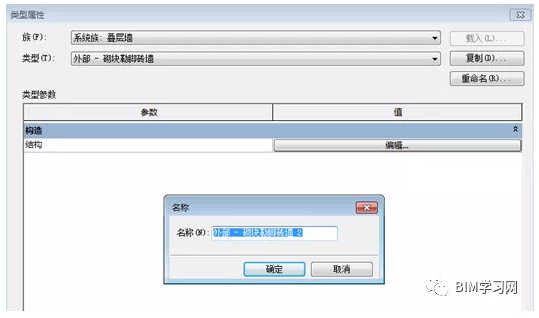

3.單擊“編輯類型”對話框打開“類型屬性”對話框，復制新的疊層墻。

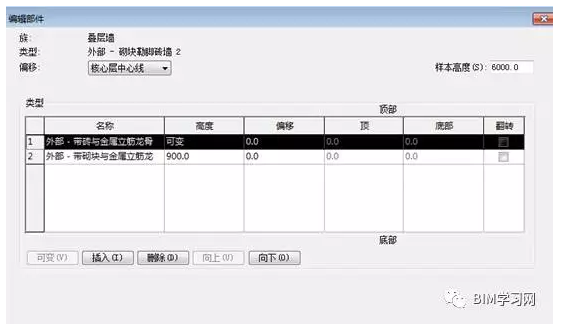

4.打開“結構”編輯對話框。

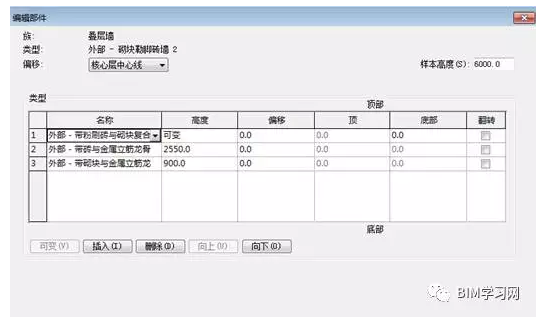

5.單擊“插入”增加一行，用“向上”命令移動到第一行，單擊“可變”從“名稱”列表選擇“帶粉刷磚與砌體復合墻”

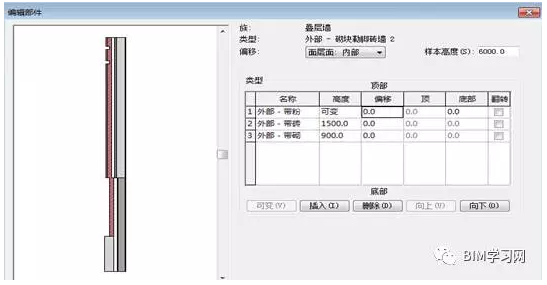

6.設置第二，三行墻體高度為1500,900，其他參數默認。
7.在對話框頂部的“偏移”下拉列表中選擇墻體在垂直方向的對齊方式，單擊“確定”完成設置，關閉對話框即可創建疊層墻體。
8.疊層墻的分解：
選擇創建的的疊層墻，鼠標右鍵，選擇“斷開”即可分解疊層墻。可單獨編輯每一段墻體。(特別提醒：疊層墻分解后不能重新組合，請謹慎操作，按Ctrl+Z可取消操作。)
