問題：讓結構柱與墻體一樣，能夠在粗略和精細情況下分別顯示不同的填充方式。
在結構柱族中嵌套二維詳圖構族，利用可見性設置在控制其顯示方式。

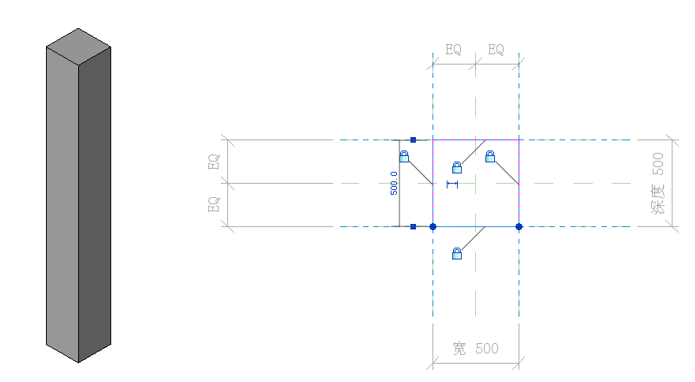

(1) 創建結構柱族（添加柱材質、寬、深度參數）如（圖-1）所示。

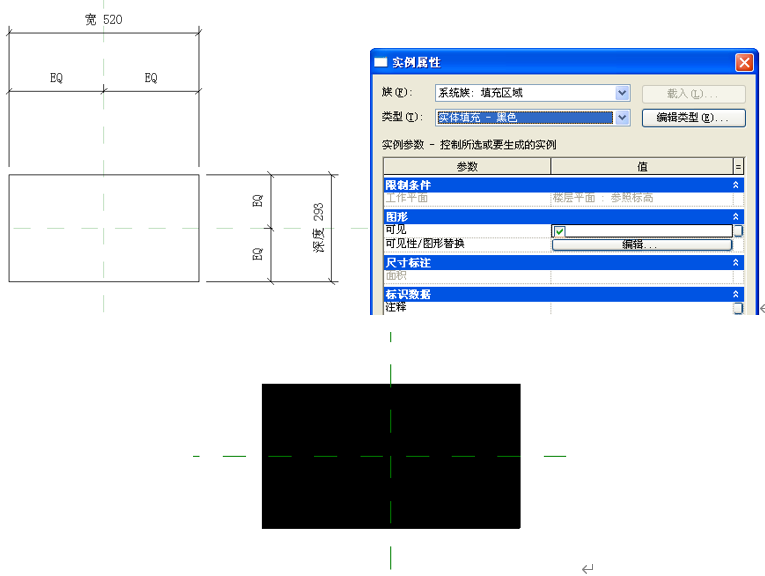

(2) 創建二維詳圖構件族，在族中創建填充區域，添加寬、深度參數，如（圖-2所示）。

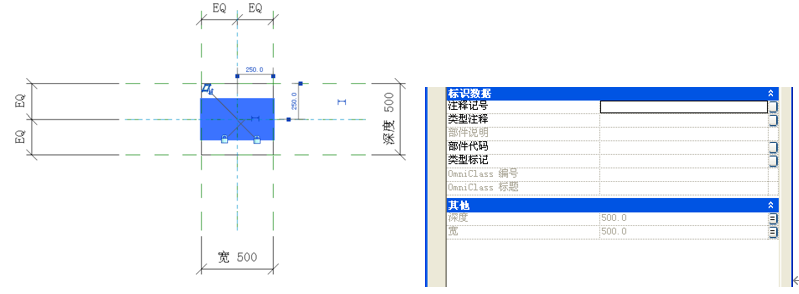

(3) 嵌套二維詳圖構件族，使其參數與結構柱中的參數關聯，如（圖-3）所示。

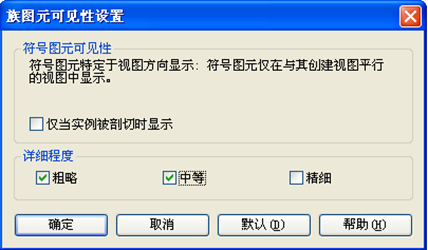

(4) 二維詳圖構件族的可見性設置，如（圖-4）所示。
(5) 載入項目中進行測試。

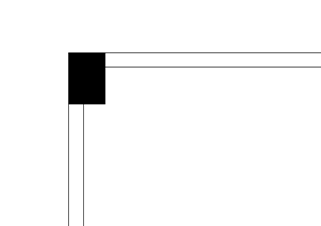

粗略顯示，如（圖-5）所示：

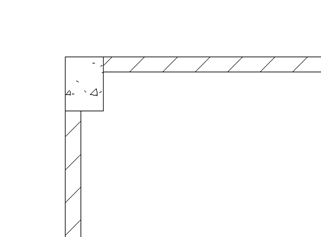

精細顯示，如（圖-6）所示：
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
