問題:在梁與梁進行搭接時通常會有需要處理梁的連接,應如何設置才能編輯梁的連接?

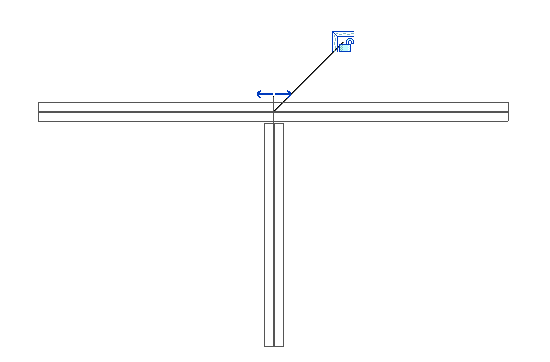

在繪制梁時,系統自動連接如圖1所示,為了能在相交處正確顯示,需進行梁的連接編輯

圖-1

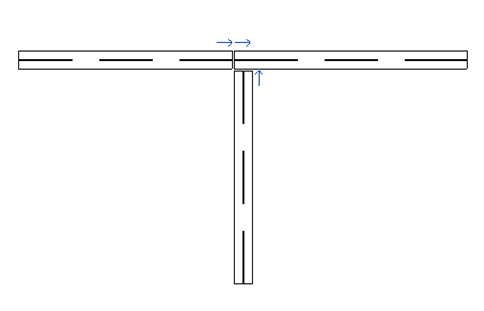

(1)使用“修改”選項卡“幾何圖形”面板“梁/柱連接”按鈕,將各梁進行連接,如圖2所示

圖-2

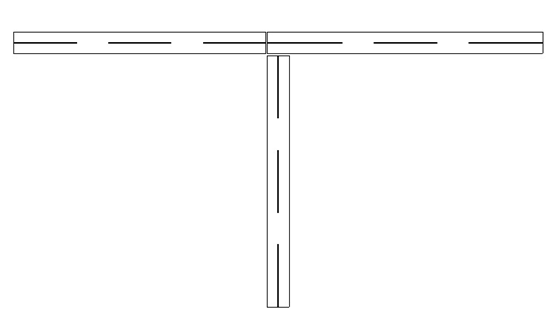

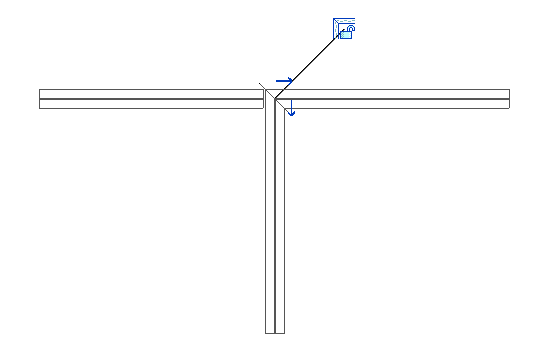

(2)點擊圖中所示個箭頭,即可將各梁連接為需要的方式,如圖3、4、5、6所示

圖-3

圖-4

圖-5

圖-6
(3) 如上述操作,即可修改梁的連接方式。
