    Revit提供了管道、軟管、管路附件、機械設備、應用管道顏色填充、檢查管道系統等工具來為項目中的供水和回水管道系統放置管道構件。今天我們來聊聊軟管。

    繪制軟管的方法如下：使用“系統”選項卡 → “衛浴和管道”面板上的“軟管”工具；或者在管道終點、管件、機械設備、管路附件和衛浴裝置的連接件上單擊鼠標右鍵，然后使用關聯菜單上的“繪制軟管”選項。

    接下來我們看一下添加軟管以連接管道平面中構件的示例。這個工具僅在平面視圖和三維視圖中可用。可以修改頂點的位置，以便在剖面視圖或立面視圖中修改軟管的形狀。

    軟管選項欄設置

    標高：（僅限三維視圖、立面視圖和剖面視圖）指定軟管的參照標高。

    直徑：指定軟管的直徑。如果無法保持連接，將出現警告消息。

    偏移：指定軟管相對于當前標高的垂直高度。

    軟管放置工具

    （自動連接）：在開始或結束軟管管段時，可以自動連接到構件上的捕捉。這對于連接不同高程上的管段非常有用。但是，當沿著與另一條管道相同的路徑以不同偏移量繪制軟管時，需要清除“自動連接”，以避免生成意外連接。

    （打開/關閉在放置時進行標記）：在視圖中放置管段時，將默認注釋標記應用到管段。

    繪制軟管

    啟動管道平面時，需要為將要放置到此平面中的該類型管道指定布管系統配置。如果我們還沒有為選定的管道類型指定布管系統配置，需要轉到“為管道指定布管系統配置。

    1.在項目瀏覽器中，展開“視圖（全部）”“樓層平面”，然后雙擊管道系統的某個視圖。

    2.單擊“系統”選項卡 → “衛浴和管道”面板 → “軟管”。

    3.在“類型選擇器”中，選擇軟管類型。

    4.在選項欄上，指定布局選項。

    5.在“放置管道”選項卡 → “放置工具”面板上，選擇放置選項。

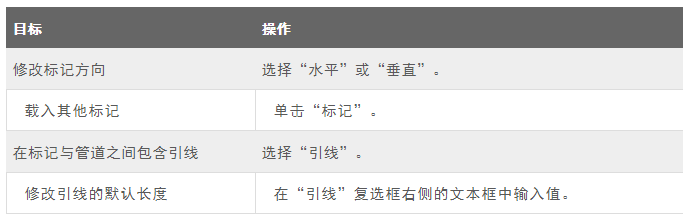

    6.在功能區上，確認選擇了（在放置時進行標記），以自動標記管道。然后在選項欄上指定下列標記選項：

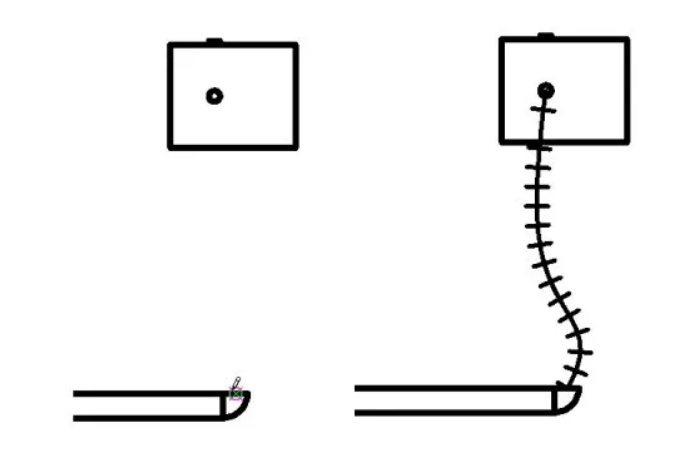

    7.在繪圖區域中，單擊鼠標以指定軟管的起點，然后沿著軟管所要跟隨的路徑拖曳，以延伸軟管的預覽。在軟管的每個彎曲點單擊鼠標，最后在軟管的目的地處（另一個管段、機械設備構件或管件）單擊連接件，以結束軟管。

    有些構件具有多個連接件，這些連接件以疊層方式顯示。從疊層的連接件繪制軟管時，將顯示“選擇連接件”對話框，通過該對話框可以指定要使用的連接件。

    將過渡件和T形三通自動添加到管段。

    此時隱藏線視圖中將顯示帶有中心線的軟管。對于管道管件，可以通過編輯族、添加模型線以及將其子類別設置為中心線來替換默認的中心線。

    默認情況下，在美式樣板中會禁用中心線。

    使用關聯菜單繪制軟管

    將軟管連接到現有的管道系統時，可以使用這個方法。

    1.在繪圖區域中，選擇機械設備構件、一段軟管、管道或管件。

    2.在需要連接軟管的連接件上單擊鼠標右鍵，然后單擊“繪制軟管”。

    3.在“類型選擇器”中，選擇軟管類型。

    4.在選項欄上，指定布局選項。

    5.在“放置管道”選項卡 → “放置工具”面板上，選擇放置選項。

    6.將管道的另一端拖曳到所需目標。將軟管添加到現有的軟管管段時，兩個管段會自動組合起來形成一個連續的管段。

    軟管控制柄

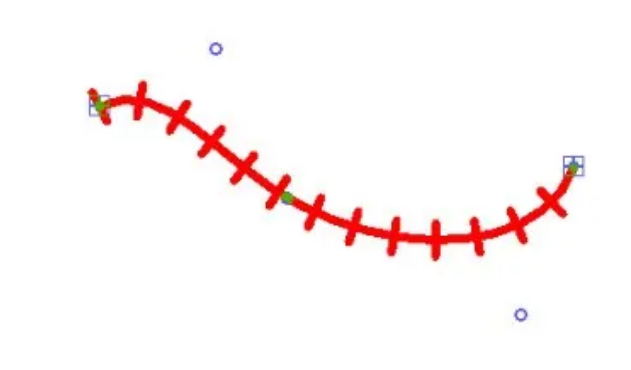

    可以使用連接件、頂點和修改切點控制柄調整軟管的布線。

    1.（頂點）沿軟管的走向分布，并允許修改軟管發生彎曲的點。在軟管上單擊鼠標右鍵，可顯示一個關聯菜單，使用其中的選項可以插入或刪除頂點。使用頂點可在平面視圖中以水平方向修改軟管的形狀，在剖面視圖或立面視圖中以垂直方向修改軟管的形狀。

    2.（修改切點）出現在軟管的起點和終點，并允許調整軟管的首個和末個彎曲處的切點。

    3.（連接件）出現在軟管的兩端，允許重新定位軟管的端點。通過連接件，可以將軟管與另一構件連接起來，或斷開與另一構件的連接。

    將頂點添加到軟管

    1.在視圖中選擇一段軟管。

    2.在軟管管段上單擊鼠標右鍵并單擊“插入頂點”，根據需要添加適當數量的頂點。

    3.拖曳光標以將頂點放置到軟管上，然后單擊以固定其在軟管上的位置。這個時候將新的頂點控制柄添加到了軟管上。

    修改軟管布線

    1.在視圖中選擇一段軟管。

    2.使用頂點可在平面視圖中以水平方向修改軟管的形狀，在剖面視圖或立面視圖中以垂直方向修改軟管的形狀。拖曳頂點控制柄以修改管道的布線。

    從軟管中刪除頂點

    1.在視圖中選擇一段軟管。

    2.選擇一段軟管。

    3.在軟管上單擊鼠標右鍵，單擊“刪除頂點”，然后在軟管上單擊要刪除的頂點。
