在繪制屋頂的時候，屋頂的形狀一般是根據繪制的路徑來生成的，接下來介紹通過坡度箭頭來繪制尖頂波浪式屋頂

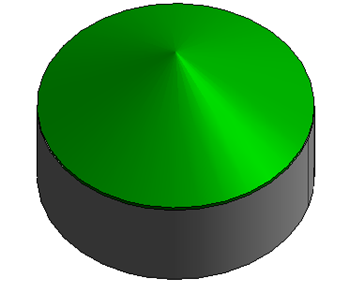

首先繪制圓形的墻，按照一般的拾取墻繪制屋頂的方法繪制出的屋頂如圖所示。
屋頂的邊緣也隨著墻體是個圓形，呈草帽狀。
接下來介紹使用坡度箭頭繪制尖頂的波浪式屋頂的方法。
這里，我們將剛才繪制的墻體和屋頂一起進行復制，對屋頂進行編輯。

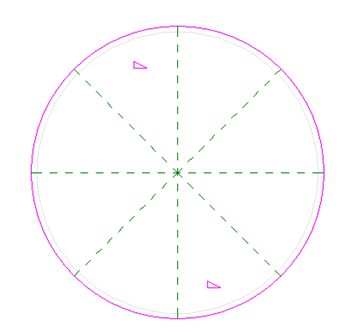

首先，繪制幾條參照線用來確定圓心。如圖。
使用繪圖工具里坡度箭頭的工具來繪制坡度，如圖

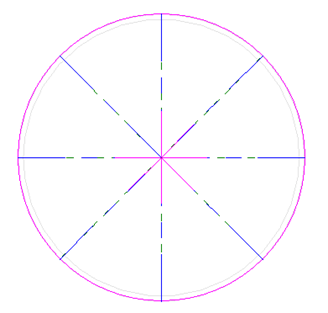

進行繪制，之后如圖
繪制坡度箭頭之后，要將原來的定義坡度取消，原因是因為我們繪制了新的坡度，會和原有的坡度發生沖突，所以要將原來的定義坡度取消。

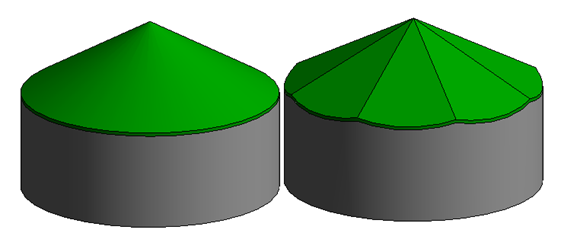

點擊完成之后，如圖所示，這是兩種屋頂的區別。
